继电保护测试仪模拟量输出与数字量输出有什么区别？功能及应用场景解析

继电保护测试仪的模拟量输出和数字量输出有什么区别？在实际继电保护试验中，测试仪不仅需要输出电压、电流等连续变化的电气量，还需要接收或输出跳闸、合闸等开关状态信号。两者承担的作用不同，接线方式和测试对象也有所区别。理解继电保护测试仪模拟量输出与数字量输出的区别，有助于现场人员根据试验项目正确选择输出通道和测试方法。

从测试功能来看，继电保护测试仪中的电压、电流输出可以理解为主要的模拟量测试部分。测试人员可以设置电压、电流的幅值、相位和频率，再通过输出端子将相应测试量施加到被测保护装置。其特点是输出数值可以连续变化，可以模拟实际电力系统中的各种运行状态和故障状态。

数字量输出则主要体现为开关状态的变化。例如测试过程中需要模拟断路器合位、分位或者某些控制接点动作时，可以通过开出量输出对应的接点状态。与连续变化的电压、电流不同，数字量更侧重于表达“通”或“断”“动作”或“未动作”等状态。

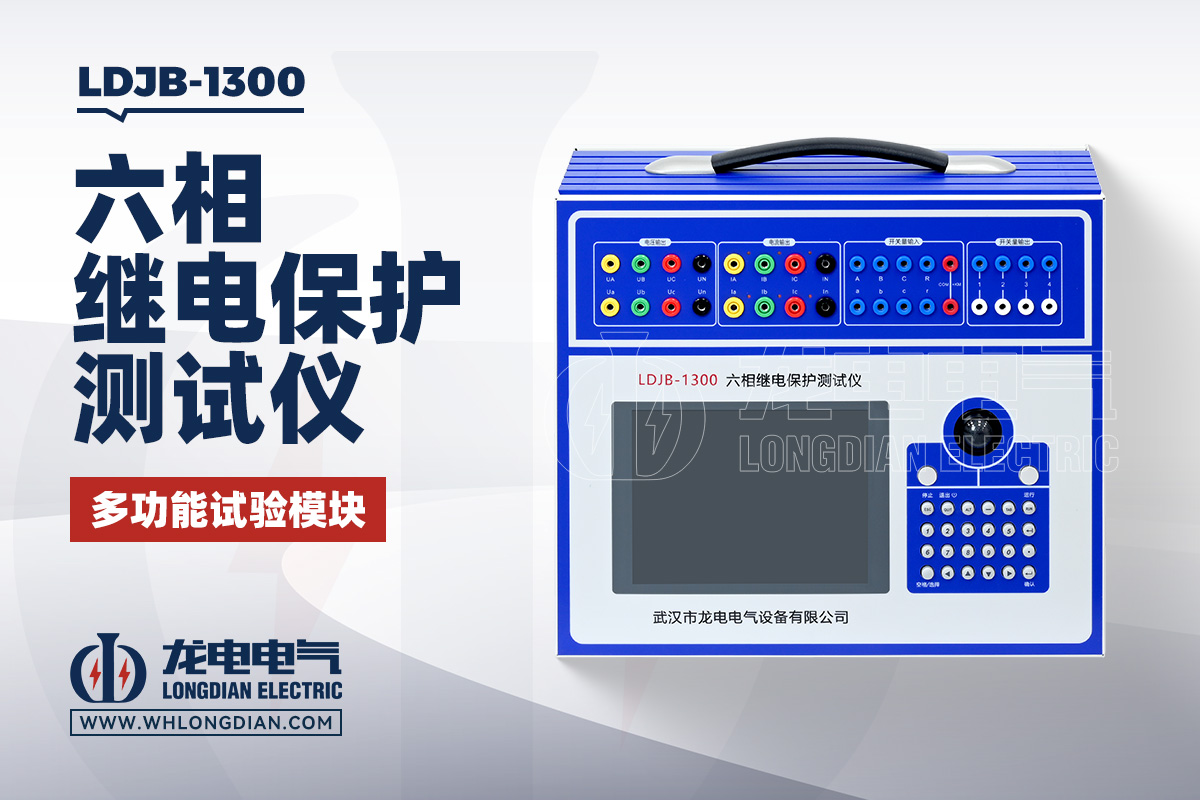

继电保护测试仪模拟量输出主要包括交流电压、交流电流以及直流电压、直流电流等测试量。以LDJB-1300六相继电保护测试仪为例，设备交流电流6相输出时每相范围为0～30A，3相输出时每相可达到0～60A，六相并联输出最大可达到0～180A；交流相电压输出范围为0～120V。 这些电压、电流信号主要用于驱动被测保护装置的电气输入，使保护在模拟运行或故障条件下产生相应响应。

继电保护测试仪数字量输出则主要用于试验过程中的开关状态模拟。LDJB系列设备配置4对开关量输出，同时具有8路开关量输入，可以分别用于输出和采集相关接点信号。开关量输出为继电器空接点形式，可以用于部分保护试验中的状态模拟。

二者最明显的区别，在于模拟量输出关注的是“输出多少”，而数字量输出关注的是“当前是什么状态”。例如在过流保护测试中，需要逐步增加测试电流直到保护动作，这里的电流就是模拟量；而保护动作之后产生的跳闸接点，则属于数字量信号。一个试验往往需要模拟量和数字量同时参与，才能完整判断保护装置是否正确动作。

以过流保护测试为例，测试人员首先通过继电保护测试仪输出一定幅值的交流电流，随着输出电流逐步变化，保护装置开始启动并最终动作。测试仪同时通过开关量输入接收保护出口信号。当保护接点发生变化时，测试仪记录相应动作时刻，并结合输出的电流值判断保护动作值和动作时间。由此可以看出，模拟量负责“给保护施加测试条件”，数字量负责“告诉测试仪保护发生了什么”。

在电压保护试验中也是类似的情况。进行低电压、过电压等项目时，需要由测试仪输出可调的电压信号，并根据试验要求改变电压幅值。当保护达到动作条件后，由其动作接点输出数字信号，测试仪再采集该信号进行判断。LDJB系列交流试验能够设置各相电压、电流幅值及相位，并可测量动作值、返回值和动作时间。

模拟量输出的另一个特点，是能够同时改变多个参数。对于三相保护试验，测试人员可以同时设置A、B、C三相电压和电流的幅值、相位以及频率，从而形成完整的三相测试条件。LDJB系列设备支持6相电压和6相电流组合输出，可用于常规三相保护、差动保护以及其他多通道试验。

而数字量输出在复杂保护试验中的作用，主要是模拟外部开关和控制状态。例如在重合闸试验中，保护动作后需要模拟断路器跳闸状态，重合时再恢复合闸状态。LDJB系列测试系统可以利用开出量跟踪断路器状态，在不同试验阶段切换接点状态，从而为保护装置提供相应的开关位置信号。

数字量输入与数字量输出还可以配合使用。测试仪输出某个控制状态后，可以再通过开入量接收被测保护装置的动作信号，这样就形成“输出状态—保护响应—信号采集”的完整测试链路。对于继电保护测试而言，这种方式特别适合动作时间、重合闸以及整组试验等需要判断时序的项目。

继电保护测试仪模拟量输出和数字量输出并不是相互独立的两套系统。很多保护试验实际上需要两者共同工作。例如整组试验开始时，测试仪先输出故障前的正常电压、电流；故障发生时切换到故障电压、电流；保护发出跳闸信号后，测试仪通过开入量采集动作信号，并根据预先设置的逻辑改变后续状态。这样才能较完整地模拟保护装置实际动作过程。

LDJB系列测试系统中的状态系列功能，就是将模拟量和状态逻辑结合起来进行复杂试验。状态系列Ⅰ可以输出4相电压和3相电流，状态系列Ⅱ可以输出6路电压和6路电流，并可建立多个状态，用于模拟厂用电快切、备用电源自动投入以及多次重合闸等复杂电气状态变化。

在差动保护测试中，模拟量输出的重要性更加明显。差动保护需要多路电流之间形成特定的幅值和相位关系，因此测试仪必须能够同步输出多路相关电流，再根据保护动作状态通过数字量输入获取动作信号。LDJB系列设备采用数字信号处理器作为输出控制核心，通过D/A转换和功率放大完成电压、电流波形输出，并具有多通道电压、电流输出能力。

对于方向保护和距离保护，模拟量输出除了需要控制幅值，还需要控制电压与电流之间的相位关系。例如方向保护的动作判断与电压、电流夹角有关，距离保护则需要按照故障类型建立相应的电压、电流和阻抗条件。LDJB系列测试系统支持各相电压、电流相位设置，并能够通过相应测试模块完成相关保护测试。

在时间测试方面，数字量信号的重要性也很突出。测试仪向保护装置施加模拟故障量后，保护出口接点发生变化，测试仪通过开入量检测这一变化，并计算故障量施加与保护动作之间的时间差。LDJB系列设备时间测量范围为0.1ms～9999s，测量精度小于0.1ms，可以用于相应保护动作时间测试。

因此，在选购继电保护测试仪时，不应只关注电压、电流输出能力，还应该查看数字量输入输出配置。如果设备只具备基本模拟量输出，却缺少足够的开关量通道，那么在进行重合闸、整组试验或动作时间测试时，测试功能可能受到限制。反过来，如果只有开关量接口而缺少合适的电压、电流输出，也无法完成主要的保护动作特性测试。

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，采用数字信号处理与功率输出相结合的结构，在提供多相电压、电流模拟量输出的同时，配置开关量输入和输出接口，可将电气量测试和状态信号测试结合起来。设备还支持交流试验、直流试验、状态系列、同期、线路保护、差动保护等多类测试应用。

对于电力检修、保护调试和现场校验而言，可以把继电保护测试仪的两类输出简单理解为：模拟量主要负责建立保护动作所需要的电气条件，数字量主要负责模拟或采集保护系统中的开关状态和动作信号。两者配合使用，才能完成从“施加故障量”到“判断保护动作”的完整试验过程。

实际操作时，还需要注意不同型号保护装置的输入端子和接线方式并不完全相同。正式试验前，应根据被测保护的实际回路确认电压、电流以及开关量的对应端子，避免接错通道。同时，测试仪输出端不能随意接入外部交直流电源，进行接线调整时应先停止测试输出，并确认现场处于安全状态。

总体来看，继电保护测试仪模拟量输出与数字量输出的主要区别，在于前者输出连续变化的电压、电流等电气测试量，后者主要用于开关状态的输出和采集。实际的继电保护试验通常不是二选一，而是通过两类信号协同完成保护装置的动作值、动作时间以及整组逻辑测试。选择测试仪时，应结合实际保护项目，综合考虑模拟量输出能力和数字量通道配置。
