GIS断路器机械特性试验新方法：无线双端接地测试技术解决多地排与高空接线难题

进行GIS断路器机械特性试验时，为什么还要反复拆地排、接断口线？面对500kV断路器，传统高空接线不仅操作复杂，而且需要投入较多人员和辅助设备。能不能在不拆除GIS多个接地排的情况下完成机械特性测试，同时减少高空作业和现场接线时间？针对这些实际试验中的难点，武汉市龙电电气设备有限公司推出无线双端接地测试方法，为高压开关机械特性试验提供了一种更加简化的测试方式。

传统断路器机械特性测试过程中，测试人员通常需要根据设备结构布置断口测试线，GIS设备还可能涉及多个接地点和地排的处理。当现场空间有限、设备电压等级较高时，测试线的布置和拆装往往会增加试验准备时间。对于500kV断路器，高空接线还需要配合吊车等辅助设备，不仅增加现场协调难度，也会延长试验准备周期。

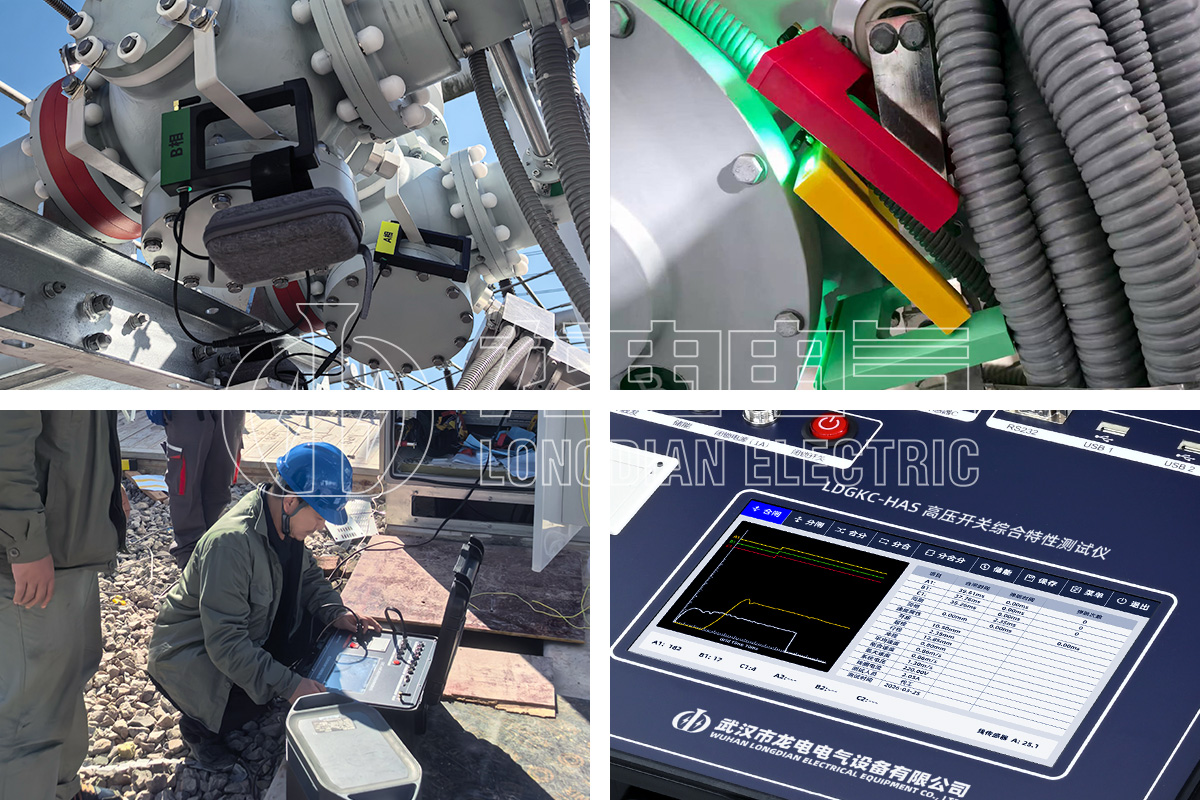

无线双端接地测试方法的核心思路，是将测试采集装置直接安装在断路器接地刀闸连杆等合适位置，通过无线通讯完成测试数据传输和同步采集。实际试验过程中，不再需要按照传统方式反复布置长距离断口测试线，也无需为了测试而拆除GIS多个接地排，在满足现场安全要求和设备安装条件的前提下，可以明显减少试验接线工作量。

尤其是在GIS断路器机械特性测试中，多处接地排原本是现场操作中的一个难点。采用无线双端接地测试方法后，测试装置可以配合接地刀闸连杆进行安装，不需要为了传统断口采集方式频繁调整现场接地连接关系。对于试验人员而言，现场操作流程更加直接，也减少了大量测试线缆的铺设、整理和拆除工作。

500kV断路器试验同样能够体现无线测试方式的优势。传统高空接线往往需要借助吊车或者登高设备完成测试线连接，而无线双端接地方案可以将测试采集装置安装在接地刀闸连杆等位置，通过无线方式进行数据通讯，从而减少高空接线环节。在符合现场安全管理和试验规程的情况下，能够进一步降低人员高空作业以及复杂接线带来的现场风险。

很多用户比较关注一个问题：无线采集之后，两端设备之间如何保证时间一致？这也是无线双端接地测试方法能够用于断路器机械特性测试的关键技术之一。武汉市龙电电气设备有限公司的无线双端接地测试系统在仪器与系统建立无线通讯后，通过高精度时基同步通讯机制，使系统时钟与测试设备时钟保持同步，时间误差不超过0.5ms。对于断路器分合闸时间、同期性等机械特性参数的测量来说，这样的同步精度能够满足相关测试需求。

相比传统方式大量依赖测试线进行同步采集，无线双端接地测试方法更加适合GIS、超高压断路器等现场接线条件较为复杂的设备。尤其当设备存在多个接地点、现场空间狭小或者需要减少高空作业时，无线采集方式可以进一步简化测试流程，让测试人员将更多精力放在试验参数设置、动作测试和数据分析上。

从实际应用角度来看，无线双端接地测试方法带来的变化并不仅仅是“无线”两个字，而是整个断路器机械特性试验流程的优化。少拆接地排、少布测试线、减少高空接线，同时降低现场辅助设备和人员配合需求，能够明显压缩试验准备和接线时间。在适用的现场条件下，部分试验流程的整体时间可压缩到传统测试方式的约十分之一，从而提高检修、交接及现场试验工作的效率。

需要注意的是，无线双端接地并不意味着可以忽略现场安全措施。进行GIS或500kV断路器机械特性试验时，仍应严格执行相应的停电、验电、接地以及现场安全管理要求。无线测试技术主要解决的是测试连接和数据采集方式，通过减少不必要的拆接线和高空操作，使试验流程更加简洁，而不是替代必要的安全措施。

武汉市龙电电气设备有限公司专注研发生产高压开关测试仪20年，围绕断路器机械特性测试、GIS断路器测试以及不同电压等级高压开关试验需求，持续研发LDGKC系列高压开关机械特性测试仪。针对传统测试过程中接线复杂、GIS多点接地处理困难、500kV高空接线不便等现场问题，龙电电气通过无线双端接地技术优化测试方式，为高压开关机械特性测试提供更加灵活的现场解决方案。

对于需要开展GIS、10kV至500kV断路器机械特性试验的电力运维、检修及设备制造单位而言，无线双端接地测试方法能够有效减少现场接线工作量，提高测试效率，同时利用高精度无线同步技术保证双端测试数据的时间一致性。随着高压开关测试向数字化、无线化和高效化发展，这种测试方式也为复杂现场环境下的断路器机械特性测试提供了新的思路。
