接地电阻多少才算合格？不同场景标准值与测试方法一文说清

接地电阻多少才算合格？现场做接地检测时，很多人第一反应就是“是不是低于4Ω就合格？”实际上，接地电阻并不存在一个适用于所有设备、所有场所的统一数值。4Ω、10Ω等数值在不同接地系统和工程中都比较常见，但具体是否合格，还需要结合接地系统类型、设备用途、故障电流以及设计要求进行判断。

接地电阻主要反映接地装置向大地泄放电流的能力。通常情况下，在满足其他设计条件的前提下，接地电阻越小，故障电流或雷电流通过接地装置时形成的电位升高越小。但工程验收时不能只看仪表上的一个数字，而应该按照对应的设计标准和接地系统要求判断。

对于发电厂、变电站接地网，接地电阻并不是简单规定一个固定的“合格值”。《交流电气装置的接地设计规范》GB/T 50065—2011对不同接地系统提出了计算要求。例如，有效接地系统和低电阻接地系统的接地网接地电阻宜满足R≤2000/IG；不接地、谐振接地和高电阻接地系统则要求R≤120/Ig，同时接地电阻不应大于4Ω。由此可以看出，变电站接地网是否合格，需要结合系统的接地故障电流进行判断，不能简单理解为“所有变电站都必须小于4Ω”。

对于高压配电电气装置，也存在类似情况。工作于不接地、谐振接地和高电阻接地系统、向1kV及以下低压装置供电的高压配电电气装置，其保护接地的接地电阻应满足R≤50/I，并且不应大于4Ω；低电阻接地系统则按照相应的接地故障电流计算要求确定，同时不应大于4Ω。对于配电变压器避雷器、柱上断路器、负荷开关等设备，具体接地要求也需要结合设备类别和工程设计条件确定。

防雷接地又是另一种情况。GB 50057—2010中规定，独立接闪杆、架空接闪线或架空接闪网应设置独立接地装置，每一引下线的冲击接地电阻不宜大于10Ω；在土壤电阻率较高的地区可以适当增大，但在土壤电阻率低于3000Ω·m的地区，冲击接地电阻不应大于30Ω。需要特别注意的是，这里说的是“冲击接地电阻”，不能直接与普通工频接地电阻测试结果画等号。

因此，在实际检测过程中，经常听到“4Ω标准”“10Ω标准”，并不能理解成接地电阻只要低于4Ω或者10Ω就一定合格。例如某些低压配电工程规定中，TN-S系统可能采用≤4Ω的要求，TN-C-S系统的重复接地可能采用≤10Ω的要求；这些数值对应的是具体系统和工程条件，不能直接套用到所有接地装置上。

判断接地电阻多少才算合格，更合理的方法是先明确“测的是什么接地”。是变电站接地网、设备保护接地、防雷接地，还是线路杆塔、配电设备的重复接地？确认接地对象之后，再查对应的设计要求或工程验收标准，最后通过接地电阻测试仪进行现场测量。这样才能避免出现“测得3.8Ω就认为所有项目都合格”的情况。

测量方法同样会影响现场判断。常见的接地电阻测试方法包括三线法、四线法、二线简易法、选择法和双钳法。对于可以打辅助地桩的接地装置，可采用三线法或四线法进行测量；其中四线法能够减小测试线电阻及接触电阻对结果的影响。对于不方便断开接地连接的多点接地系统，可以根据现场条件采用选择法或双钳法。

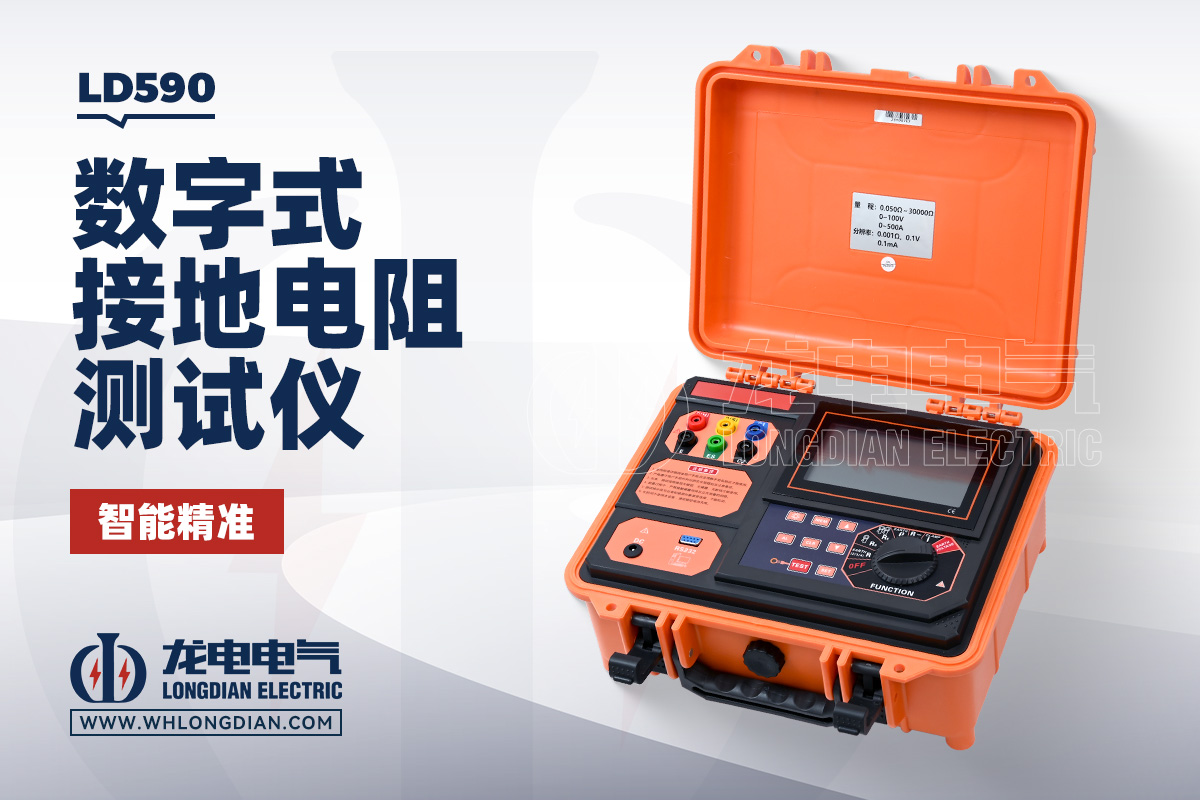

武汉市龙电电气设备有限公司生产LD590数字式接地电阻测试仪，可用于接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流以及直流电阻等项目的检测，并支持精密四线法、三线法、二线法、选择法和双钳法，适用于电力、通信、气象、油田、建筑及防雷等场景。

从量程来看，LD590采用不同测试方法时覆盖的范围也有所区别。三线、四线接地电阻及直流电阻测量范围为0.000Ω～30000Ω，选择法为0.00Ω～3000Ω，双钳法为0.01Ω～200Ω，土壤电阻率测量范围为0.00Ω·m～9000kΩ·m，可以根据不同接地对象和现场条件选择相应方法。

对于不方便拆开接地连接的多点接地系统，双钳法具有现场应用优势。LD590双钳测量时通过两个电流钳配合完成测试，不需要设置辅助地极，适用于独立多点接地系统的现场检测。不过双钳法也有相应的适用条件，例如两个钳口方向需要保持一致，并保持规定的间距；当被测回路存在较大的漏电流时，也可能影响测试结果，因此现场使用时仍需要根据接线条件和测试环境选择方法。

需要注意的是，接地电阻测试前还应关注现场接地电压和干扰情况。采用三线、四线等方法测试时，应先确认接地系统是否存在异常电压；LD590具备噪声提示功能，并可进行辅助接地检查，有助于判断现场测试条件是否适合继续测量。

所以，接地电阻多少才算合格，不能简单回答“4Ω以内”或者“10Ω以内”。对于具体工程，应先确定接地系统和用途，再依据对应标准、设计文件及验收要求确定限值，然后选择合适的测试方法进行复测。接地电阻测试仪显示的数值只是测试结果，真正的合格判断还要与对应的工程要求进行比较。

对于需要进行接地装置日常检测、工程验收和故障排查的现场，武汉市龙电电气设备有限公司生产的LD590数字式接地电阻测试仪覆盖多种接地测试方式，可根据接地装置结构选择三线法、四线法、选择法或双钳法，为接地电阻检测提供相应的测量手段。设备支持数据存储，最多可保存2000组测试数据，并可通过USB接口进行数据传输，便于现场检测数据的整理和保存。
