接地导通电阻测试仪是测什么的？测量对象与应用场景详解

接地导通电阻测试仪是测什么的？在电力设备检修和接地系统检查中，很多人容易把接地导通测试与常见的接地电阻测试混为一谈。实际上，接地导通电阻测试仪主要关注的是设备接地连接通路的导通情况，通过对被测连接部位施加测试电流并测量电阻值，判断接地引下线以及相关连接部位是否保持良好的电气连接。对于电力设备而言，接地引下线与地网之间能否可靠、有效连接，直接关系到设备接地功能能否正常发挥。相关设备检测要求中也明确涉及接地装置引下线的导通检测。

从测量对象来看，接地导通电阻测试仪首先针对的是电力设备的接地引下线。接地引下线是设备金属部分与接地系统之间的重要连接通路，在设备安装、运行和长期使用过程中，连接点可能受到氧化、松动、接触面污染或机械影响，导致连接电阻发生变化。因此，通过接地导通电阻测试，可以对接地连接状态进行检查，及时发现电阻异常的部位。

除了接地引下线之外，接地导通电阻测试仪还可以用于检测设备接地连接回路中的相关连接点。实际测试时，测试线分别连接被测试品的两个采样端，通过电流端和电压采样端形成测试回路，再由仪器测量对应的电阻值。其测试方式并不是单纯测量某一个接地点与大地之间的电阻，而是重点判断两个测试端之间的电气连接是否良好。产品操作要求中也明确采用两把测试钳连接被测试品的两个采样端，测试线中的粗线连接电流端子，细线连接电压端子。

因此，接地导通电阻测试仪与普通意义上的接地电阻测试仪，测试目的存在明显区别。接地电阻测试更侧重接地装置与大地之间的电气特性，而接地导通电阻测试则更关注设备接地连接通路本身是否连续、连接是否可靠。在电力设备检修中，两类测试不能简单互相替代，应根据具体检测对象和测试要求选择合适的测试方法。

为什么接地导通测试通常要采用较大的测试电流？这是因为被测连接部位的电阻往往比较小，测试电流过小时，接触电阻、测试线电阻以及现场干扰都可能对测量结果产生一定影响。以10A接地导通电阻测试仪为例，设备输出电流范围为0～10A，量程覆盖1mΩ～500Ω，不同电流对应不同的测量范围；其测试精度为0.5%，最高分辨率可达到0.1μΩ。

在实际使用过程中，测试对象的接触状态同样会影响结果。测试时，测试夹需要与被测部位保持良好接触，并应对接触点进行适当处理，减少锈蚀、污物等因素造成的接触不良。产品测试流程要求测试夹分别连接试品两个采样端，同时强调测试线与接线端子的对应关系，因此规范接线是保证测量结果可靠的重要环节。

从应用场景来看，接地导通电阻测试仪比较适合用于电力设备接地连接状态检查、接地引下线导通检测以及设备检修后的连接质量确认。对于现场工作人员来说，这类测试能够通过具体电阻数据反映连接状态，相比单纯进行外观检查，可以更直观地发现一些不容易从外部观察到的连接异常。

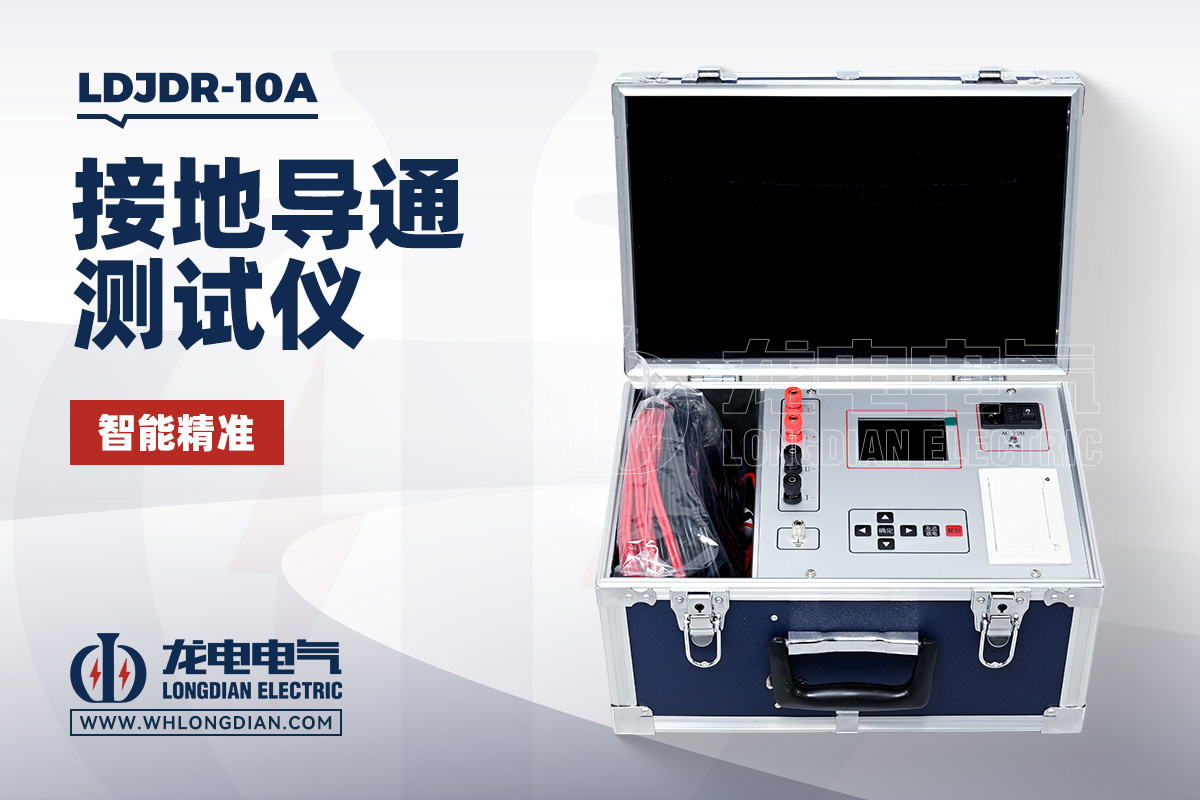

武汉市龙电电气设备有限公司生产LDJDR-10A接地导通电阻测试仪，采用32位ARM内核进行控制，可完成自校、稳流判断、数据处理和阻值显示等操作，并支持内部电池供电，适合户内外现场检测使用。 对于需要开展接地引下线及相关连接部位导通检测的单位，可以结合实际测试对象、电阻范围和现场使用条件选择相应测试电流。

需要注意的是，接地导通电阻测试并不是单纯追求一个“越低越好”的数值，而是应结合具体设备、接地结构以及相关检测要求判断测量结果。现场测试前，应确保仪器接地端子连接可靠，测试线与试品接触良好；测试完成后，应先关闭电源，再拆除测试线。

总体来看，接地导通电阻测试仪主要测量的是接地连接通路的导通电阻，核心测量对象包括电力设备接地引下线及其相关连接部位。通过对连接回路电阻进行测试，可以为判断接地连接是否可靠提供数据依据。了解“测什么”之后，再根据被测设备、电阻范围和测试电流选择合适的接地导通电阻测试仪，才能使现场检测更有针对性。
