冲击电压试验仪能用于爬电距离测试吗？作用与试验要点解析

在电气产品进行绝缘安全验证时，冲击电压试验仪能不能用于爬电距离测试？爬电距离与电气间隙虽然都是绝缘结构设计中的重要参数，但实际试验需要结合产品结构和相应要求进行判断。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压试验仪，主要用于检测元器件承受瞬态过电压的能力，同时可用于器具电气间隙和爬电距离相关试验，为电气产品绝缘性能验证提供冲击电压试验条件。

理解冲击电压试验仪爬电距离测试，首先要明确设备本身的作用。冲击电压试验仪并不是简单测量两个导体之间的实际几何距离，而是通过施加规定的冲击电压，对产品绝缘结构在瞬态过电压条件下的承受能力进行验证。LD-DCJB采用1.2/50μs冲击电压波形，波前时间为1.2μs，波后半值时间为50μs，适用于相关电气元器件的冲击电压试验。

在爬电距离相关试验中，冲击电压的峰值是需要重点关注的参数。LD-DCJB峰值电压范围为1kV～4.99kV和5kV～20.00kV两个区间，峰值电压误差为±3%，试验人员可以根据具体试验要求调节高压输出，使被试品承受规定的冲击电压。对于不同产品，其绝缘结构、额定工作条件以及试验要求并不完全相同，因此实际试验电压应按照相应的产品要求确定。

冲击电压试验仪爬电距离测试还涉及冲击波形是否符合要求。对于这类试验，除了关注输出峰值，还需要关注波前时间和波后时间。LD-DCJB输出波形为1.2/50μs，波前时间允许偏差为±30%，波后半值时间允许偏差为±20%。仪器同时设置了波形检测接口，可配合数字存储示波器对输出冲击电压波形进行检测，从而对实际输出状态进行进一步确认。

在具体试验控制方面，LD-DCJB具有冲击间隔时间和冲击次数设置功能。冲击间隔时间可设置为5～99秒，冲击次数可设置为1～9999次，并支持正、负两种冲击极性。这样的配置能够按照试验要求进行重复冲击，也可以根据要求开展不同极性的试验。对于需要进行多次冲击验证的被试品，这类参数控制能够减少重复操作，提高试验过程的一致性。

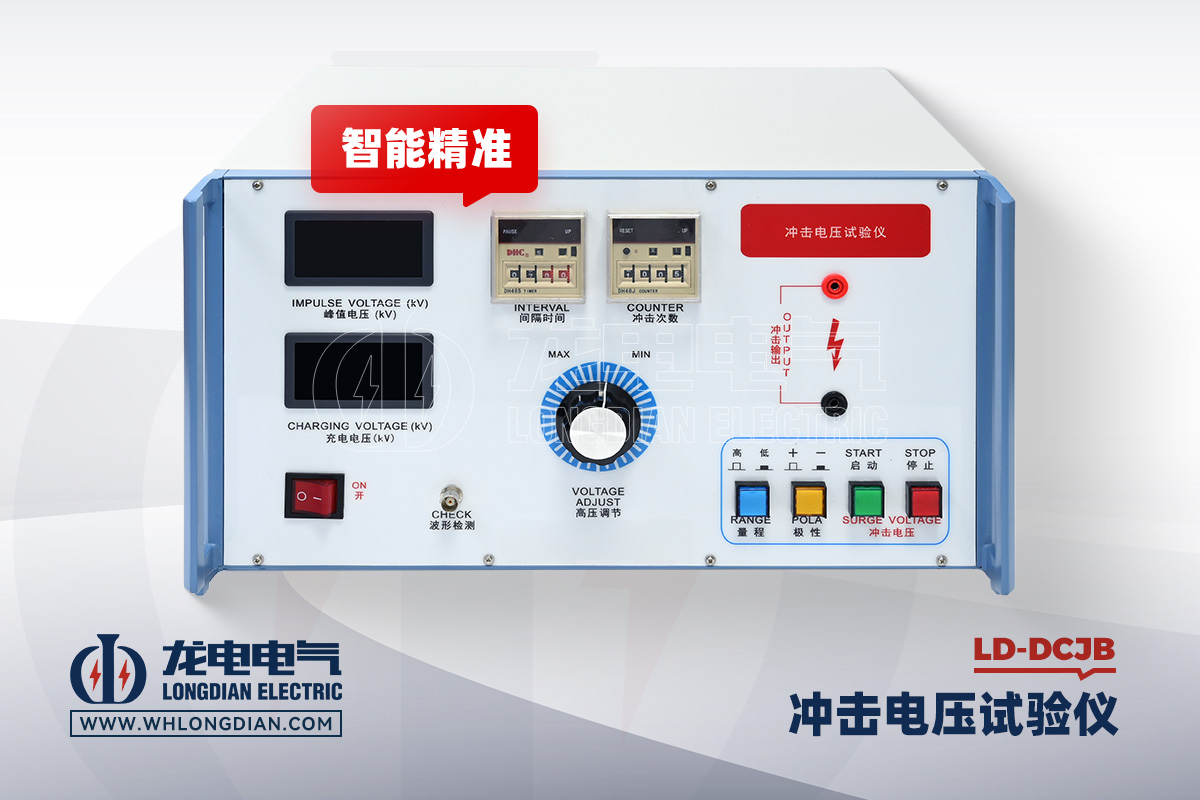

进行冲击电压试验时，被试品需要连接到高压输出端，在正式测试前完成试验参数设置。LD-DCJB的操作部分包括高压调节、峰值电压显示、充电电压显示、间隔时间、冲击次数、极性选择以及启动和停止控制等。根据试验要求设定相关参数后，可以调节输出峰值电压，再按照设定次数进行冲击试验。

需要注意的是，冲击电压试验与普通尺寸测量存在明显区别。爬电距离本身属于产品绝缘结构中的几何路径，而冲击电压试验仪承担的是施加冲击电压、验证绝缘结构耐受能力的试验任务。因此，在开展冲击电压试验仪爬电距离测试时，应结合产品结构以及对应试验要求确定测试项目，不能仅依据仪器电压值直接判断实际爬电距离是否合格。

对于试品可能出现的击穿情况，也需要结合试验现象进行判断。冲击电压试验属于具有破坏性的试验，如果被试品无法承受所施加的冲击电压，可能出现火花、放电声以及峰值电压明显下降等现象。对于采用压敏电阻、放电管等防护元件的产品，接入被试品后峰值电压下降可能更加明显，因此判断试品状态时不能只看峰值电压变化，还应结合是否出现击穿放电现象进行分析。

安全操作同样是冲击电压试验仪爬电距离测试过程中需要重点关注的内容。LD-DCJB属于高压试验装置，输出电压高、能量较大，设备要求可靠接地。在高压输出状态下，不得接触高压输出端、输出引线夹子和被试品；停止高压后，还需要确认充电电压已经接近零值，再进行试品更换或极性调整。

总体来看，冲击电压试验仪在爬电距离相关试验中主要承担冲击电压施加和绝缘耐受验证作用，而不是直接对爬电距离进行尺量。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压试验仪，具备1.2/50μs冲击波形、最高20.00kV峰值电压范围、正负极性选择、冲击次数及间隔时间设置、峰值电压显示和波形检测等功能，可用于相关电气间隙和爬电距离试验场景。实际使用时，应结合被试品结构及具体试验要求合理确定试验条件。
