冲击电压试验仪能检测电气间隙吗？检测原理与试验要点解析

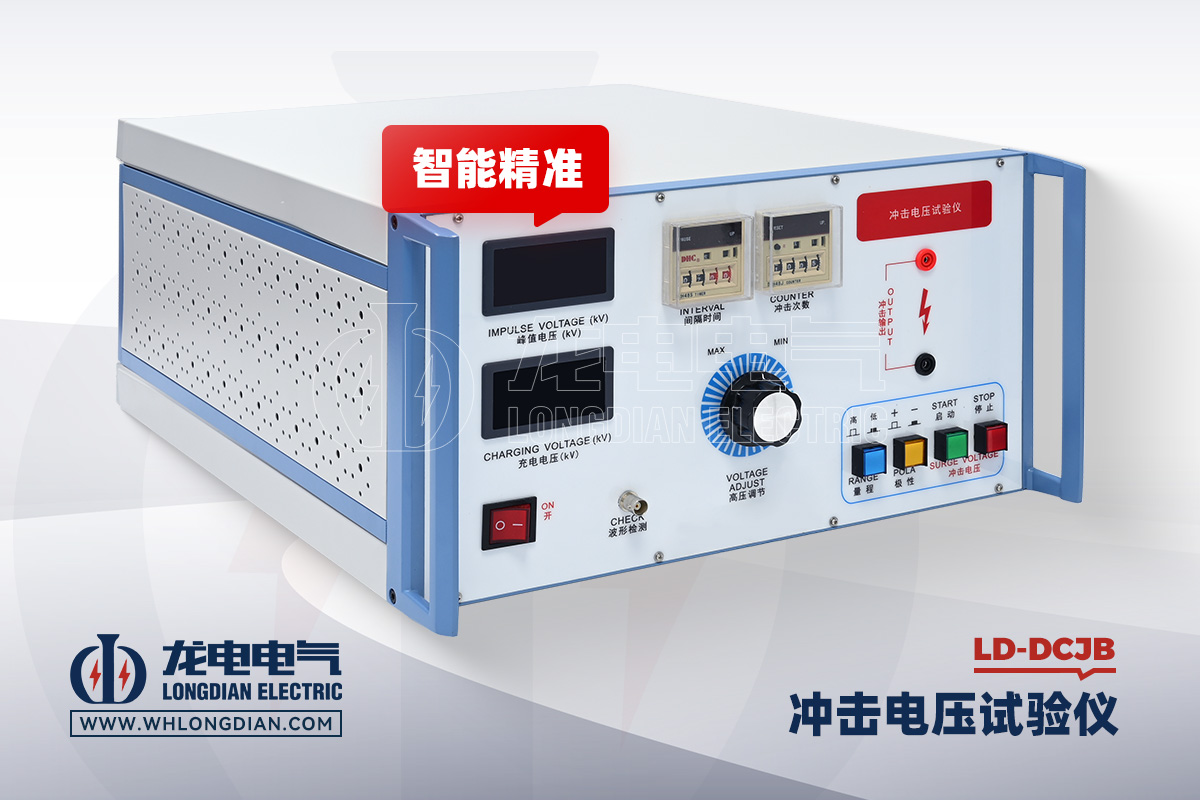

电气设备进行绝缘性能验证时，冲击电压试验仪能不能用于电气间隙检测？电气间隙是电气产品绝缘结构中的重要参数，其合理性不仅关系到正常工作状态下的绝缘性能，也与瞬态过电压条件下是否容易发生放电有关。冲击电压试验仪主要通过向被试品施加规定的冲击电压，对相关绝缘结构进行耐受能力验证。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压试验仪，可用于检测元器件承受瞬态过电压的能力，以及器具的电气间隙和爬电距离。

这里需要注意，“电气间隙检测”并不是利用仪器直接测量两个导体之间的实际距离。冲击电压试验仪承担的是施加冲击电压的试验任务，通过规定的电压波形和峰值对被试品进行冲击，以观察绝缘结构在瞬态过电压条件下的耐受情况。因此，在电气间隙相关验证中，需要将产品自身的结构尺寸要求与冲击电压试验结合起来分析，不能把电压试验结果简单理解为对距离数值的直接测量。

冲击电压试验仪电气间隙检测首先需要关注冲击波形。LD-DCJB采用1.2/50μs冲击电压波形，波前时间为1.2μs±30%，波后半值时间为50μs±20%。这种波形参数决定了试品所承受的瞬态电压变化过程，因此在开展电气间隙相关试验时，除了设置合适的峰值电压，也需要关注实际输出波形是否满足试验要求。

峰值电压是冲击电压试验仪电气间隙检测中的另一项关键参数。LD-DCJB峰值电压范围为1kV～4.99kV和5kV～20.00kV，峰值电压误差为±3%。试验人员可以根据具体试验条件调整高压输出，使被试品承受规定的冲击电压。由于不同产品的绝缘结构和试验要求存在差异，实际试验电压应根据对应的试验条件确定，不能单纯按照仪器的最高输出值进行试验。

在实际试验过程中，冲击电压试验仪还可以对冲击次数和冲击间隔进行设置。LD-DCJB冲击间隔时间可设置为5～99秒，冲击次数可设置为1～9999次，同时支持正、负两种极性。对于需要开展重复冲击验证的产品，可以按照试验要求设置相应的冲击次数和间隔时间，使测试过程更加统一。

为了确认冲击电压输出是否符合要求，LD-DCJB设置了波形检测功能。仪器可以通过内部脉冲分压器将输出信号送入数字存储示波器进行检测，内部波形检测分压比为50:1。通过对冲击电压峰值以及波形时间参数进行检测，可以进一步确认设备实际输出状态，为电气间隙相关试验提供相应的波形依据。

从试验过程来看，开展冲击电压试验仪电气间隙检测时，需要先根据试验要求设置冲击极性、间隔时间以及冲击次数，再启动高压并调节输出电压。当达到设定的冲击条件后，对被试品进行规定次数的冲击。试验完成后，应先切断高压，并确认充电电压已经接近零值，再进行试品更换或极性调整。

判断电气间隙相关试验结果时，还要注意被试品是否出现击穿或放电现象。产品所述试验过程中，如果被试品不能承受施加的冲击电压，可能出现火花、放电声，同时峰值电压相较空载状态出现明显下降。因此，在实际测试中需要结合试品是否出现异常放电等现象综合判断，而不能只观察峰值电压的变化。对于带有压敏电阻、放电管等防护元件的产品，其接入后可能导致峰值电压明显下降，判断时更需要结合实际放电现象。

冲击电压试验仪电气间隙检测还需要重视安全操作。LD-DCJB属于高压试验设备，输出电压高、能量较大，设备使用时需要可靠接地。在高压回路工作、充电电压表存在读数时，不得接触高压输出端、输出引线夹子和被试品；切换冲击极性之前，也必须先停止高压并确认电压接近零值，以降低误操作带来的安全风险。

因此，冲击电压试验仪电气间隙检测的核心并不是直接量出电气间隙的长度，而是通过规定的冲击电压条件验证相关绝缘结构的耐受能力。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压试验仪，具备1.2/50μs冲击波形、1kV～20.00kV峰值电压调节范围、正负极性选择、冲击次数与间隔时间设置以及波形检测等功能，可用于相关器具电气间隙和爬电距离试验场景。实际应用中，应结合具体产品结构和试验要求合理确定冲击电压、极性及冲击次数等条件。
