冲击电压测试仪支持极性切换吗？正负极性功能与操作要点

冲击电压测试仪支持正负极性切换吗？在一些电气元器件和设备的冲击电压试验中，试品可能需要分别承受正、负极性的冲击电压，因此极性选择是设备功能中的重要一项。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压测试仪，具备正、负两种极性选择功能，可以根据具体试验要求调整冲击电压输出极性。产品参数中明确设置了“正和负”两种极性，能够满足相应的冲击电压测试需求。

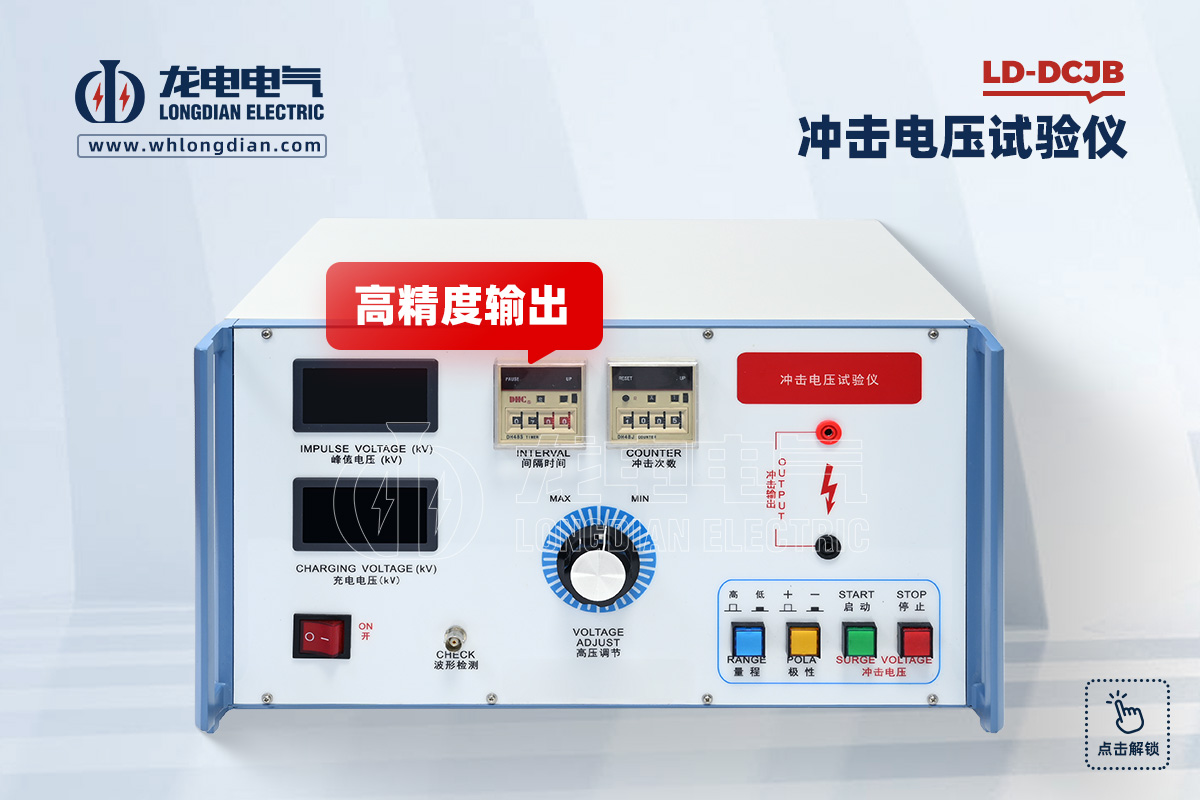

冲击电压测试仪的极性切换，主要用于改变冲击电压输出的方向。简单来说，正极性冲击和负极性冲击的电压方向不同，在进行相关绝缘耐受能力验证时，可以根据试验条件分别进行测试。LD-DCJB前面板设置了极性选择开关，操作人员可以按照试验要求选择对应极性。

需要注意的是，冲击电压测试仪虽然支持正负极性选择，但不能在高压输出状态下直接进行极性切换。LD-DCJB的操作要求是，在进行极性转换之前，必须先连续按下高压停止按钮，使充电电压表显示接近于零，再进行极性转换。这样做主要是为了避免残余高压在极性突然变化时对仪器造成影响。

在实际使用冲击电压测试仪时，可以先根据试验要求确定冲击极性，同时设置冲击间隔时间和冲击次数。LD-DCJB的冲击间隔时间设置范围为5～99秒，冲击次数为1～9999次。完成相关参数设置后，再启动高压回路并调节输出峰值电压，达到规定试验条件后进行冲击测试。

例如，在需要进行正极性冲击测试的情况下，可以先将极性选择在正极性位置，按照要求设定冲击次数和间隔时间，然后启动高压并调整输出峰值。当正极性试验完成后，需要先停止高压，确认充电电压已经降至接近零值，再将极性切换至负极性，随后按照同样的试验条件进行测试。产品操作流程中也给出了正、负极性转换以及重复试验的操作要求。

从设备参数来看，LD-DCJB冲击电压测试仪峰值电压范围为1kV～20.00kV，其中低档为1kV～4.99kV，高档为5kV～20.00kV，峰值电压误差为±3%。设备冲击波形为1.2/50μs，波前时间为1.2μs±30%，波后半值时间为50μs±20%。因此，在选择正极性或负极性进行测试时，不仅需要设置正确的极性，还需要根据试验要求确定合适的峰值电压和冲击波形条件。

冲击电压测试仪还具备波形检测功能，可以进一步观察输出冲击电压的实际波形。LD-DCJB设置了波形检测接口，并采用脉冲分压器进行检测，内部规定的分压比为50:1，可配合数字存储示波器对冲击电压波形进行测试。对于需要确认正、负极性波形状态的测试场景，这一功能可以作为试验过程中的辅助检测手段。

为什么极性切换前一定要确认电压降至接近零？这是因为冲击电压测试仪属于高压试验设备，内部存在储能和高压回路。LD-DCJB在停止高压后，如果充电电压表仍然有读数，说明系统可能存在剩余高压，此时不能直接进行极性转换或接触高压输出部分。产品操作要求在电压接近零后再进行后续操作，以降低设备和人员受到高压影响的风险。

除了极性切换之外，进行冲击电压测试时还需要关注被试品状态。当试品不能承受所施加的冲击电压时，可能出现火花、放电声或者峰值电压明显下降等现象。对于采用压敏电阻、放电管等保护元件的试品，接入后峰值电压可能出现较明显的下降，因此判断试验状态时不能单独依据峰值变化，而需要结合实际放电现象进行分析。

总体来说，冲击电压测试仪是支持极性切换的，LD-DCJB冲击电压测试仪具备正、负两种极性选择，可以按照试验要求开展不同极性的冲击电压测试。武汉市龙电电气设备有限公司生产LD-DCJB冲击电压测试仪，在具备1kV～20.00kV峰值电压调节范围的同时，还提供冲击次数、间隔时间和波形检测等功能。实际使用时，极性切换必须在高压停止且电压接近零值后进行，并按照具体试验要求合理设置相关参数。
