LDGKC高压开关特性测试仪时间测量精度是多少？准确率、分辨率与测试范围详解

LDGKC高压开关特性测试仪时间测量精度是多少？在进行高压断路器机械特性试验时，分闸时间、合闸时间、三相不同期以及弹跳时间都是重要测试项目，测试结果是否准确，直接关系到对断路器动作状态的判断。对于用户来说，除了关注时间测量精度，还需要结合测试范围和分辨率一起理解，才能正确判断仪器的实际测试能力。

从时间测量指标来看，LDGKC高压开关特性测试仪在1000ms以内的时间测量准确率为0.05%±0.1ms。这一参数主要用于评价仪器在规定测试范围内对时间量进行测量时的准确程度。需要注意的是，时间测量准确率与分辨率并不是同一个概念，准确率反映测量结果与实际值之间的偏差水平，而分辨率则代表仪器能够分辨出的最小时间变化量。

从分辨率来看，LDGKC高压开关特性测试仪的内触发时间测试范围覆盖0.1ms至200000ms，不同时间段对应不同分辨率。其中0.1ms～999ms的分辨率为0.01ms，1000ms～9999ms的分辨率为0.1ms，10000ms～200000ms的分辨率为1ms。这样的分段设置，可以满足断路器快速动作时间以及较长时间过程的测试需求。

对于不同测试方式，LDGKC高压开关特性测试仪还提供外触发测试功能，外触发测试范围为0.01ms～200s。在一些采用外部操作电源进行分合闸动作的试验场景中，仪器通过采集断路器线圈的电压信号作为触发信号，实现对动作时间的测量。这种方式适用于部分线圈驱动电流较大的断路器，也可用于交流断路器、永磁断路器等测试场景。

除了基本的分闸、合闸时间测试，LDGKC高压开关特性测试仪还可测量分闸、合闸相内不同期、相间不同期以及合闸和分闸过程中的弹跳时间和弹跳次数。其中不同期测试范围为0.1ms～99ms，分辨率达到0.01ms，可以用于分析断路器三相动作之间的时间差异。对于多断口断路器，还能够对多个断口进行同步测试，为判断断路器机械动作的一致性提供测试数据。

在实际使用过程中，时间测量精度不仅与仪器本身参数有关，还与测试接线、触发方式以及断口信号质量有关。现场进行测试时，各断口测试线需要连接良好，避免因接触不可靠或开关振动影响测试数据。同时，采用外触发或手动触发方式时，还需要根据现场设备情况设置合适的采集时间，保证仪器能够完整采集动作信号。

如果只进行断路器时间测试，仪器参数设置并不复杂，正确设置断路器线圈动作电压后，即可进行相应测试。测试完成后，仪器可以同时显示测试数据和图形，并支持对测试结果进行保存、打印以及导出，便于后续进行数据分析和记录。

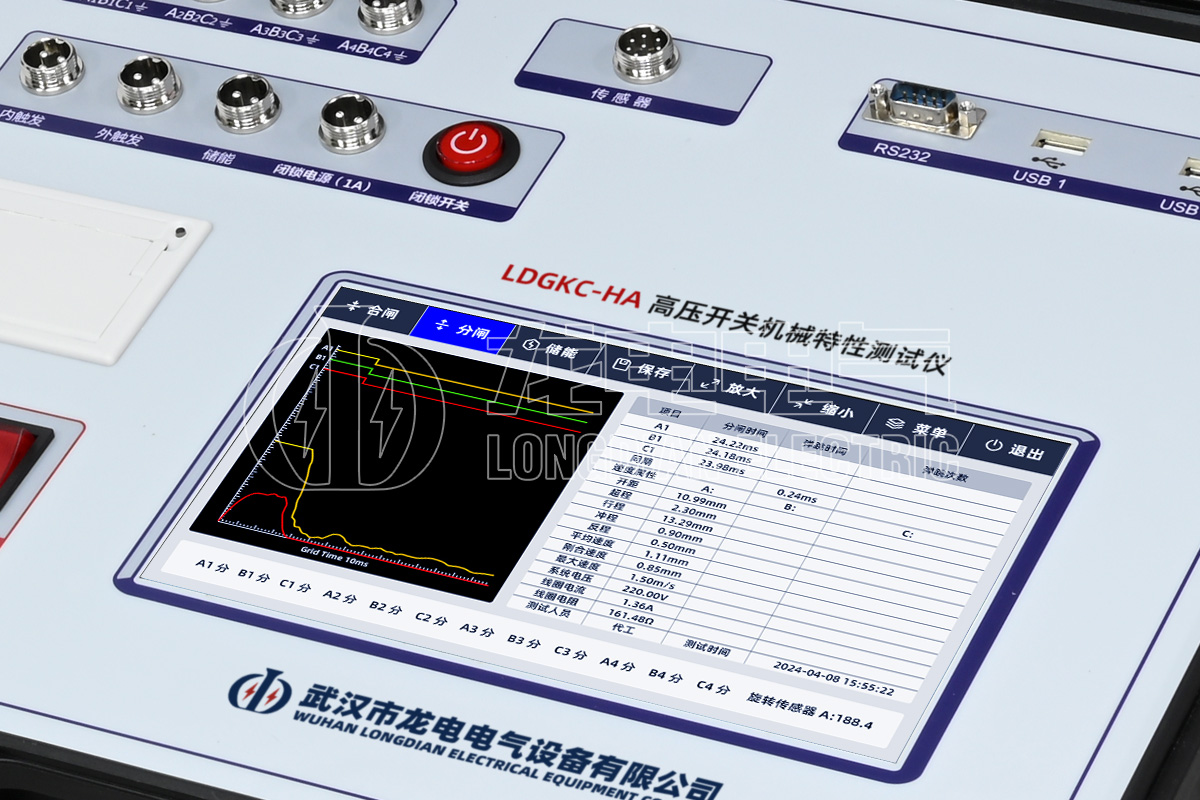

作为电力试验设备的重要组成部分，LDGKC高压开关特性测试仪主要用于断路器机械特性参数检测，可适用于SF6开关、GIS组合电器、真空开关、油开关等设备的动态特性测试。武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关特性测试仪，围绕断路器分合闸时间、同期性、弹跳、速度、行程等测试需求进行产品开发，可根据不同现场测试条件配置相应传感器和测试方式。

因此，回答“LDGKC高压开关特性测试仪时间测量精度是多少”这个问题，核心参数可以概括为：在1000ms以内，时间测量准确率为0.05%±0.1ms；内触发时间测试范围为0.1ms～200000ms，并根据时间段提供0.01ms、0.1ms和1ms不同分辨率；外触发测试范围可达到0.01ms～200s。实际选型和使用时，还应结合被测断路器类型、测试方式以及现场接线条件综合判断。

对于需要开展高压断路器机械特性试验的电力运维、检修及试验人员来说，理解LDGKC高压开关特性测试仪的时间测量精度、分辨率和测试范围，有助于更准确地选择测试模式并判断测试结果。武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关特性测试仪，可针对不同断路器及现场测试需求提供对应配置。
