LDGKC高压开关动特性测试仪速度测量范围是多少？不同传感器速度误差详解

LDGKC高压开关动特性测试仪速度测量范围是多少？不同类型的断路器在进行机械特性试验时，对刚分速度、刚合速度以及指定行程段平均速度的测试要求并不完全相同，而速度测试结果又与所使用的传感器类型密切相关。因此，在选择高压开关动特性测试仪时，除了关注仪器能够测试多大速度，还需要了解不同传感器对应的测速范围和误差。

LDGKC高压开关动特性测试仪可以进行刚分速度、刚合速度以及指定时间段或指定行程段的平均速度测试。根据产品技术参数，不同传感器对应的速度测量范围有所区别，其中50mm直线传感器和345°角度传感器的测速范围均为0.01～20.00m/s，速度测量准确率为±0.1m/s。

对于采用直线运动方式进行测试的断路器，LDGKC高压开关动特性测试仪可以配合直线传感器进行速度测量。标准直线传感器测量范围为0～50mm，分辨率为0.1mm，同时也可以根据实际断路器行程需求选配25mm～1000mm不同规格的直线传感器。通过传感器采集动触头的位移变化，结合动作时间即可计算出相应的速度参数。

对于部分断路器的机构运动并不是简单的直线位移，旋转传感器则可以用于角位移相关的测试。产品参数显示，345°角度传感器的速度测试范围同样为0.01～20.00m/s，准确率为±0.1m/s。实际安装时，需要根据断路器主轴、拐臂等机构结构选择合适的安装位置，保证传感器能够真实反映机构运动状态。

除了直线传感器和旋转传感器，LDGKC高压开关动特性测试仪还可以配置加速度传感器以及选配激光传感器。其中，加速度传感器速度测量范围为0.01～15.00m/s，激光传感器速度测量范围同样为0.01～15.00m/s。与直线、旋转传感器相比，两类传感器的测速上限有所不同，因此在进行设备选型时，应根据断路器具体结构和测试项目合理选择。

需要注意的是，速度测量范围和速度测量误差属于两个不同的参数。测速范围表示仪器及相应传感器能够覆盖的速度区间，而准确率则表示测量结果与实际速度之间允许存在的误差。以直线传感器和345°角度传感器为例，其测速范围为0.01～20.00m/s，准确率为±0.1m/s，并不意味着在整个测速范围内测量结果都会固定偏差0.1m/s，而是表示按照相应技术指标进行速度测量时，允许的测量误差范围。

在实际测试中，传感器的安装方式也会对速度测试结果产生影响。以直线传感器为例，安装时需要保证传感器与动触头运动方向相匹配，并根据断路器机构情况留出必要的缓冲行程，避免合分闸动作过程中因过冲造成传感器异常。对于旋转传感器，则需要结合主轴或拐臂的运动方式进行安装。传感器选型正确、安装位置合理，是保证高压开关动特性测试仪速度测试结果可靠的重要条件。

另外，LDGKC高压开关动特性测试仪在速度测试时，还需要正确设置对应的速度参数。产品操作功能中明确，只有正确输入断路器相关速度参数，测量出的速度结果才具有准确性。对于不同类型的开关及不同传感器，应根据实际结构和测试要求进行相应设置，不能简单按照同一组参数进行测试。

从测试项目来看，LDGKC高压开关动特性测试仪不仅能够测量刚分、刚合速度，还能够测试指定时间段或指定距离内的平均速度，并结合行程曲线、速度曲线对断路器机械动作过程进行分析。对于断路器机械特性检测而言，速度参数需要与分合闸时间、行程、开距以及超行程等数据结合判断，单独关注某一个速度数值并不能完整反映断路器的机械动作状态。

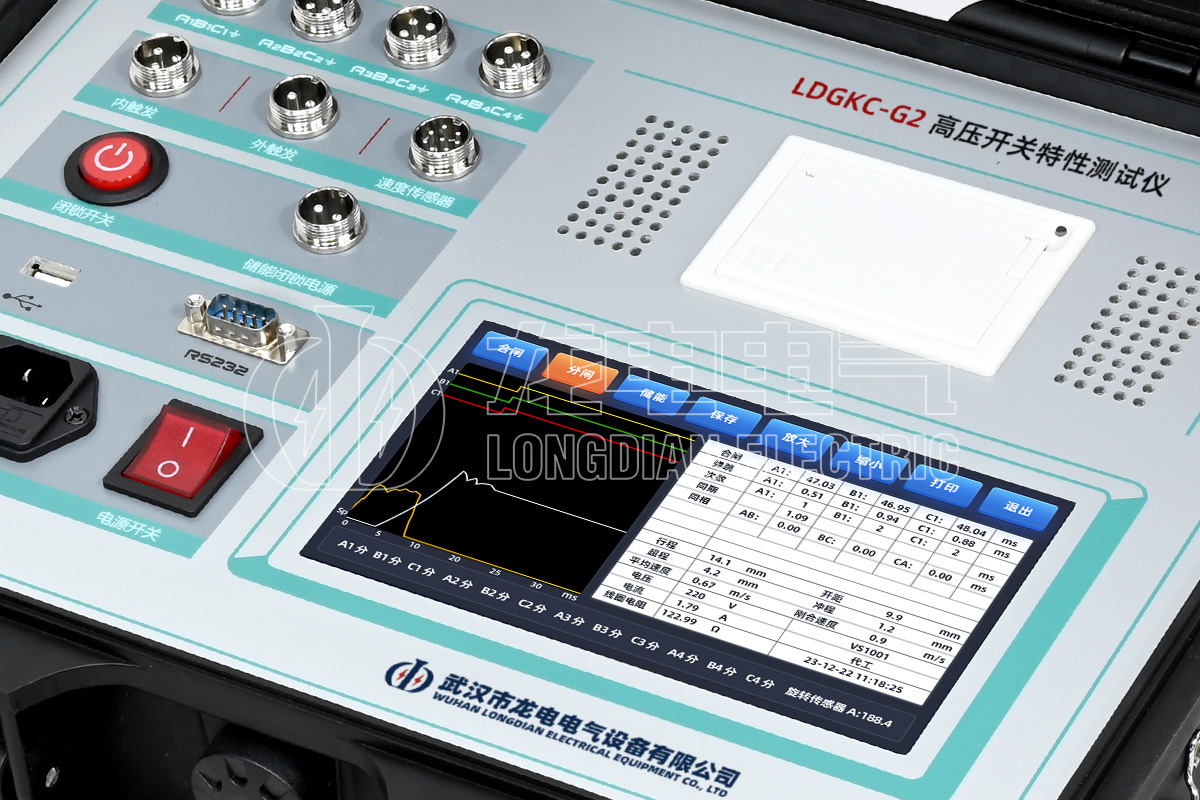

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关动特性测试仪，针对高压断路器机械特性测试需求，可配置直线传感器、旋转传感器、加速度传感器及激光传感器，用于不同结构断路器的速度和行程测试。产品适用于SF6开关、GIS组合电器、真空开关、油开关等设备的动态机械特性检测。

综合来看，LDGKC高压开关动特性测试仪的速度测量范围需要结合传感器类型确定：直线传感器和345°角度传感器测速范围为0.01～20.00m/s，准确率为±0.1m/s；加速度传感器和激光传感器测速范围为0.01～15.00m/s。实际测试时，还应结合断路器结构选择传感器，并正确完成安装及参数设置，这样才能获得与设备实际动作状态相匹配的速度测试结果。

对于关注高压开关动特性测试仪测速能力的用户来说，不能只看一个最大测速值，还需要同时关注传感器类型、测量范围、准确率以及安装方式。LDGKC高压开关动特性测试仪根据不同测试需求配置相应传感器，为断路器机械特性中的速度、行程及相关动作参数测试提供完整的数据基础。
