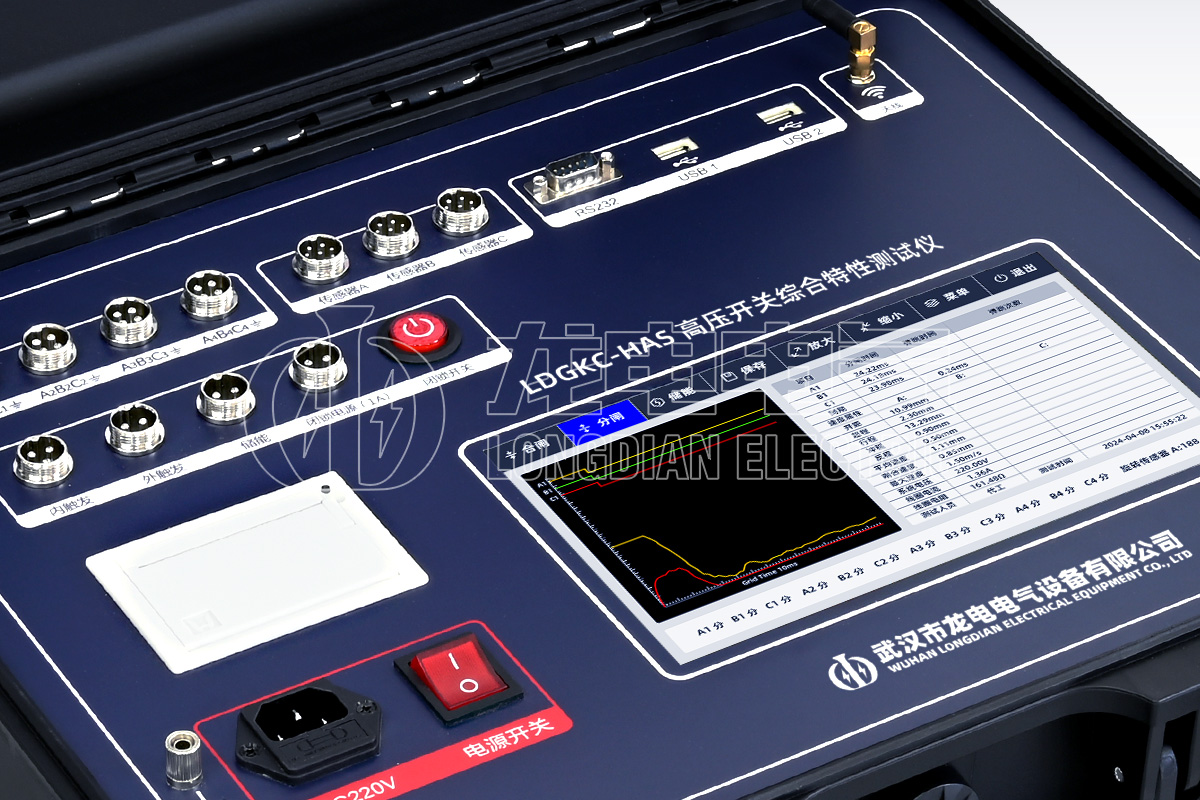

LDGKC高压开关机械特性测试仪行程测量参数完整解读：范围、分辨率与误差怎么看？

LDGKC高压开关机械特性测试仪的行程测量参数有哪些？在进行高压断路器机械特性试验时，除了分合闸时间和速度，动触头到底移动了多远、开距是多少、超行程有多大，同样是判断断路器机械动作状态的重要数据。对于使用人员来说，准确理解行程、接触行程、超行程以及不同传感器对应的测量范围，是正确使用LDGKC高压开关机械特性测试仪进行测试的基础。

从测试项目来看，LDGKC高压开关机械特性测试仪可以测量动触头行程，也就是通常所说的总行程，同时还能够测试接触行程、开距、超行程以及过冲行程或反弹行程。这些参数反映的是断路器动触头从动作开始到触头接触、分离以及最终停止过程中不同阶段的位移变化，测试时需要结合具体断路器结构进行理解。

其中，动触头行程是行程测试中的基础参数。在仪器参数设置中，“设置行程”指的是断路器的总行程，也就是开距加超行程的数值。对于部分断路器，如果速度传感器安装位置不在动触头直接运动的位置，而是安装在拐臂等机构上，则需要结合断路器实际结构设置相应的开距和超行程参数，使速度及行程计算能够与实际机构动作对应。

从直线传感器的参数来看，标准直线传感器测量范围为0～50mm，分辨率为0.1mm，同时可根据实际测试需求选配25mm、100mm、200mm、300mm、500mm、600mm等不同长度的直线传感器，产品参数中还给出了25～1000mm的可选范围。不同规格的传感器主要用于匹配不同结构和不同位移量的断路器，不能简单以传感器长度越大就代表测试精度越高。

旋转传感器则适用于通过断路器主轴、拐臂等旋转机构来获取运动信息的测试场景。其测量范围为0～1000mm，分辨率为0.08°，传感器本身具有一定的无效区域，实际安装时需要避开无效区域，使测试状态处于有效测量区间。对于密封式真空断路器以及部分SF6断路器，可以根据现场机构结构将旋转传感器安装在主轴或拐臂位置。

除了直线传感器和旋转传感器，LDGKC高压开关机械特性测试仪还可以配合加速度传感器进行行程测量。加速度传感器的测量范围为0～300mm，分辨率为0.1mm，行程测量准确率为±(1%L+0.2)mm。其中L代表对应的测量长度，因此在分析测试结果时，不能只关注分辨率，还需要同时考虑测量范围和准确率这两个参数。

需要特别区分的是，分辨率和准确率并不是同一个概念。例如，某一传感器的分辨率为0.1mm，说明仪器在显示或识别位移变化时能够分辨到相应数量级；而准确率±(1%L+0.2)mm则用于描述实际测量值允许存在的误差范围。也就是说，分辨率越小并不等同于实际测量误差一定越小，在评价LDGKC高压开关机械特性测试仪的行程测试能力时，需要把测量范围、分辨率和准确率结合起来看。

在实际测试中，传感器安装位置对行程测量结果也非常重要。以直线传感器为例，安装时应保证电子尺与断路器动触头的运动方向保持匹配，并预留一定的缓冲长度，避免合分闸过程中因过冲造成传感器受到冲击。对于旋转传感器，则应结合主轴或拐臂的旋转轨迹进行安装。如果传感器类型选择错误，或者安装位置与实际运动方式不匹配，就可能出现速度和行程无法正常显示的情况。

除了传感器本身，仪器中的参数设置同样会影响行程测试结果。对于不同长度的直线传感器，需要在参数设置中输入当前使用传感器的实际长度，系统再进行对应匹配。如果实际使用的是100mm或其他规格的传感器，却仍然按照默认规格设置，测量结果就可能出现偏差。因此，在使用LDGKC高压开关机械特性测试仪进行行程测试时，传感器规格与仪器参数必须保持一致。

在断路器机械特性分析中，行程数据通常需要与速度、分闸时间、合闸时间等参数结合查看。仅有一个行程数值，只能说明动触头移动了多长距离，而通过行程曲线和速度曲线，可以进一步观察动触头在整个动作过程中的运动变化。产品支持对速度和行程等相关数据进行测试，并可通过测试图形辅助分析断路器的机械动作过程。

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关机械特性测试仪，针对断路器机械特性检测需求配置直线传感器、旋转传感器、万能传感器及激光传感器，可根据被测断路器的结构选择相应的行程和速度测量方式。产品可用于真空开关、SF6开关、GIS组合电器、油开关等设备的机械动态特性测试。

综合来看，LDGKC高压开关机械特性测试仪的行程测量并不是单纯测试一个“移动距离”，而是围绕动触头行程、接触行程、开距、超行程、过冲行程及反弹行程等多个参数展开。不同传感器又对应不同的测量范围和分辨率，例如标准直线传感器为0～50mm、分辨率0.1mm，旋转传感器测量范围为0～1000mm、分辨率0.08°，加速度传感器测量范围为0～300mm、分辨率0.1mm，行程测量准确率为±(1%L+0.2)mm。

因此，在选择和使用LDGKC高压开关机械特性测试仪时，除了关注仪器本身的测量指标，还应根据断路器结构、实际行程以及传感器安装方式进行匹配。只有传感器规格、安装位置和仪器参数设置相互对应，才能使行程测试数据更准确地反映断路器的实际机械动作状态。
