继电保护测试仪序分量输出功能有什么用？正序、负序、零序测试解析

继电保护测试仪序分量输出功能有什么用？在进行序分量继电器、负序保护以及复合电压闭锁等试验时，如果按照传统方式逐相计算电压、电流的幅值和相位，接线及参数设置都会比较繁琐。序分量输出功能的作用，就是将需要测试的序分量直接作为设置对象，由测试仪根据设定值自动计算对应的三相电压、电流，从而简化试验参数设置和输出过程。

所谓序分量输出，主要是围绕正序、负序和零序等量进行测试。对于继电保护试验来说，某些保护元件并不是简单判断某一相电压或某一相电流，而是根据三相电量组合形成的序分量进行动作判断。因此，在测试这类保护时，需要准确模拟相应的序分量状态，这也是继电保护测试仪设置序分量输出功能的重要原因。

传统的三相交流输出方式，需要分别设置各相电压或电流的幅值以及相位，再通过三相量之间的关系形成所需要的序分量。例如测试负序电压时，需要分别设置三相电压的幅值和相位，参数之间需要保持对应关系。采用序分量输出功能后，可以直接设置所需要的负序电压值，由软件自动计算测试仪各相应该输出的电压幅值和相位关系，减少了人工计算过程。

因此，继电保护测试仪序分量输出功能首先解决的是“怎么快速、准确地得到目标序分量”的问题。试验人员不必反复进行三相幅值和相位之间的换算，而是直接从序分量参数出发设置试验条件，再由设备完成对应的三相电压、电流组合输出。对于需要多次改变序分量进行动作值、边界值等测试的项目，这种方式会更加直接。

序分量输出功能对于序分量继电器测试尤其有用。相关测试可以直接设置需要的序分量幅值、相位以及变化量，再观察被测保护装置的动作情况。由于改变序分量参数后，测试仪会实时计算对应的三相电压、电流，因此能够按照试验要求连续调整测试量。

在实际保护测试中，负序量经常用于相关保护判据。例如变压器复合电压闭锁方向过流保护中，就涉及低电压和负序电压条件。测试过程中，需要根据被测保护的输入方式设置相应的电压量，并按照保护定值进行试验。序分量输出功能可以帮助试验人员更加方便地建立相应的负序电压测试条件。

需要特别注意的是，继电保护测试仪序分量界面中设置的数值是序分量值，并不是某一个单独输出端子的实际电压或电流值。设备会根据设定的序分量实时计算对应的三相电压、电流，真正从测试仪输出端子送出的仍然是经过组合计算后的三相电压、电流。也就是说，序分量是测试人员设置和观察的目标量，而不是单独的一路输出量。

在设置保护定值时，还要注意序分量参数与3倍序分量之间的区别。相关界面中的U0、I0、U-、I-属于对应的序量值，与保护中常见的3U0、3I0、3U-、3I-并不是完全相同的表示方式。因此进行试验前，需要先确认保护定值给出的究竟是哪一种参数，再按照对应关系设置测试值，避免因为量值定义不同造成试验结果偏差。

对于继电保护测试仪来说，序分量输出并不是独立于普通交流输出之外的另一套电源，而是对三相电压、电流输出方式的一种更加方便的参数设置方法。通过这种方式，可以把原本需要人工计算的三相幅值、相位关系交给测试仪完成，使测试人员能够直接围绕保护所需要的序分量进行试验。

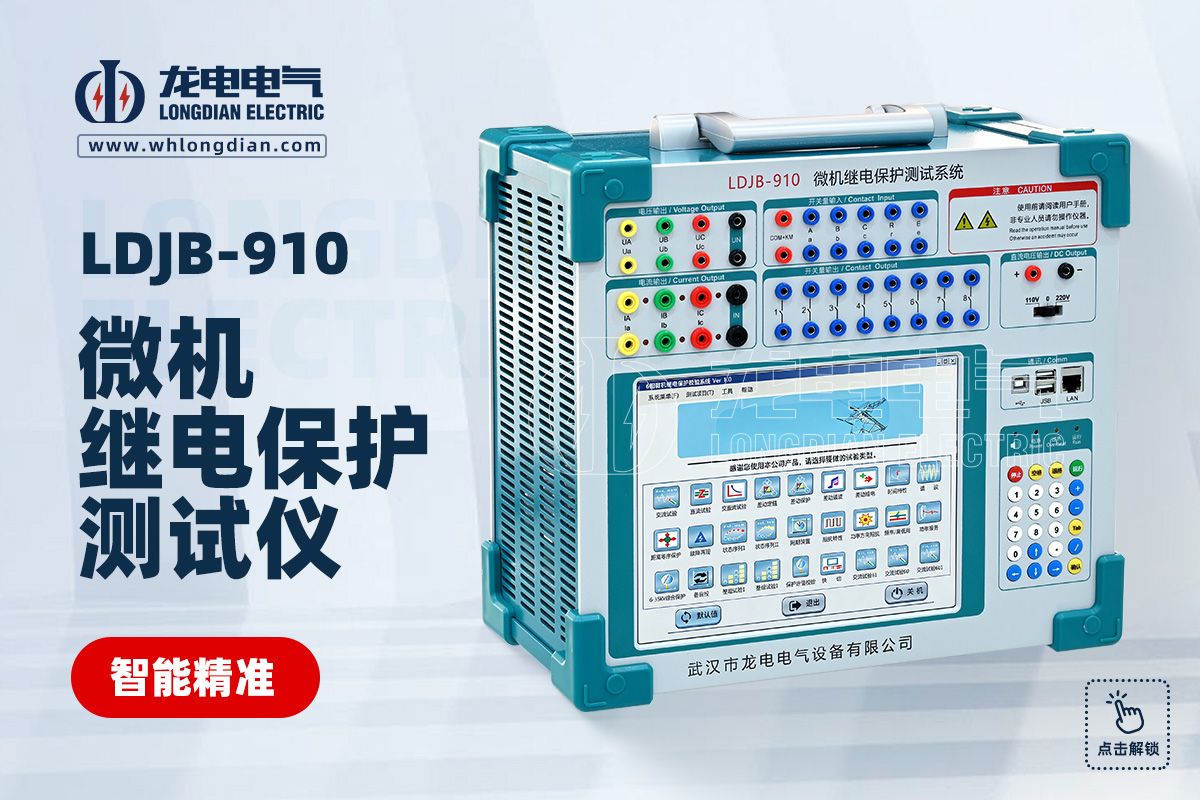

武汉市龙电电气设备有限公司研发生产LDJB-910继电保护校验仪，具备序分量输出功能，可直接设置需要输出的电压、电流序分量，并自动计算对应的三相电压、电流幅值及相位关系，可用于序分量继电器以及相关保护功能测试。设备同时支持6相电压、6相电流输出，并可根据不同试验需求进行多种输出组合，为复杂继电保护试验提供相应的电压、电流输出条件。

综合来看，继电保护测试仪序分量输出功能的主要作用，就是把复杂的三相组合计算转化为更直接的序分量参数设置。对于正序、负序、零序相关保护测试，以及需要模拟复合电压等试验场景，序分量输出能够减少参数换算和设置工作，提高试验过程的便利性。选购继电保护测试仪时，除了关注电压、电流输出通道和输出能力，对于序分量保护测试需求较多的用户，也应重点关注设备是否具备完善的序分量输出功能。
