高压开关动特性测试仪外触发电压范围是多少？AC/DC 10～300V参数详解

高压开关动特性测试仪外触发电压范围是多少？在进行断路器分闸、合闸机械特性试验时，并不是所有设备都适合直接使用测试仪内部操作电源驱动，特别是部分交流断路器、永磁断路器以及线圈驱动电流较大的断路器，现场往往需要采用外触发方式完成测试。那么，高压开关动特性测试仪的外触发电压需要满足什么条件，外触发到底起什么作用？

从参数来看，LDGKC系列高压开关动特性测试仪的外触发电压范围为AC/DC 10～300V，触发电流≤120A。也就是说，在采用外触发方式进行测试时，仪器可以采集交流或直流控制信号，并在规定的电压范围内识别相应的触发信号，用于获取断路器分、合闸动作的时间数据。

需要注意的是，外触发与仪器内部电源并不是同一种工作方式。采用内部触发时，LDGKC高压开关动特性测试仪通过自身的DC6～270V可调直流电源对断路器进行分闸或合闸操作；而采用外触发时，仪器主要负责采集断路器外部控制回路产生的电压信号，并以此作为测试触发依据。

为什么需要设置外触发功能？现场部分高压断路器的操作线圈所需驱动电流可能较大，超过测试仪内部操作电源的带载能力。产品参数中，内部操作电源最大带载能力为20A，而部分电磁机构断路器的实际合闸线圈驱动电流可能达到几十安甚至更高。遇到这类设备时，可以利用断路器原有操作电源进行分合闸，同时通过外触发方式采集控制信号完成动作时间测试。

高压开关动特性测试仪外触发电压范围覆盖AC/DC 10～300V，意味着现场控制信号既可以是交流，也可以是直流。对于一些采用交流操作回路的断路器，外触发方式可以直接采集对应的交流控制信号；对于采用直流操作回路的设备，也可以采集相应的直流信号。这也是外触发方式适用于不同类型断路器测试的重要原因之一。

在实际外触发测试时，首先需要将控制线接入仪器的外触发接口，然后在测试参数中选择外触发方式，并设置合适的采集时间。现场操作时，仪器等待外部触发信号进入，一旦检测到对应信号，便开始采集断路器分闸或合闸过程中的测试数据。产品给出的操作流程中，也明确要求根据现场控制柜接线情况分析并正确完成外部接线。

外触发测试中的采集时间同样需要合理设置。仪器的采集时间就是断口信号持续采集的时间长度，通常可以根据被测设备动作过程进行调整；在采用外触发或手动触发方式时，建议将采集时间设置为3秒及以上，以避免等待外部信号过程中采集时间过短，导致动作信号没有被完整记录。

从测试原理来看，外触发方式的核心并不是给断路器提供一个固定的操作电压，而是通过采集外部控制信号来确定测试起始时刻。因此，用户在理解“外触发电压范围”时，应将它看作仪器能够适应和识别的外部触发信号范围，而不能简单理解成仪器对断路器输出的操作电压范围。内部操作电源的范围是DC6～270V，两者在功能和用途上有所区别。

在断路器机械特性测试中，外触发方式主要用于一些特殊现场条件下的分合闸测试。例如交流断路器、永磁断路器，以及内部电源无法直接驱动的断路器，都可以根据现场控制条件采用外触发方式。采用这种方式时，仪器负责采集外部控制信号，断路器仍由自身或现场操作电源完成动作，从而满足机械特性测试需求。

需要强调的是，外触发电压虽然覆盖AC/DC 10～300V，但现场接线仍应依据实际控制回路进行确认，不能仅根据电压范围判断接口是否可以直接连接。不同品牌、不同型号断路器的控制回路结构存在差异，试验前需要分析现场控制柜接线图，确认合闸线圈、分闸线圈以及控制信号的位置，再进行测试接线。

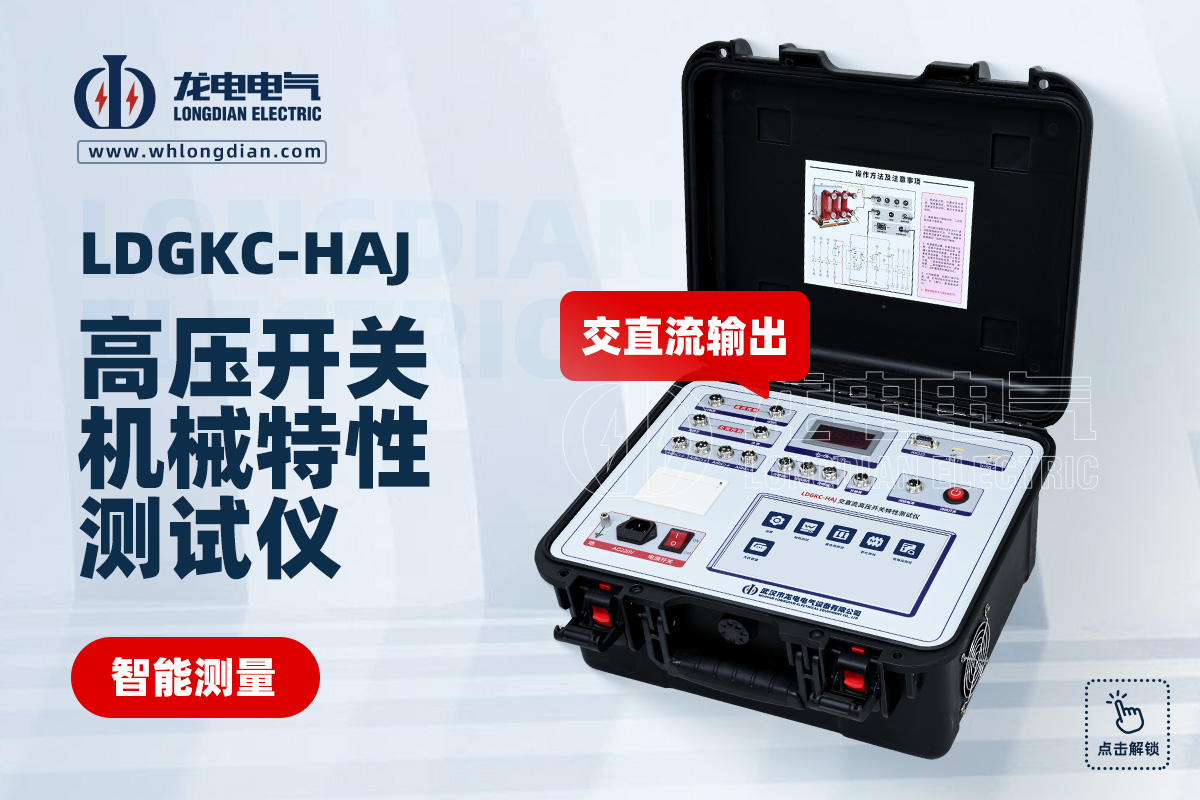

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关动特性测试仪，针对不同断路器现场测试需求配置内部触发和外触发等测试方式。产品外触发电压范围为AC/DC 10～300V，触发电流≤120A，可用于部分交流断路器、永磁断路器以及线圈驱动电流较大的断路器测试，为断路器分合闸时间等机械特性参数的采集提供相应的触发方式。

综合来看，高压开关动特性测试仪外触发电压范围的核心参数为AC/DC 10～300V，触发电流≤120A。外触发方式主要用于采集外部操作回路信号，并不等同于仪器内部DC6～270V操作电源。对于无法直接使用仪器内部电源驱动的高压断路器，可以结合现场控制回路采用外触发方式进行分闸、合闸测试。

因此，在选择高压开关动特性测试仪时，除了关注外触发电压范围，还应结合内部操作电源、最大带载电流、采集时间以及现场断路器控制方式综合判断。LDGKC高压开关动特性测试仪通过不同触发模式适配不同测试条件，可用于高压断路器机械特性试验中的动作时间及相关参数测试。
