高压开关动特性测试仪隔离开关测量范围详解：电压、时间与断口参数

高压开关动特性测试仪能够测量隔离开关哪些参数？在进行隔离开关现场测试时，除了关注断路器机械特性，越来越多用户也会关注仪器对隔离开关的测试范围，包括操作电压、输出时间、断口信号采集时间，以及合闸、分闸时间、三相不同期和弹跳等参数。了解这些指标，有助于根据现场设备情况选择合适的测试方式。

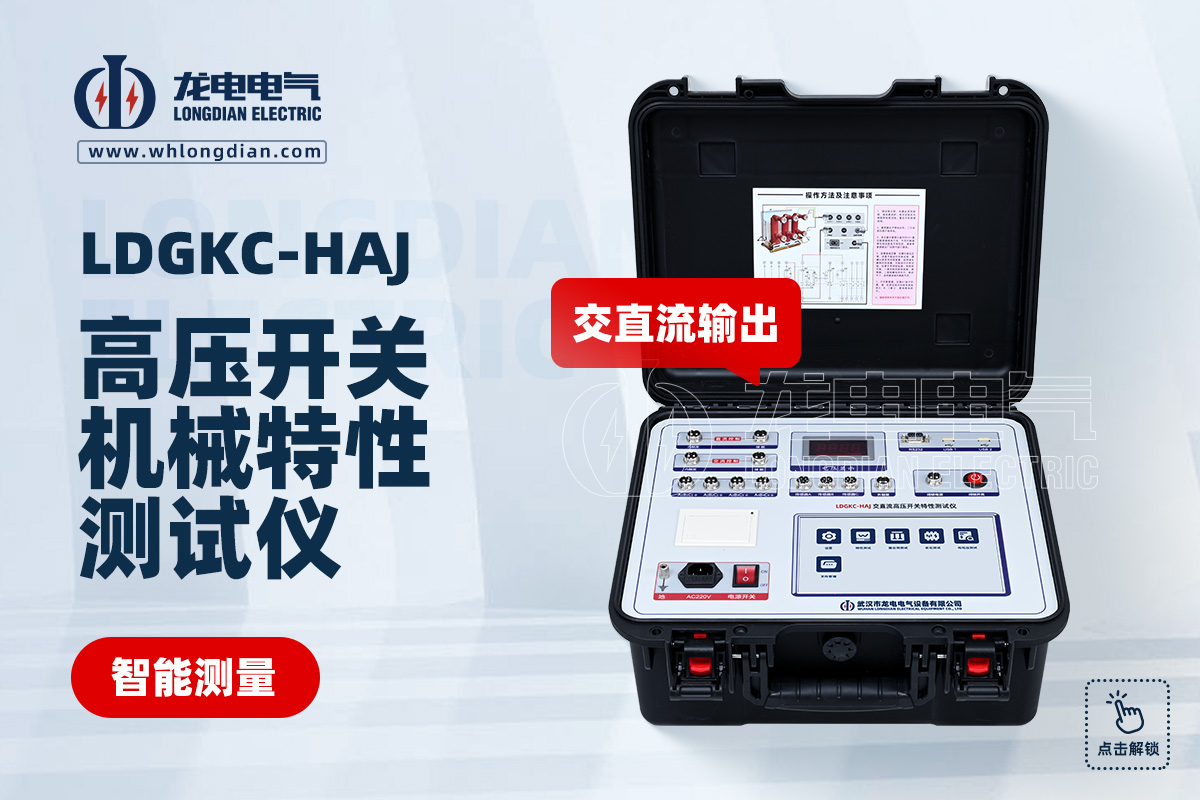

从产品参数来看，LDGKC高压开关动特性测试仪针对隔离开关设置了专门的测量功能。在隔离开关测试过程中，仪器可提供DC6～270V可调电压输出，用于满足隔离开关测试时的相应操作电源需求，电压范围覆盖较宽，现场可以根据被测设备情况进行设置。

除了电压输出范围，高压开关动特性测试仪的隔离开关测量还涉及电源输出时间。LDGKC系列产品在隔离开关测试项目中，电源输出时间可设置为0.01～20秒。也就是说，在进行隔离开关相关操作测试时，可以根据实际动作过程设置相应的输出持续时间，而不是固定采用一个时间值。

隔离开关测试中的另一个重要参数是断口信号采集时间。LDGKC高压开关动特性测试仪对隔离开关的断口信号最大采集时间可达到200秒。对于动作时间较长的设备，可以根据实际测试过程调整采集时间，保证整个动作过程中的断口状态能够被完整记录。仪器的常规采集时间本身也是可以设置的，通常根据被测设备的动作时间进行调整。

从具体测试项目来看，高压开关动特性测试仪用于隔离开关测试时，可以测量断口合闸时间、分闸时间、三相不同期、弹跳时间以及弹跳次数。这些参数能够反映隔离开关各相断口在动作过程中的时间关系以及触头接触、分离过程，为现场判断隔离开关动作状态提供测试数据。

其中，三相不同期主要反映隔离开关三相动作时间之间的差异。产品参数中对三相不同期的定义，是开关三相分闸或合闸时间之间最大值与最小值的差值。通过测量这一参数，可以直观看到三相动作是否存在明显的时间差异。

弹跳也是隔离开关测试时需要关注的参数。弹跳时间是指动、静触头在合闸过程中发生接触和分离的累计时间，弹跳次数则用于反映这一过程中发生了多少次接触与分离。LDGKC高压开关动特性测试仪可以对隔离开关的弹跳时间及弹跳次数进行测试，从而记录触头动作过程中的相关数据。

需要注意的是，隔离开关测量范围中的“电压输出范围”和“断口信号采集时间”属于不同性质的参数。DC6～270V描述的是测试过程中仪器能够提供的电压输出范围，而0.01～20秒对应的是电源输出时间，200秒则是断口信号最大采集时间。三者分别对应电源输出和信号采集方面的不同功能，实际使用时需要根据测试项目分别进行设置。

在实际现场测试中，采集时间的设置需要与设备动作过程相匹配。产品参数中给出了通用采集时间设置范围，最大可以设置为200秒；对于外触发或手动触发测试，还建议将采集时间设置在3秒及以上，以保证等待外部动作信号时有足够的采集时间。

在隔离开关测试过程中，接线同样是影响数据采集的重要环节。现场进行测试前，应按照被测隔离开关的实际接线方式连接断口测试线，并确认接线可靠。产品设置有多个断口测试输入接口，可以用于不同数量断口的测试，仪器能够对合、分闸时间、不同期以及弹跳相关数据进行采集。

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关动特性测试仪，除用于高压断路器机械特性测试外，也针对隔离开关测试设置了相应功能。根据产品参数，隔离开关测试可实现DC6～270V电压输出，输出时间0.01～20秒，断口信号最大采集时间200秒，并可测量合、分闸时间、三相不同期、弹跳时间及弹跳次数。

综合来看，高压开关动特性测试仪的隔离开关测量范围主要可以从三个方面理解：一是DC6～270V可调电压输出；二是0.01～20秒电源输出时间；三是断口信号最大200秒采集时间。在测试内容方面，则覆盖隔离开关合、分闸时间、三相不同期、弹跳时间和弹跳次数等参数。

因此，在选择高压开关动特性测试仪进行隔离开关测试时，不仅要看仪器能否测量隔离开关，还需要具体了解电压输出、输出时间和断口采集时间等参数是否满足现场需求。LDGKC高压开关动特性测试仪通过相应测试功能，对隔离开关动作过程中的时间及断口状态进行采集，为现场设备检测和数据分析提供依据。
