继电保护测试仪属于哪类电力试验设备？一文了解其分类与用途

继电保护测试仪属于哪类电力试验设备？很多用户在选择电力试验设备时，会把继电保护测试仪与耐压试验设备、变压器测试设备、电缆故障检测设备等放在一起比较。实际上，从测试对象和主要用途来看，继电保护测试仪主要属于继电保护及二次设备测试类电力试验设备，主要用于向被测继电器或保护装置输入模拟电压、电流、频率和相位等电气量，检验其动作值、动作时间、返回值以及相关保护特性。

与主要针对一次设备绝缘性能、电气参数或耐压水平进行检测的设备不同，继电保护测试仪的核心对象是继电器、微机保护装置以及相关二次回路。其测试过程通常需要按照保护定值和试验要求，输出特定的电压、电流及相位关系，再通过开入量采集保护动作信号，从而判断保护装置是否按照设定条件正确动作。相关测试内容涵盖交流试验、直流试验、状态序列、谐波、频率、功率方向、阻抗、同期、距离和零序、差动保护等多个项目。

从应用对象来看，继电保护测试仪首先是一类继电器测试设备。常见的信号继电器、时间继电器、中间继电器、重合闸继电器、电流继电器、过欠电压继电器、序分量继电器、差动继电器、功率方向继电器、阻抗继电器、同期继电器和频率继电器等，都可以根据其工作原理采用相应的试验方式进行测试。

从测试功能来看，继电保护测试仪又属于综合型二次设备测试设备。它并不是只能输出简单的三相电压或三相电流，而是可以根据不同保护试验进行多种组合。例如六相配置的设备可以实现6相电压、6相电流输出，并可组合成4相电压3相电流、6相电压、6相电流以及12相电压电流同时输出等模式，因此能够覆盖较多类型的继电保护试验。

在电流保护测试中，继电保护测试仪可以通过改变输出电流模拟不同故障条件，用于检测过流保护、反时限保护等功能；在电压保护测试中，则可以改变电压幅值，检验过电压、欠电压等保护的动作情况。对于方向保护和阻抗保护，还需要同时控制电压、电流之间的相位以及幅值关系，因此继电保护测试仪需要具备较为灵活的交流量输出能力。

对于变压器差动保护而言，继电保护测试仪的多通道输出能力更加重要。相关测试往往需要同时模拟不同侧的三相电流，通过设定不同的电流幅值、相位和制动条件，对差动保护的动作特性进行检查。六相电流输出能够满足三相差动保护测试中的多路同步输出需求，也可以应用于厂用电快切、备自投等试验。

继电保护测试仪还可以用于频率和序分量相关保护测试。设备通过设置频率变化条件，可以开展频率、高低周等项目；通过序分量输出功能，可以直接设置需要的电压、电流序分量，再由测试系统计算对应的三相输出量，用于序分量继电器等相关保护测试。

从电力试验设备的整体分类来看，可以简单理解为：高压耐压设备主要解决绝缘耐受问题，变压器类测试设备主要针对变压器相关参数和特性，电缆故障测试设备主要用于电缆故障定位，而继电保护测试仪主要面向继电保护装置及相关二次设备的功能和动作特性测试。因此，用户搜索“继电保护测试仪属于哪类电力试验设备”时，可以将其归入继电保护测试、二次设备校验这一类别。

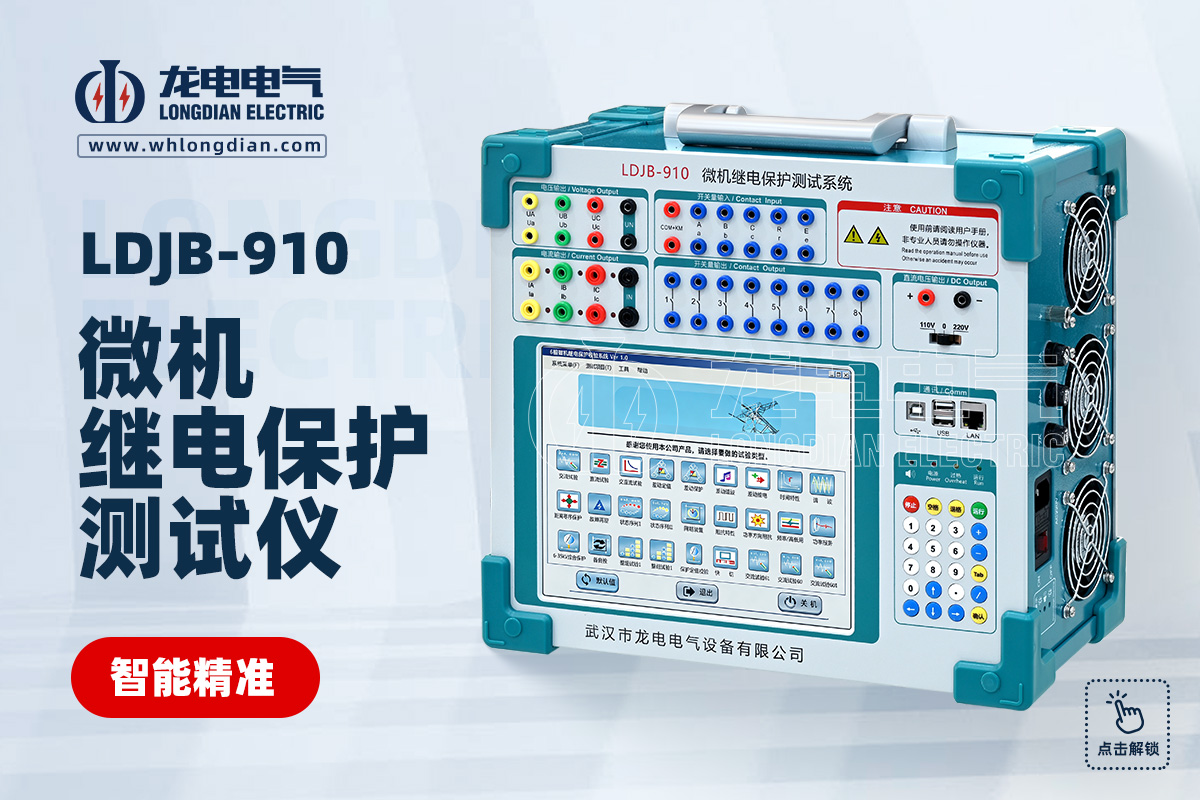

武汉市龙电电气设备有限公司研发生产LDJB-910继电保护校验仪，主要面向继电保护装置及继电器测试应用，可开展交流、直流、差动、距离和零序、同期、频率、功率方向及阻抗、状态序列等相关测试，并支持多通道电压、电流灵活组合输出。

因此，继电保护测试仪并不是传统意义上的单一电量检测仪表，而是一类面向继电保护和二次设备的综合测试设备。选择继电保护测试仪时，除了关注设备属于哪类电力试验设备，还应结合实际需要测试的保护类型、输出通道数量、电压电流输出能力、频率及序分量功能等参数进行选择。对于需要开展多种保护定值校验和继电器特性测试的场景，设备的功能覆盖范围和输出组合方式往往比单一参数更加重要。
