继电保护测试仪直流试验模块适用哪些保护和继电器？

继电保护测试仪直流试验模块适用哪些保护和继电器测试？在继电保护现场校验中，并不是所有继电器都采用交流量作为测试输入，时间继电器、中间继电器以及部分直流电压、电流继电器，都需要结合直流电压或直流电流进行测试。因此，继电保护测试仪设置直流试验模块，主要就是为了满足这类保护元件的动作值、动作时间等测试需求。

从测试对象来看，继电保护测试仪直流试验模块首先适用于直流电压继电器。测试时可以根据被测继电器的额定工作电压设置相应的直流输出，并逐步改变电压大小，观察继电器是否在规定条件下动作。对于需要测试动作电压的场景，可以将输出电压设置为变量，按照一定步长逐渐升高，直到继电器动作，从而获取实际动作电压。

时间继电器也是直流试验模块的重要测试对象。时间继电器通常需要在施加额定工作电压后保持一段时间，测试其从输入条件满足到延时接点动作之间的时间。相关试验可以采用手动方式保持直流电压输出，同时将继电器的延时接点接入测试仪开入端，由测试仪记录动作时间。

对于中间继电器，继电保护测试仪直流试验模块同样具有实际应用价值。中间继电器的控制线圈可能采用直流电压输入，测试时可以根据其额定值设置相应直流电压，并通过改变输出电压检测动作条件。如果被测中间继电器存在交直流混合输入情况，则需要结合具体输入方式选择相应的测试模式。

除了时间继电器和中间继电器，直流试验模块还可以用于其他直流电压、直流电流继电器的测试。对于信号继电器等额定电流较小的对象，也可以根据具体情况利用测试仪的电压回路进行测试。也就是说，继电保护测试仪直流试验模块的适用范围并不局限于某一种继电器，而是主要覆盖以直流电压、电流作为工作或动作条件的保护元件。

在直流输出能力方面，测试仪每相直流电压输出幅值可达到±160V。当需要更高电压时，可以通过两相电压采用正、负极性组合形成更高的电压差，相关输出最高可达到320V。直流电流方面，单相最大输出为10A，需要更大电流时，可以采用两路或三路电流并联的方式进行输出。

时间继电器测试是比较典型的应用场景。例如被测继电器需要220V直流工作电压时，可以通过两路电压分别设置为正、负电压，使两端形成相应的直流电压差，再将继电器延时接点接入测试仪开入量。开始输出后，测试仪即可记录继电器接点动作所对应的时间。测试动作电压时，则可以改变其中一路电压，使两端电压按照设定步长变化，直到继电器动作。

继电保护测试仪直流试验模块与交流试验模块的应用对象有所区别。交流试验更适合过流、过欠电压、方向、阻抗、差动、频率及序分量等交流保护测试，而直流试验模块更侧重于直流电压、直流电流相关继电器以及时间特性测试。因此，在选择测试方式时，应先确认被测保护或继电器的工作电源形式和动作判据，再选择相应的测试模块。

对于一些既涉及交流又涉及直流输入的继电器，也不能只看继电器名称决定测试方式，而需要结合实际接线和输入条件确定。相关测试内容显示，中间继电器如果要求交、直流混合输入，可以采用交直流试验方式进行测试，因此实际试验时应根据被测装置的输入回路选择合适的测试方法。

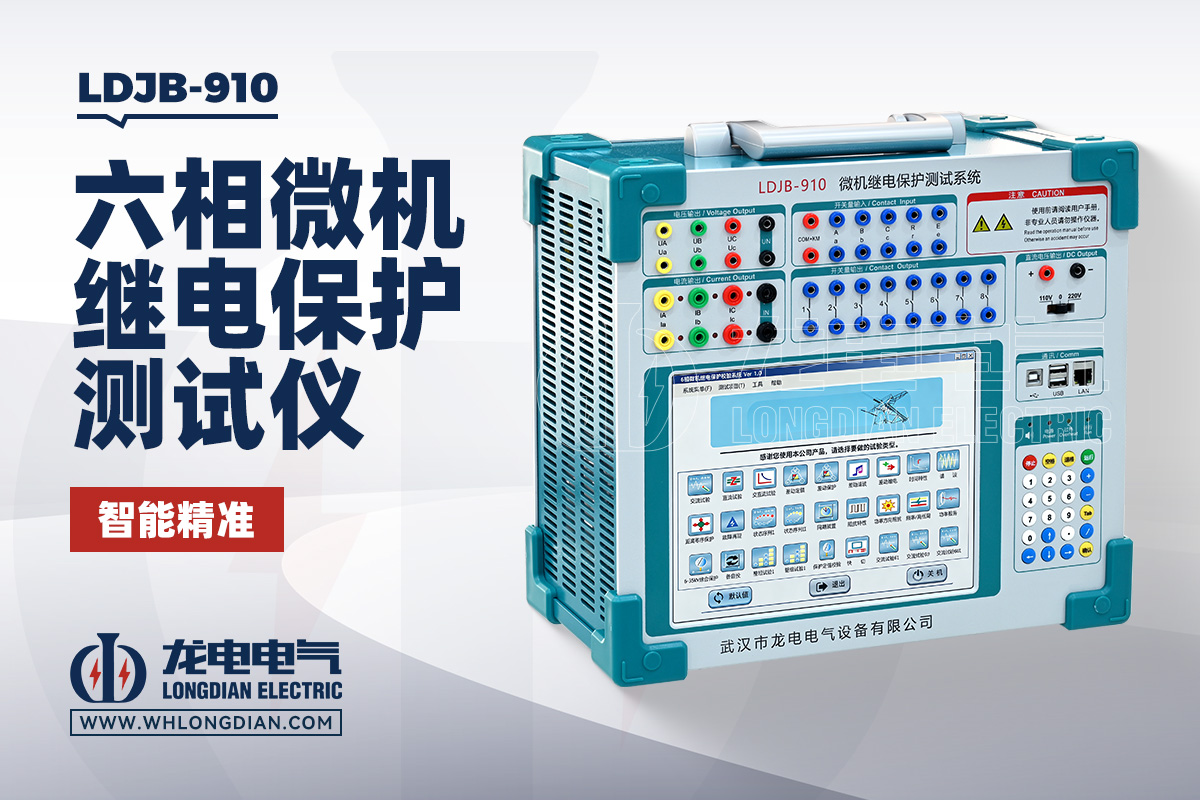

武汉市龙电电气设备有限公司研发生产LDJB-910继电保护测试仪，配备直流试验功能，可提供直流电压和直流电流输出，可用于直流电压继电器、时间继电器、中间继电器以及其他直流电压、电流继电器的相关测试，同时可通过开入量采集动作接点信号，对动作时间等参数进行测量。

综合来看，继电保护测试仪直流试验模块主要解决的是直流工作和动作条件下的继电器测试问题，典型对象包括直流电压继电器、时间继电器、中间继电器以及其他直流电压、电流继电器。实际选型和测试过程中，除了关注继电保护测试仪是否具备直流试验模块，还需要结合直流电压、电流输出范围、接点采集方式以及被测继电器的额定工作条件进行判断。
