继电保护测试仪状态序列最多支持多少个状态输出？9状态测试详解

继电保护测试仪状态序列最多支持多少个状态输出？在进行厂用电快切、备用电源自动投入以及多次重合闸等复杂保护试验时，往往需要按照时间先后模拟多个不同的电网运行状态，因此状态序列能够设置多少个状态，是很多用户关注的参数。以武汉市龙电电气设备有限公司研发生产的LDJB-910继电保护测试仪为例，其状态序列试验最多可以添加9个状态，每个状态都可以根据试验要求单独设置电压、电流等参数。

继电保护测试仪状态序列的核心作用，是把一次复杂保护试验拆分成多个连续的测试状态。例如在一次保护动作过程中，可以依次设置正常运行、故障、跳闸、重合等不同阶段，然后按照预设顺序进行输出，使测试仪能够模拟实际电网状态的连续变化。相关功能主要用于厂用电快切、备用电源自动投入以及配电系统多次重合闸等试验。

从状态数量来看，继电保护测试仪状态序列最多支持9个状态。每个状态可以单独定义电压、电流数据，也可以根据实际试验要求增加、删除或者调整状态顺序。如果某个状态在本次测试中不需要使用，还可以将其关闭或跳过，因此9个状态并不是要求每次试验都必须全部使用，而是提供了最多9个状态的组合空间。

除了状态数量之外，每个状态可以设置的输出量也是选择继电保护测试仪时需要关注的一项内容。状态序列Ⅰ可以输出4相电压和3相电流，状态序列Ⅱ则输出6路电压和6路电流；同时，相关状态可以按照测试需求进行电压、电流参数设置，从而模拟不同阶段的电网运行条件。

对于重合闸类试验来说，状态序列尤其适合模拟不同阶段。例如可以设置“故障前”“故障”“跳闸后”“重合”“永跳”等状态，再根据试验要求为每个状态设置对应的电压、电流及触发条件。软件中还提供这些常见状态名称，同时支持自定义状态名称，方便根据不同保护装置和测试项目进行调整。

继电保护测试仪状态序列还可以通过开入量变化来配合整个测试过程。相关状态序列试验可以通过七对开入量的翻转获取并测量保护的动作值和动作时间，因此不仅可以按照预设顺序输出不同电压、电流状态，还能够结合保护装置实际动作信号完成状态转换和时间测量。

在状态参数设置方面，每一个状态下的交流量都可以独立设置，参数设置方式与交流试验中的方式基本一致。当需要模拟更加复杂的故障条件时，还可以利用短路计算功能辅助计算相应的故障电压、电流等参数，再根据实际测试需求进行调整。这样可以让多个状态之间形成更加明确的电气量变化过程。

对于需要反复调整试验流程的现场，9个状态的设置方式也具有一定灵活性。试验人员可以根据测试过程增加、删除、插入状态，还可以对状态进行命名，并设置相应的触发方式。如果某一状态不参与当前测试，则可以直接关闭其状态输出，不需要重新建立整个测试流程。

因此，用户在搜索“继电保护测试仪状态序列最多多少个状态”时，可以明确理解为：LDJB-910的状态序列最多支持9个状态。每个状态能够根据测试需求设置相应的电压、电流参数，并按照预定流程依次执行，可用于模拟连续变化的电网运行及故障状态。

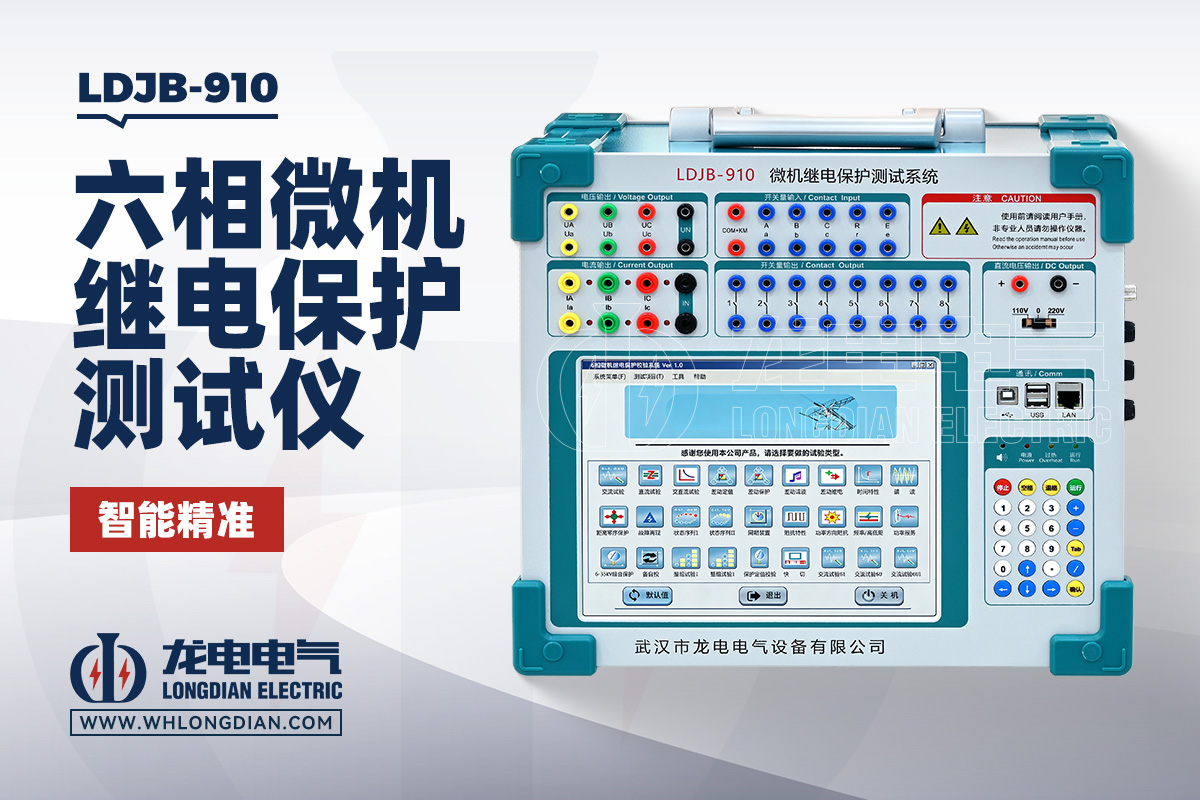

武汉市龙电电气设备有限公司研发生产LDJB-910继电保护测试仪，状态序列功能最多支持9个状态，可应用于厂用电快切、备自投、多次重合闸以及其他需要多阶段状态转换的保护测试。设备还支持4相电压3相电流、6相电压6相电流等多种输出形式，为复杂继电保护试验提供多状态模拟条件。

从实际应用来看，继电保护测试仪状态序列并不是单纯追求状态数量，而是通过多个状态的连续组合来还原保护动作过程。对于需要模拟故障前、故障发生、保护动作、重合闸以及后续状态变化的试验，9个状态能够提供较大的测试流程设置空间。选购继电保护测试仪时，可以结合自身需要测试的保护类型以及复杂程度，重点关注状态数量、每个状态的输出能力和触发方式。
