LDGKC-HA高压开关特性测试仪面板接口功能详解：14项接口与功能说明

LDGKC-HA高压开关特性测试仪面板有哪些接口？对于第一次使用高压开关特性测试仪的用户来说，仪器面板上的断口信号、内触发、外触发、储能、闭锁电源以及传感器接口功能各不相同，如果接口用途没有弄清楚，现场接线时容易出现混淆。了解LDGKC-HA高压开关特性测试仪各接口的作用，是进行断路器分合闸、速度、行程及机械特性测试的重要基础。

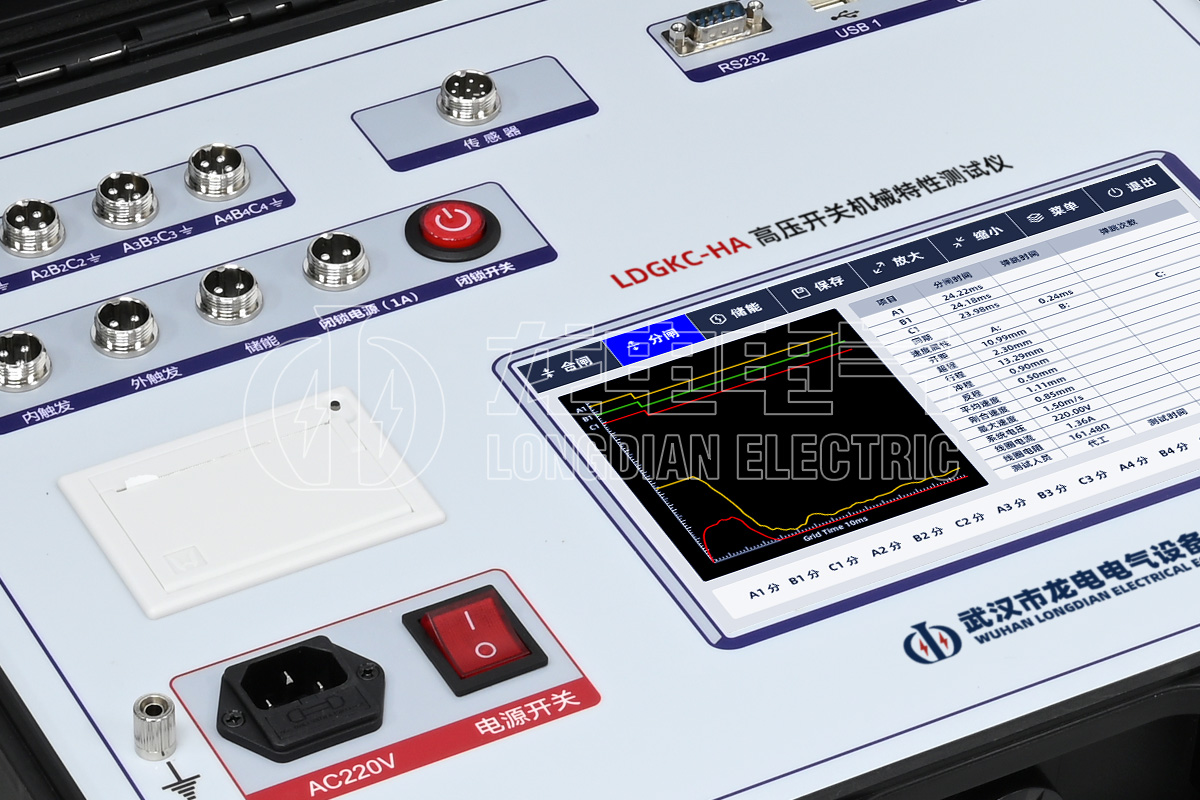

LDGKC-HA高压开关特性测试仪面板接口主要围绕断口信号采集、分合闸控制、储能、外部触发、传感器数据采集以及仪器供电等功能进行设置。面板标识中包含A1-A4断口信号、外触发、内触发、储能、闭锁电源、闭锁开关、打印机、接地柱、AC220V电源输入、电源开关、显示屏、RS232接口、速度传感器和USB接口等功能区域。

断口信号接口是LDGKC-HA高压开关特性测试仪的重要测试接口之一，用于采集断路器触头的合、分状态。产品设置有多个断口测试输入接口，能够对不同数量断口的高压开关进行测试，并采集合闸时间、分闸时间、不同期、弹跳时间以及弹跳次数等参数。面板上A1断口默认为主断口，也可以根据实际测试需要设置其他断口作为主断口。

外触发接口主要用于采集外部操作信号。当被测断路器不能方便地使用仪器内部电源进行分合闸操作，或者线圈驱动电流较大时，可以采用外触发方式。仪器通过采集断路器分、合闸线圈的电压信号作为触发依据，交流或直流信号均可使用，适用于部分老式断路器、交流断路器以及永磁断路器等测试场景。

内触发接口则对应仪器内部直流电源控制方式。使用内触发测试时，LDGKC-HA高压开关特性测试仪可以通过自身的DC6～270V可调直流电源进行断路器分闸、合闸操作，默认操作电压为DC220V。用户可以根据被测断路器线圈的实际动作电压进行设置，从而完成相应的机械特性测试。

储能接口用于断路器储能电机相关操作。产品设置中，储能时间默认约为8秒，输出时间最长可设置到60秒。该接口对应储能功能使用，现场测试时应结合断路器储能机构进行操作，不应将储能输出与普通分合闸控制接口混用。

闭锁电源接口用于相关闭锁回路测试，其输出电源为DC20～270V可调，默认值为DC220V。与此同时，面板还设置了闭锁开关接口，用户在进行相应断路器测试时，需要根据现场控制回路情况正确使用闭锁相关接口。

打印机接口对应仪器内部高速热敏打印机，可用于现场打印测试数据。对于需要在现场直接查看、留存测试结果的场景，可以利用这一功能输出相应测试数据，减少测试完成后再进行数据整理的步骤。

接地柱是LDGKC-HA高压开关特性测试仪进行现场测试时非常重要的安全接口。使用仪器前需要先将仪器可靠接地，特别是在户外高压断路器测试时，应先接好地线，再进行其他测试线连接。完成试验后，则应先拆除断口测试线、传感器等连接，最后拆除地线。

AC220V电源输入接口用于给仪器本身提供工作电源。产品参数要求仪器使用AC220V±10%、50Hz±10%的交流电源，现场使用时需要确认供电条件符合要求，同时不能误接其他规格的电源。

电源开关用于控制仪器整机的通断电，显示屏则是LDGKC-HA高压开关特性测试仪的人机操作界面。产品配置9寸彩色触摸屏，可以在仪器界面进行参数设置、特性测试、数据查看等相关操作。

RS232接口主要用于与计算机进行联机测量，在选配相应功能时，可以利用该接口进行数据通信。USB接口则可以用于连接鼠标操作仪器，也可以连接U盘，将测试数据保存并导出到外部设备，方便后续数据分析和保存。

速度传感器接口主要用于连接不同类型的测速传感器，包括直线传感器、旋转传感器、加速度传感器以及激光传感器等。根据不同断路器机构结构和测试要求，可以选择对应传感器，用于采集动触头速度和行程等数据。

在实际使用LDGKC-HA高压开关特性测试仪时，不同接口之间具有明确的功能分工。断口信号接口负责采集开关触头状态，内触发和外触发分别对应不同的分合闸控制及触发方式，储能接口负责储能操作，闭锁电源用于相关控制回路，速度传感器接口负责机械运动数据采集，而AC220V、USB和RS232则分别承担仪器供电、数据导出及通信等功能。

需要特别注意的是，现场接线不能只根据接口名称判断，还要结合实际断路器控制回路进行确认。例如采用仪器内部电源进行分合闸操作时，应检查现场原有操作电源，避免两种电源产生冲突；如果采用外触发方式，则应根据现场控制柜接线图确定合、分闸线圈及对应控制信号后再进行连接。

武汉市龙电电气设备有限公司研发生产LDGKC-HA高压开关特性测试仪，针对高压断路器机械特性测试需求设置多种接口及测试功能，可用于SF6开关、GIS组合电器、真空开关、油开关等设备的动态机械特性检测。仪器能够配合不同传感器完成速度、行程等参数采集，同时支持多断口测试、内触发、外触发以及测试数据保存和导出。

因此，LDGKC-HA高压开关特性测试仪面板上的各个接口并不是简单的连接端口，而是分别对应断口采集、分合闸控制、储能、闭锁、传感器测量、数据通信和仪器供电等不同功能。熟悉这些接口的具体作用，并结合被测断路器结构和现场控制回路正确接线，可以为高压开关机械特性测试提供基础保障。
