高压开关特性测试仪传感器安装不对有什么影响？速度、行程测试误差详解

高压开关特性测试仪传感器安装不对，对测试结果有什么影响？在进行高压断路器机械特性试验时，传感器负责采集动触头的运动变化，是速度、行程等参数测试的重要组成部分。如果传感器类型选择错误、安装位置不合适，或者传感器与断路器运动方向不匹配，就可能导致测试数据异常，甚至出现没有速度数据的情况。因此，传感器安装是使用高压开关特性测试仪时不能忽视的一项工作。

传感器安装是否正确，首先会影响速度测试结果。LDGKC高压开关特性测试仪可以配合直线传感器、旋转传感器、加速度传感器及激光传感器进行速度和行程测量，不同传感器对应的安装方式并不相同。产品测试要求中明确，测试开关速度时，传感器需要安装在高压开关的动触头或拐臂位置，并根据断路器运动机构的实际情况选择对应传感器。

如果直线传感器安装方向不正确，就可能无法真实反映动触头的实际位移变化。对于直线传感器，要求传感器的电子尺与动触头运动方向保持匹配，并预留适当的缓冲长度，避免断路器合分闸过程中因运动过冲造成传感器受到冲击。安装方式不合理时，采集到的位移变化就可能与实际机构运动状态不一致，从而影响速度和行程测试结果。

旋转传感器的安装要求也有所区别。对于通过主轴或拐臂旋转运动进行测速的断路器，需要将传感器安装在能够真实反映机构旋转的位置，并保持适当的安装状态。产品给出的现场安装方式中，部分密封式真空断路器可以将旋转传感器安装在开关两侧拐臂或主轴位置；如果安装点不对应实际旋转机构，就可能无法正常采集运动信号。

传感器类型选择错误，同样会直接影响测试结果。比如实际安装的是直线传感器，但仪器参数中却选择了旋转传感器，系统采集和计算所依据的参数就不匹配。产品针对现场常见问题给出的检查方法中，首先要求确认传感器选择是否正确；如果安装的是直线传感器，应选择对应的直线传感器类型。

传感器安装位置不正确，还可能造成速度数据无法显示。对于旋转传感器来说，只有安装在能够随主轴等部件正常旋转的位置，才能有效采集信号。如果把旋转传感器安装到直线运动位置，或者安装在实际测试过程中不发生动作的位置，就可能没有速度数据显示。因此，当高压开关特性测试仪出现速度数据缺失时，不能只考虑仪器本身故障，还应首先检查传感器的类型选择和安装位置。

传感器长度参数设置不正确，也会对行程测试结果产生影响。LDGKC高压开关特性测试仪在参数设置中，可以输入当前使用直线传感器的实际长度，系统根据设置值匹配测量。如果实际使用的是100mm或其他规格的传感器，而仪器仍保持错误的传感器长度设置，产品参数明确提示，测量结果会出现不准确的情况。

从测试数据本身来看，高压开关特性测试仪的速度和行程并不是独立产生的。速度测试需要结合传感器采集到的位移变化和时间数据进行计算，而行程本身又依赖传感器对动触头运动过程的准确采集。因此，传感器安装出现问题时，可能同时影响速度、行程等相关测试数据。产品可以对刚分、刚合速度以及指定时间段或行程段平均速度进行测试，同时还可以测量动触头行程、接触行程、开距、超行程等参数。

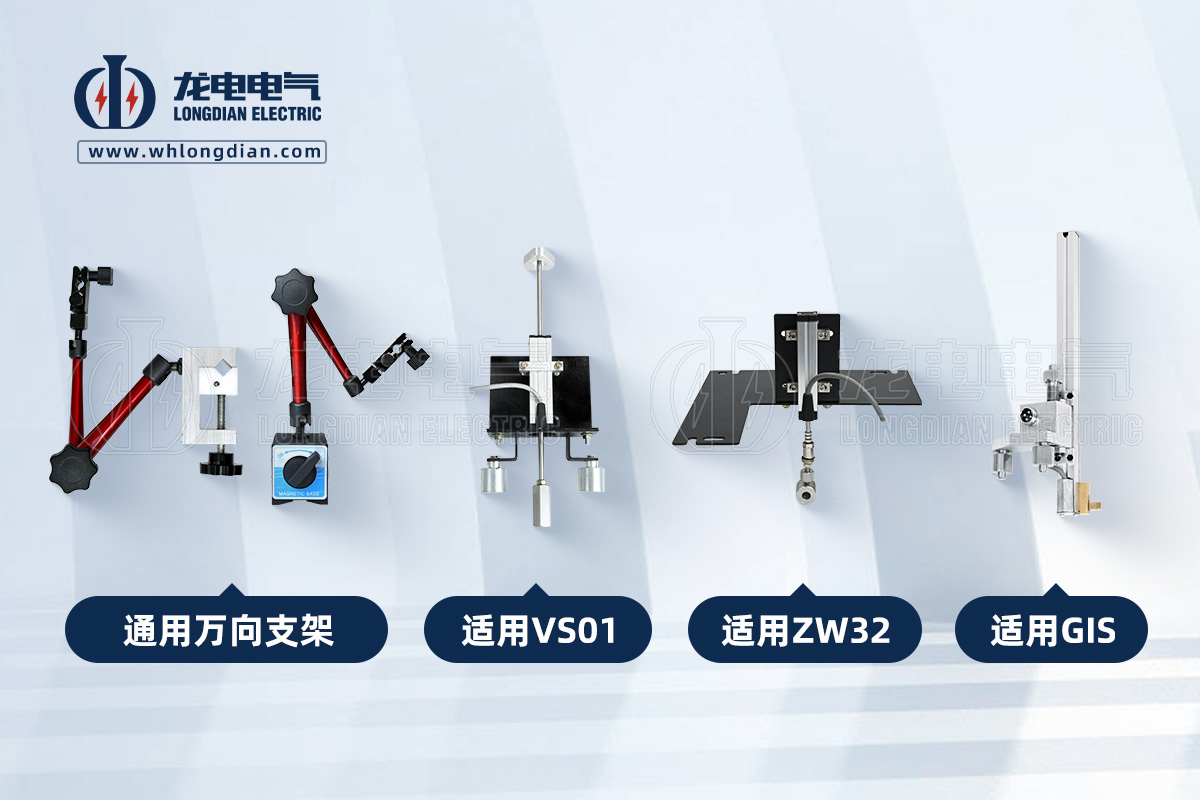

在实际安装时，还需要根据断路器的结构选择合适的连接方式。对于万能传感器，也就是加速度传感器，产品安装要求中明确，在测量行程时需要将传感器吸附在断路器动触头行程杆上，并且测试对象必须是直线运动；如果安装在拐臂上进行旋转运动测量行程，则属于错误安装方式。对于横向运动，则需要固定在横杆上，同时保证传感器正面朝向运动方向。

因此，当高压开关特性测试仪出现速度异常、行程数据不正确或者没有速度数据显示时，可以优先从几个方面进行检查：首先确认仪器中选择的传感器类型与实际安装类型是否一致，其次检查传感器安装位置是否能够跟随被测机构正常运动，再检查传感器与动触头或拐臂之间的安装方向是否匹配，最后确认传感器长度等相关参数设置是否正确。产品现场故障排查内容也明确将传感器选项、安装位置以及传感器状态作为重点检查项目。

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关特性测试仪，可根据不同断路器结构配置直线传感器、旋转传感器、加速度传感器及激光传感器，用于速度、行程等机械特性参数测试。不同传感器对应不同安装方法，在实际测试过程中需要结合被测开关的运动机构进行选择和安装。

综合来看，高压开关特性测试仪传感器安装不对，最直接的影响就是测试信号采集不准确，进一步可能造成速度、行程等参数异常，严重时还可能出现没有速度数据显示的情况。对于LDGKC高压开关特性测试仪来说，传感器类型、安装位置、运动方向以及传感器长度设置都需要与实际被测断路器相匹配。

所以，在进行高压开关特性测试仪测试之前，除了检查断口接线，还应认真确认传感器安装状态。传感器选对、位置装对、方向匹配，同时将相应参数正确设置，才能让采集到的运动数据更加符合断路器实际机械动作过程，为后续速度、行程等参数分析提供可靠基础。
