高压开关特性测试仪直线传感器缓冲长度怎么留？约15mm安装方法及常见影响

高压开关特性测试仪直线传感器缓冲长度怎么留？在进行高压断路器速度、行程测试时，直线传感器安装是否合理，会直接影响运动信号的采集。如果缓冲长度没有留够，或者传感器与动触头运动方向不匹配，合分闸过程中就可能受到过冲影响。对于使用LDGKC系列高压开关特性测试仪进行测试的用户来说，直线传感器的安装方式和缓冲长度是现场测试时需要重点确认的内容。

按照LDGKC系列产品的安装要求，使用50mm直线传感器测试时，传感器的直线拉杆需要通过磁铁吸附在开关的垂直导电杆，也就是动触头位置，同时使用万向支架固定。传感器应在断路器分闸状态下安装，并保证电子尺与动触头保持垂直。

在缓冲长度方面，产品要求安装时先将电子尺拉出约15mm左右的缓冲长度。这个约15mm并不是测试行程本身，而是安装时预留的一段缓冲空间，其作用是为断路器合分闸过程中可能出现的上下运动和过冲留出余量，避免传感器受到过大的机械冲击。

因此，实际安装高压开关特性测试仪直线传感器时，可以在断路器处于分闸状态下进行安装，先将传感器固定好，再把电子尺预留约15mm的缓冲长度，同时检查传感器与动触头运动方向是否匹配。这个步骤完成后，再进行测试接线和参数设置，可以减少因安装方式不合适造成的测试异常。

为什么一定要留缓冲长度？从产品安装要求来看，断路器在合分闸过程中可能存在上下运动以及过冲行程。如果直线传感器没有预留缓冲空间，传感器的有效行程可能在机构动作过程中受到冲击，进而影响传感器正常工作，甚至造成传感器损坏。产品明确要求通过预留约15mm缓冲长度，避免合分闸时传感器因开关上下运动过冲而受到损伤。

除了缓冲长度，直线传感器本身的安装方向同样重要。对于直线传感器，产品要求电子尺与动触头垂直。如果安装后传感器运动方向与动触头实际运动方向不一致，采集到的位移变化就不能准确反映断路器的实际动作状态，从而影响速度和行程等测试数据。

传感器安装不对，对高压开关特性测试仪测试结果的影响并不只体现在某一个参数上。LDGKC高压开关特性测试仪的测试项目包括刚分、刚合速度、指定时间段平均速度，以及动触头行程、接触行程、开距、超行程和过冲行程或反弹行程等。由于速度和行程数据都需要依赖传感器采集运动信息，因此传感器安装异常可能同时影响多个测试结果。

传感器类型选错，也可能造成测试异常。比如实际安装的是直线传感器，但仪器中选择了其他类型传感器，就会导致测试参数不匹配。现场遇到没有速度数据显示的情况时，产品给出的排查方向之一就是检查传感器选择是否正确，以及实际安装位置是否符合对应传感器的使用方式。

传感器安装位置不正确，同样会影响测试结果。例如旋转传感器需要根据主轴或拐臂的旋转运动进行安装，如果安装在不发生有效运动的位置，就可能无法采集到正常的运动信号。对于万能传感器，也就是加速度传感器，用于行程测试时要求安装在断路器动触头行程杆上，并且测试对象需要是直线运动；如果安装在拐臂上进行旋转运动测量行程，则属于不正确的安装方式。

除了安装位置和缓冲长度，直线传感器的长度参数也需要与实际使用规格一致。LDGKC高压开关特性测试仪可以在参数设置中输入当前直线传感器的实际长度，标准配置为50mm，其他规格也可根据测试需要选择。如果实际使用的传感器长度发生变化，而仪器中的参数没有同步调整，产品明确提示会导致测量结果不准确。

需要注意的是，约15mm缓冲长度是产品给出的具体安装要求，不能将这段缓冲长度理解成所有断路器都必须按照固定结构尺寸安装。实际安装过程中，仍然需要结合被测开关的运动机构、动触头位置以及传感器安装空间进行调整，但产品明确要求在安装时先拉出约15mm左右的缓冲长度。

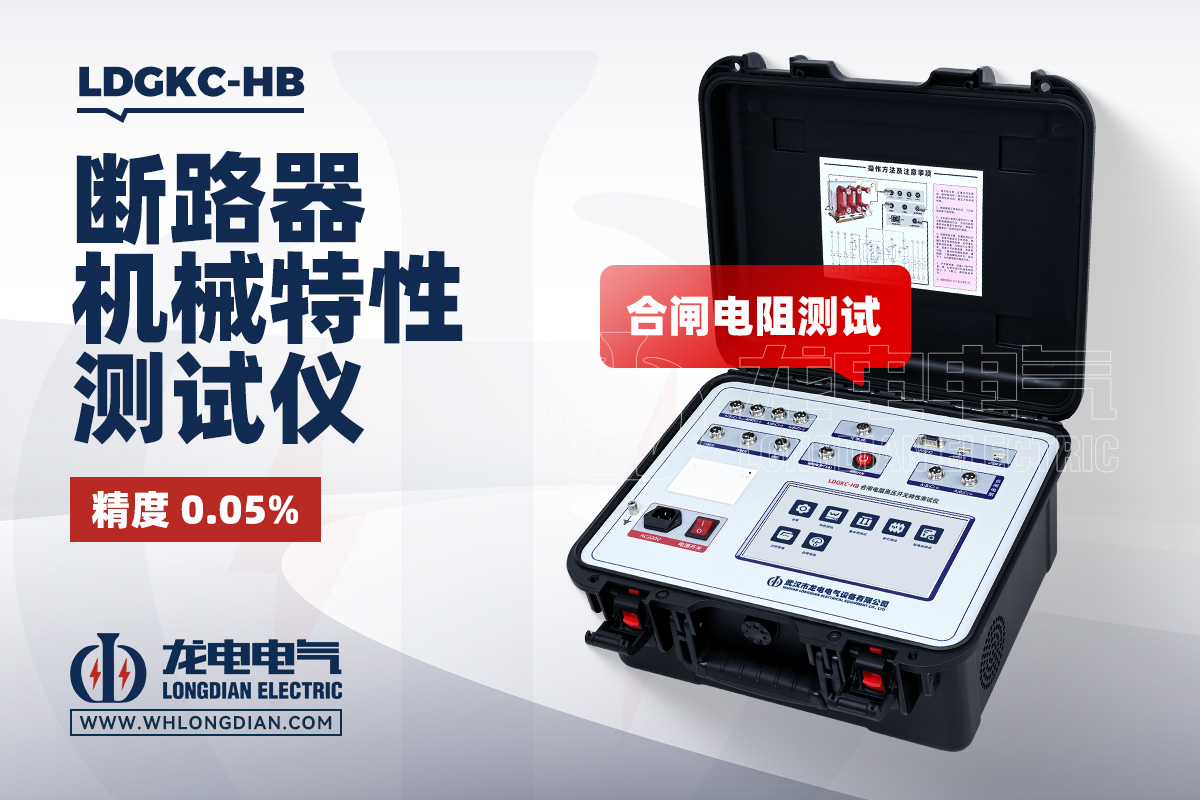

武汉市龙电电气设备有限公司研发生产LDGKC系列高压开关特性测试仪，可配置直线传感器、旋转传感器、加速度传感器以及激光传感器，用于高压断路器速度、行程等机械特性参数测试。针对直线传感器安装，产品要求保持传感器与动触头运动关系正确，并预留约15mm缓冲长度，以减少合分闸动作过程中机构过冲对传感器造成的影响。

综合来看，高压开关特性测试仪直线传感器缓冲长度怎么留，核心就是按照产品安装要求，在安装时先将电子尺拉出约15mm左右，同时保证传感器与动触头垂直，并通过万向支架可靠固定。这样做主要是为断路器合分闸过程中的上下运动和过冲预留空间，降低传感器受到机械冲击的可能。

而高压开关特性测试仪传感器安装不对，则可能进一步影响速度、行程等测试数据，严重时还可能出现没有速度数据显示的情况。因此，现场测试前除了检查断口接线，还应重点确认传感器类型、安装位置、运动方向、缓冲长度以及传感器长度参数是否正确。对于LDGKC系列高压开关特性测试仪而言，传感器安装是否规范，是获得有效测试数据的重要基础。
