电缆故障测试仪测试前的准备工作有哪些？从现场检查到参数设置一次了解

电缆发生故障后，为什么有时仪器本身没有问题，测试结果却不理想？很多时候，影响电缆故障测试效果的并不只是设备性能，还与正式测试前有没有做好准备工作有关。那么，电缆故障测试仪测试前的准备工作有哪些？ 从现场确认到测试参数设置，每一个环节都会影响后续波形判断和故障距离测量。

使用电缆故障测试仪之前，首先要明确被测电缆的基本情况，包括电缆电压等级、长度、型号、敷设方式以及当前故障现象。不同电缆的结构和测试条件存在差异，只有先了解线路基本情况，才能合理选择后续测试方式。LD-2004适用于110kV及以下不同等级、截面、介质及材质的电力电缆，可用于开路、短路、低阻、高阻泄漏和高阻闪络性故障测试。

正式测试前，还需要确认被测线路的现场状态。电缆故障测试涉及电力线路，测试前应结合现场工作流程确认线路状态、测试范围以及人员分工，避免在状态不明确的情况下直接进行测试。尤其是涉及高压闪络测试时，更需要提前确认现场条件和安全隔离措施，确保测试过程有明确的操作边界。

接下来是对电缆故障测试仪本身进行检查。首先检查仪器外观、测试接口以及连接部件是否正常，再确认供电状态是否满足现场测试要求。LD-2004主机采用内置电池供电，在无外接电源环境下可连续工作超过4小时，设备同时具备高压保护措施。 正式测试前提前确认电量，可以避免测试过程中因供电不足影响工作连续性。

仪器检查完成后，需要根据被测电缆情况选择合适的测试方式。电缆故障测试并不是所有线路都使用完全相同的参数，尤其是短电缆和长电缆，在测试脉冲选择方面需要有所区别。LD-2004提供7种测试脉冲，用于兼顾长电缆的测量距离和短电缆的测试盲区，因此测试前需要结合电缆实际长度选择合适的测试条件。

波速设置也是电缆故障测试仪测试前比较重要的一项准备。仪器通过测试脉冲在电缆中的传播时间计算故障距离，因此波速参数需要与被测电缆的实际传播特性相匹配。LD-2004预设4种常见介质波速，同时支持未知类型情况下的自定义波速测量，测试前可以根据电缆实际情况选择对应参数。

如果电缆长度已经比较明确，还可以结合线路实际长度对测试范围进行判断。选择量程时，不宜脱离实际电缆长度盲目设置过大的测试范围，而是应结合故障位置可能所在的区域进行选择。合理的测试范围有利于观察波形，也方便后续判断故障反射位置。

在参数设置完成后，就进入接线前检查环节。此时需要确认被测相、测试端以及相关连接状态，确保测试线路连接正确、接触可靠。对于电缆故障测试而言，接线状态会直接影响信号采集，因此接线完成后应再次检查各连接点，避免因为接触不良、接错测试对象等原因导致波形异常。

如果测试对象属于高阻泄漏或者高阻闪络故障，还需要提前确定采用哪种测试方法。LD-2004支持多次脉冲法和单次闪络法，可用于高阻泄漏、高阻闪络性故障测距。测试前根据故障现象和现场条件选择合适方法，有利于后续获得更加容易分析的反射波形。

正式采集数据之前，可以先观察测试界面的基础状态和现场背景信号，确认仪器能够正常采集并显示波形。LD-2004支持波形压缩和扩展，并具有自动判距功能，测试过程中可以结合波形变化判断反射信号是否清晰。 如果波形明显异常，应先检查参数和连接状态，而不是直接进入故障距离判断。

对于一些比较复杂的故障现场，测试前还应提前确认后续定点方式。电缆故障测试仪主机主要用于确定故障距离，而实际开挖前通常还需要进一步进行精确定点。LD-2004配套声磁数显同步定点仪，可以显示故障点与传感器探头之间的距离，并具备电缆路径和埋设深度探测功能，可用于后续故障点精确定点。

因此，电缆故障测试仪的测试前准备并不是简单地“打开仪器、接上线就开始测试”。更合理的流程应该是先确认电缆和现场状态，再检查设备和供电条件，根据电缆长度选择测试脉冲和量程，同时确认波速参数，完成接线检查后再开始正式采集波形。

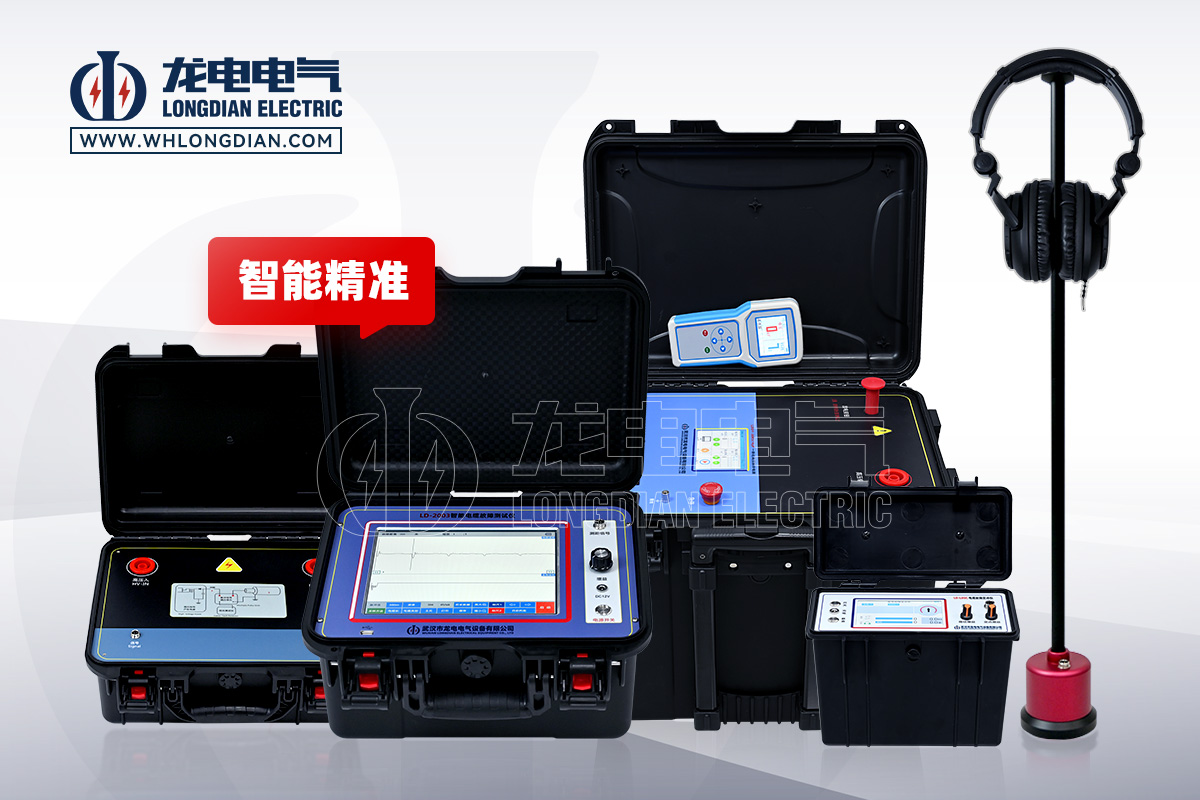

武汉市龙电电气设备有限公司研发生产 LD-2004电缆故障测试仪，面向电力电缆开路、短路、低阻、高阻泄漏及高阻闪络等故障检测场景，具备多种测试脉冲、自动判距和波形分析功能。 在实际使用时，做好测试前准备，再根据电缆类型、长度和故障特点选择合适的测试参数，有助于提高后续故障测距和现场定点的稳定性。

总体来说，电缆故障测试仪测试前最重要的不是急着开始采集，而是先把“电缆情况、现场状态、仪器状态、测试参数和接线状态”逐项确认清楚。 前期准备越充分，后续波形分析和故障定位过程就越容易判断，也能够减少因为参数设置或现场条件不明确造成的重复测试。
