全自动互感器测试仪和常规测试方式有什么区别？测试效率与操作方式详解

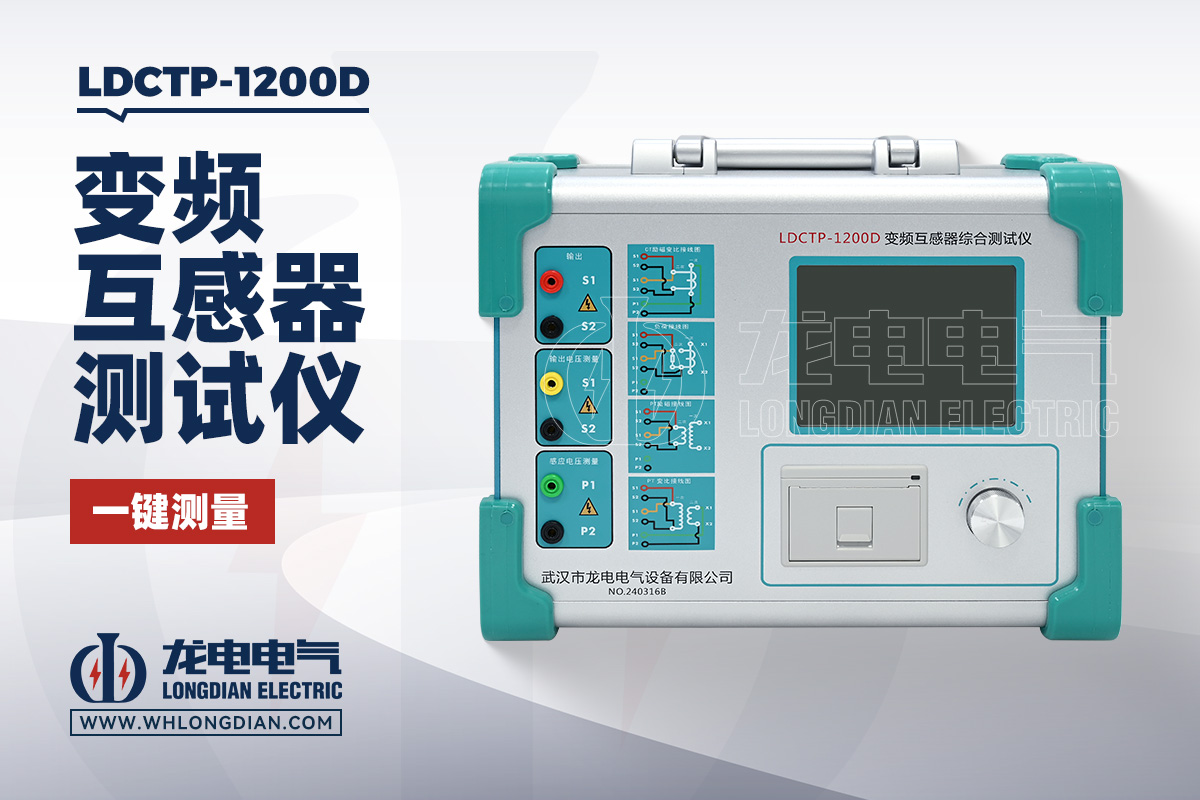

在CT、PT现场试验中，全自动互感器测试仪和传统的互感器测试方式到底有什么区别？为什么现在越来越多的互感器测试工作开始采用自动化测试设备？从实际测试过程来看，两者的主要区别并不只是设备外观不同，而是在测试原理、接线方式、参数设置、项目组合以及测试结果处理等方面存在明显差异。武汉市龙电电气设备有限公司研发生产的LDCTP-1200D全自动互感器测试仪，就是针对传统互感器测试方式进行技术改进的一类设备。

传统互感器测试方式通常是建立在调压器、升压器、升流器以及相关辅助设备基础上的测试方案，需要根据不同试验项目配置相应设备，再通过人工调节和配合完成测试。LDCTP-1200D则采用变频测试方式，在传统测试方式基础上进行了集成化设计，将多个互感器测试环节集中到一套设备中，减少了现场试验过程中设备之间的配合工作。

在测试设备组成方面，传统方式往往需要根据试验项目配备不同的测试单元，而全自动互感器测试仪强调的是测试功能集成。LDCTP-1200D可以用于CT、PT测试，能够完成二次绕组电阻、励磁特性、变比、极性以及CT二次负荷等测试项目，现场进行不同项目试验时，不需要频繁更换整套测试设备。

在操作流程方面，常规测试更依赖试验人员对设备进行逐步调节，而全自动互感器测试仪则更加注重参数设置后的自动测试。以LDCTP-1200D为例，测试时可以根据所选择的试验项目自动显示相关参数设置内容，并动态显示对应接线图，试验人员完成接线和参数设置后即可启动测试，降低了不同测试项目之间切换时的操作复杂度。

在测试项目组合方面，全自动互感器测试仪能够将多个测试项目集中完成。对于CT，LDCTP-1200D可以完成直阻、励磁、变比、极性等测试，同时还可以进行二次负荷测试；对于PT，则可以开展二次绕组电阻、励磁、变比和极性等项目。传统测试方式需要根据具体项目调整设备和测试回路，而集成化的全自动互感器测试仪可以减少这种重复操作。

在励磁特性测试方面，两种方式的技术路线也有所不同。传统工频测试通常需要较高的测试电压，而LDCTP-1200D采用变频法测试CT、PT伏安特性，通过降低测试频率来降低达到相同励磁状态所需的输出电压，从而在设备输出能力范围内完成相关测试。其交流输出最大为180Vrms、12Arms，峰值电流可达到36A，并可用于拐点特性等参数测试。

在数据处理方面，传统方式完成测试后，部分数据需要试验人员进一步整理和计算，而全自动互感器测试仪能够直接根据测试结果给出相应参数。LDCTP-1200D可以自动计算拐点电压、拐点电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数等相关参数，并可形成励磁曲线和误差曲线，便于查看和分析测试结果。

在误差测试方面，全自动互感器测试仪同样具有较强的集成性。例如针对相应类型的保护级CT，可以输出5%和10%误差曲线及误差数据；针对计量级CT，还可以显示比值差和相位差等测试结果。这样在完成基础测试后，可以进一步查看与互感器准确度相关的结果参数。

在数据保存和报告处理方面，LDCTP-1200D提供了内部数据存储、U盘导出以及后台分析等功能，还配有面板打印机，可以直接输出测试结果。相比需要人工整理测试数据的传统方式，这种集成式的数据处理方式更适合现场连续开展多组互感器测试。

需要注意的是，“全自动”并不代表测试人员完全不需要参与。互感器测试仍然需要按照被测CT或PT的类型正确完成试验接线，并根据铭牌参数设置额定二次电流、等级、频率等基础参数。自动化设备主要解决的是测试过程中的参数控制、测试执行、数据计算和结果整理，而安全接线、试品状态确认以及测试结果判断仍然需要由专业人员完成。

从现场应用角度来看，全自动互感器测试仪与传统测试方式最大的区别，可以概括为“设备集成度更高、测试流程更集中、自动计算更多、数据处理更方便”。传统方式并不是不能完成互感器测试，而是需要更多设备之间的配合以及人工操作；全自动互感器测试仪则通过集成功能和软件控制，将多个测试环节整合到一台设备中。

武汉市龙电电气设备有限公司研发生产LDCTP-1200D全自动互感器测试仪，面向CT、PT特性检测，可完成二次绕组电阻、励磁特性、变比、极性、二次负荷及相关误差参数测试。设备采用变频测试技术，并结合自动参数计算、测试数据存储、U盘导出、报告打印及后台分析等功能，适用于互感器现场测试和相关试验工作。

因此，在选择全自动互感器测试仪时，不应只看设备是否标注“全自动”，还应重点关注实际能够完成哪些测试项目、测试方式是否适合现场应用、参数设置是否方便以及测试结果是否完整。对于需要开展CT、PT多项目测试的场景，设备功能的集成程度和测试流程的连续性，往往比单一参数更值得关注。
