高压开关特性测试仪内触发和外触发有什么区别？两种测试方式详解

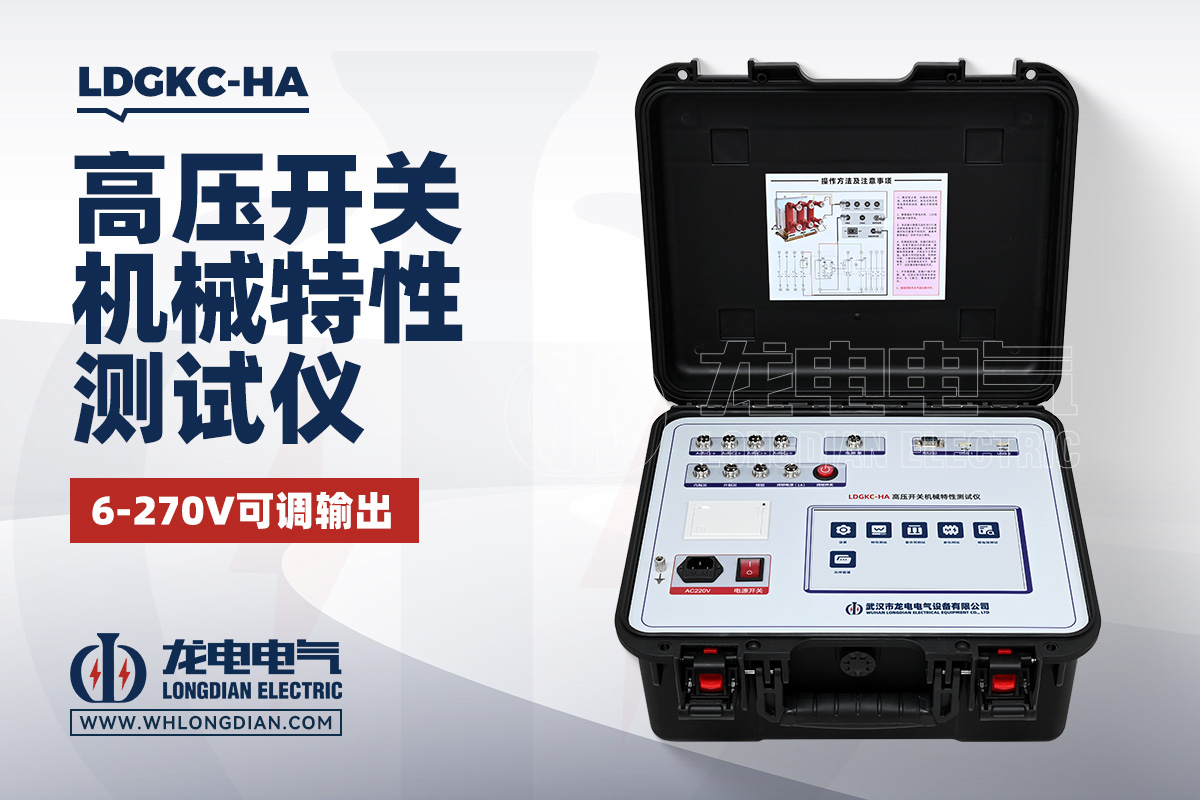

高压开关特性测试仪内触发和外触发有什么区别？现场测试断路器时，什么时候应该使用内触发，什么时候更适合采用外触发？这是使用高压开关动特性测试仪时经常遇到的问题。两种方式最大的区别，在于断路器分、合闸动作所使用的操作电源来源不同。武汉市龙电电气设备有限公司研发生产LDGKC高压开关特性测试仪，同时支持内触发、外触发和手动触发，可根据被测断路器的控制回路和实际负载情况选择相应方式。

高压开关特性测试仪的内触发，是指由测试仪内部提供直流操作电源，直接对断路器进行分闸或合闸控制。LDGKC的内部直流操作电源输出范围为DC6～270V，默认操作电压为DC220V，现场可以根据被测断路器线圈的实际动作电压进行设置。采用这种方式时，测试仪既承担操作控制，又负责采集断口信号并完成机械特性测试。

外触发的工作方式则不同。采用外触发时，不使用测试仪内部直流电源直接驱动断路器，而是使用现场原有操作电源完成合闸或分闸动作，测试仪负责采集断路器分、合闸线圈的电压信号，并以此作为触发计时依据。因此，外触发本质上是一种“现场电源负责动作、测试仪负责采集”的测试方式。

从适用场景来看，内触发通常适用于测试仪内部操作电源能够满足断路器线圈负载要求的情况。现场接线时，需要将合闸控制线、分闸控制线以及公共线接入测试仪的内触发接口，并根据控制回路确定具体接线位置。同时，应注意切断高压开关自身的操作电源，避免两种电源同时作用造成冲突。

外触发则更适合操作线圈驱动电流较大、测试仪内部电源难以直接驱动的断路器。产品测试内容明确提到，交流断路器、永磁断路器，以及线圈电流较大而无法由仪器驱动的设备，可以采用外触发方式。此时测试仪只负责采集相关电压、电流信号，不直接承担较大负载的分合闸驱动。

这一点对于高压开关特性测试仪的实际选型和使用非常重要。LDGKC内部操作电源的最大带载能力为20A，而部分电磁机构开关的合闸线圈驱动电流可能达到几十安培甚至更高。当实际线圈负载超过测试仪内部电源的带载能力时，就不适合强行采用内触发方式，而应根据现场条件选择外触发。

从接线方式来看，内触发主要连接测试仪提供的合闸、分闸控制线和公共线，通过内部电源完成断路器操作；外触发则需要将控制线接入外触发接口，再使用外触发线连接到断路器合闸或分闸线圈两端，也可以根据现场控制回路连接到相应控制点。接线之前，需要结合现场控制屏接线情况进行判断。

内触发和外触发在测试目的上并没有本质区别，最终都可以用于获取断路器的分、合闸测试数据。区别主要在于断路器动作的实现方式。内触发由高压开关特性测试仪提供操作电源，外触发则借助现场操作电源动作。测试仪最终仍然通过断口状态变化以及相关采集信号，完成动作时间等参数的记录与计算。

高压开关特性测试仪采用外触发时，还需要注意采集时间的设置。设备需要在设定的采集时间内等待现场操作电源信号，因此采集时间不能设置得过短。LDGKC在外触发测试时，可以将采集时间设置在约5秒左右，具体还应根据现场测试过程进行调整，超过采集时间可能无法获得有效数据。

内触发方式同样需要合理设置参数。除操作电压外，还涉及触发时间等设置。LDGKC的设置界面可以选择触发方式，并输入当前断路器线圈动作电压。只有操作电压、触发时间与断路器控制回路相互匹配，才能正常完成测试。

在现场测试中，如果采用手动方式操作断路器，还可以使用手动触发。手动触发不需要连接控制线，而是在测试界面启动采集后，再快速进行手动分闸或合闸。此时测试仪可以采集弹跳、同期、平均速度等相关数据，但合闸时间和分闸时间属于评估值。

对于操作线圈负载较大的设备，选择外触发不仅是为了完成测试，更重要的是避免测试仪内部操作电源超负荷工作。现场如果出现测试仪无法驱动断路器、并伴随过载提示的情况，应检查线圈负载和控制回路，而不是简单延长触发时间。对于确认负载较大的设备，可以根据实际条件改用外触发方式。

此外，如果测试仪本身的内部直流输出出现异常，也可以根据现场条件采用外触发完成测试。相关处理内容指出，在内部没有正常直流输出的情况下，如果现场急需进行测量，可以采用外触发方式完成测试，之后再对设备进行进一步处理。

值得注意的是，外触发并不意味着可以忽略断口接线。无论采用内触发还是外触发，高压开关特性测试仪都需要正确采集断路器断口状态。如果断口测试线没有接好，即使断路器已经完成动作，测试界面仍可能出现“断口未动作”的提示。因此，触发方式和断口信号采集是两个不同环节，现场排查时需要分别确认。

武汉市龙电电气设备有限公司研发生产LDGKC高压开关特性测试仪，提供内触发和外触发两种主要操作方式。内触发采用仪器内部DC6～270V可调直流电源完成分合闸控制；外触发则采集断路器线圈的交流或直流电压信号，适用于现场操作电源驱动以及部分线圈负载较大的断路器测试。

从实际应用来看，可以将两者简单理解为：内触发是“测试仪供电并操作开关”，外触发是“现场电源操作开关、测试仪负责采集”。选择哪一种方式，主要取决于断路器操作线圈的负载、控制回路结构以及现场操作条件，而不是单纯根据断路器电压等级来决定。

因此，在使用高压开关特性测试仪时，首先应确认断路器的控制电压、线圈负载和现场操作电源条件。如果内部电源能够满足操作要求，可以采用内触发；如果线圈驱动电流较大，或者现场条件更适合使用原有操作电源，则可以采用外触发。两种方式配合正确的断口接线后，都可以用于断路器机械特性测试。

总体来说，高压开关特性测试仪内触发和外触发的核心区别，就是断路器分合闸操作的电源来源不同。LDGKC高压开关特性测试仪通过内触发、外触发等方式适应不同现场条件，实际使用时应根据被测断路器控制回路、线圈负载及测试要求合理选择，才能使测试过程更加顺畅。
