高压开关特性测试仪在预防性试验中的应用：断路器机械特性检测要点

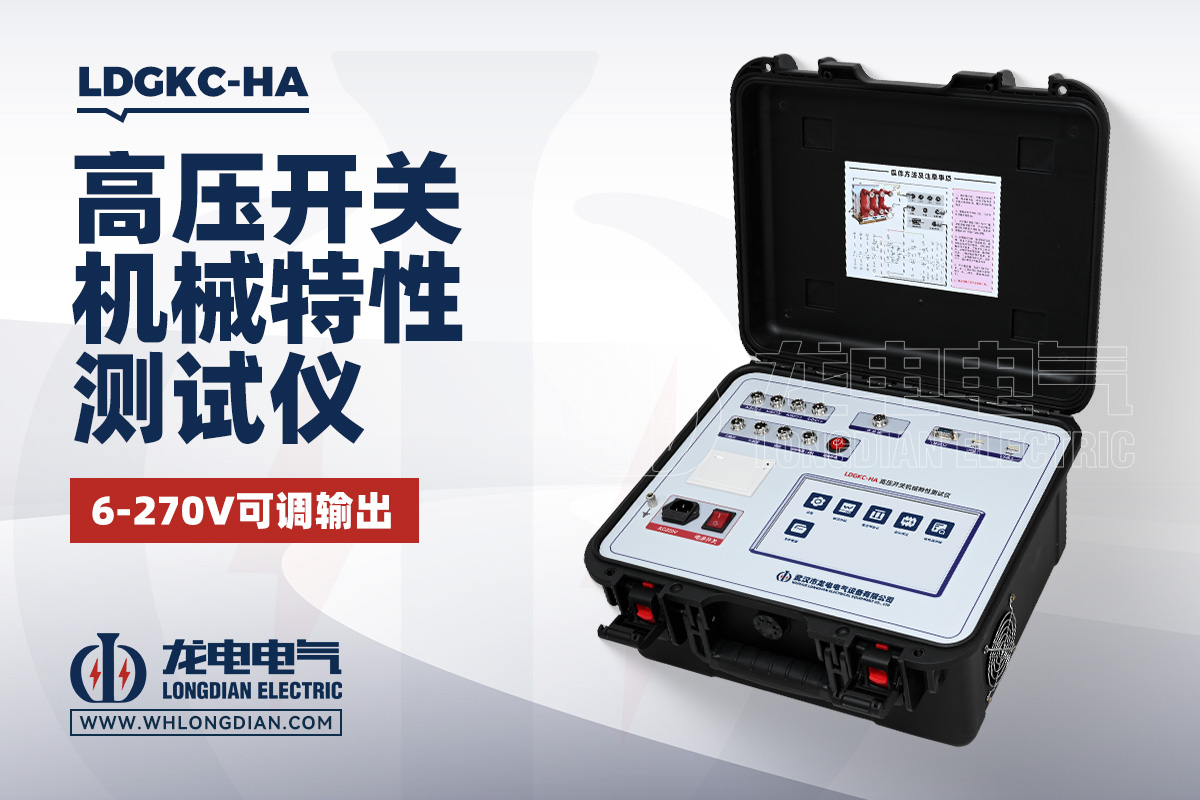

高压开关特性测试仪在预防性试验中主要检测什么？断路器经过长期运行后，为什么还需要检查分合闸时间、三相不同期以及速度、行程等机械参数？对于高压断路器而言，预防性试验不仅需要关注绝缘等电气性能，机械动作状态同样是现场检查的重要内容。高压开关特性测试仪可以通过断口信号和传感器，对断路器动作过程中的时间、速度、行程等参数进行测试，为设备状态检查提供数据依据。武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪，就针对高压断路器机械特性测试配置了相应的测试功能。

在高压开关预防性试验中，断路器机械特性测试的一个重要内容，就是检查分闸和合闸动作是否符合设备实际运行要求。断路器动作并不是简单的“分”或者“合”，还涉及动作时间以及不同相、不同断口之间的时间差。因此，高压开关特性测试仪首先可以用于采集断路器各断口的动作信号，并计算分闸时间、合闸时间、相内不同期、相间不同期以及弹跳时间等参数。

三相不同期是预防性试验中比较值得关注的一项机械特性参数。其含义是三相分闸或合闸时间最大值与最小值之间的差值。如果三相动作时间存在明显差异，就需要结合设备历史数据、检修情况以及实际运行状态进一步分析。因此，使用高压开关特性测试仪对三相断口进行同步采集，可以为后续状态判断提供基础数据。

对于多断口断路器，同相不同期同样具有实际测试意义。LDGKC高压开关特性测试仪设置12路断口测试输入，可以同时采集多路金属触头断口，并支持6路主断口和6路辅助断口的测试。通过多路断口同步采集，可以对多断口设备的动作时间和断口状态进行分析。

弹跳也是高压开关特性测试仪在机械特性检查中的一个测试项目。断路器合闸过程中，动、静触头可能出现接触和分离的过程，测试仪可以记录弹跳时间和弹跳次数。与单纯观察开关最终是否合闸相比，这类动态参数能够提供更多动作过程信息，有利于结合历史测试数据进行趋势分析。

除了断口时间，高压开关特性测试仪还可以配合速度传感器检测断路器机械运动。LDGKC支持直线传感器、旋转传感器、万能传感器以及选配的激光传感器，可以根据不同断路器机构选择相应的测量方式。速度测试项目包括刚分速度、刚合速度以及指定时间段或指定行程段的平均速度。

对于预防性试验而言，速度参数的价值在于帮助了解断路器操作机构的动态特征。单独看合闸时间或者分闸时间，只能得到一个时间结果，而结合速度、行程曲线，可以进一步观察机构在动作过程中的运动变化。LDGKC可以对动触头行程、接触行程、超行程以及过冲或反弹行程进行测量，因此能够将时间测试与机械运动测试结合起来。

传感器选择是开展速度和行程测试时需要重点确认的环节。直线运动机构适合采用直线传感器，主轴或拐臂等旋转机构则需要相应的旋转传感器。传感器如果选择错误，或者安装位置无法跟随断路器产生有效运动，就可能导致速度和行程数据无法正常获得。因此，在预防性试验中使用高压开关特性测试仪时，传感器型号和安装方式也属于测试准备工作的重要部分。

对于部分真空断路器，可以采用直线传感器测量动触头行程；对于采用主轴或拐臂传动的开关，则可以根据实际结构安装旋转传感器。LDGKC配套的50mm直线传感器测量范围为0～50mm，分辨率为0.1mm，同时可根据实际测试对象选配不同长度的直线传感器。

高压开关特性测试仪在预防性试验中的另一个应用，是检查断路器的操作机构是否能够按照设定条件正常完成分合闸动作。LDGKC内部集成直流操作电源，输出范围为DC6～270V，电压连续可调，可以根据被测断路器线圈的动作电压进行设置。对于符合内部电源负载能力的设备，可以采用内触发方式进行相应操作。

需要注意的是，内部电源并不适用于所有断路器。LDGKC内部操作电源最大带载能力为20A，对于部分线圈驱动电流较大的断路器，如果内部电源无法直接完成操作，可以结合现场条件采用外触发方式。外触发时由现场操作电源完成断路器动作，测试仪负责采集相应的电压、电流信号并进行触发计时。

在预防性试验中，如果需要对断路器低电压动作能力进行检查，还需要关注测试仪是否具有相应的电压调节能力。LDGKC的内部直流电源能够在DC6～270V范围内调节，并支持低电压测试，可根据试验要求设置相应电压后进行测试。

对于重合闸功能相关的检查，高压开关特性测试仪也可以发挥作用。LDGKC设置了合分、分合、分合分等重合闸测试功能，测试前需要按照试验要求设置对应的时间参数，然后进入测试界面开展试验。这样可以对断路器连续动作过程中的相关时间参数进行记录。

现场开展预防性试验时，测试数据的可保存和复核同样重要。LDGKC可以存储测试数据，并通过USB接口将数据保存到U盘，同时配置热敏打印机，可直接打印测试数据。对于需要进行周期性检测的设备，将本次测试结果与以往测试结果结合起来查看，更便于掌握断路器机械特性参数的变化情况。

高压开关特性测试仪的实际应用还需要考虑现场接线。进行断口测试时，测试线需要根据被测断路器的具体结构正确连接。对于户内10kV开关和户外开关，其断口测试线的接线方式存在区别，因此现场测试前应结合设备结构确认具体接线方法。

在高压开关预防性试验中，如果测试界面出现断口未动作，而断路器实际已经完成动作，应先检查断口测试线连接情况，再检查对应断口通道的状态。LDGKC共有12个断口测试输入，每个断口可以独立使用；通过对测试通道状态进行检查，可以进一步判断异常来自现场接线还是测试通道。

安全方面同样需要重视。现场进行高压开关测试时，应先可靠接地，再连接断口测试线以及其他测试线。尤其对于较高电压等级的设备，断口与地之间可能存在感应电压，正确的接线顺序有助于保护测试设备和现场人员。

从应用流程来看，高压开关特性测试仪进行预防性试验时，可以先根据被测断路器类型确定测试方式，再完成断口线和传感器安装，然后设置操作电压、采集时间、传感器类型等参数，最后根据试验项目完成分闸、合闸或重合闸测试。LDGKC的参数设置界面支持开关类型、传感器、触发方式、行程、操作电压和采集时间等相关设置。

武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪，围绕高压断路器机械特性检测配置了断口、时间、速度、行程以及分合闸控制等功能。设备支持12路断口信号采集，可测试分合闸时间、三相不同期、同相不同期、弹跳时间及次数，并可配合传感器完成速度和行程测试。

总体来看，高压开关特性测试仪在预防性试验中的主要作用，是把断路器动作过程中的动态信息转换成可记录、可比较的测试数据。通过分合闸时间、不同期、弹跳、速度和行程等参数，可以更全面地了解断路器机械动作状态。对于需要进行周期性检验的高压开关设备，这些测试数据也可以作为后续检修和状态分析的参考。

因此，在开展高压开关预防性试验时，高压开关特性测试仪的选择不能只关注单一参数，而应结合被测断路器的断口数量、机构结构、传感器类型、测试项目以及操作方式进行配置。武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪，可根据不同断路器的测试条件完成相应机械特性检测，为现场预防性试验提供时间、速度、行程和断口状态等测试数据。
