三通道变压器直流电阻测试仪核心参数有哪些？采购选型必看

采购三通道变压器直流电阻测试仪时，到底应该重点看哪些参数？很多采购人员首先关注最大测试电流和最大测量电阻，但实际使用中，测试电流是否匹配、测量范围是否覆盖现场变压器绕组、准确度是否满足要求，以及是否具备三相测试和稳定性判断功能，同样会直接影响测试效果。因此，选择三通道变压器直流电阻测试仪不能只比较某一个数字，而应该把几个核心参数放在一起看。

首先需要关注的是测试电流。变压器绕组通常属于低阻值测试对象，测试仪需要向绕组施加直流电流，并根据测试结果计算绕组电阻。不同阻值的绕组适合使用不同的测试电流，因此多档电流输出比单一测试电流更方便现场应用。同类设备可以设置20A、10A、5A、1A和0.1A等测试电流档位，可根据被测绕组的阻值范围进行选择。

第二个需要重点看的参数是测量范围。采购三通道变压器直流电阻测试仪时，不能只看标称的最大测试电阻，还要看不同测试电流对应的实际测量范围。例如同类设备20A档测量范围约为0.5mΩ～1Ω，10A档约为1.0mΩ～2Ω，5A档约为10mΩ～4Ω，1A档约为0.1Ω～20Ω，0.1A档可覆盖2Ω～200Ω。这样的参数设置说明，测试范围与输出电流是对应关系，不能把最大测量电阻单独拿出来比较。

对于变压器直流电阻测试来说，低阻测量能力尤其值得关注。很多变压器绕组的测试重点集中在较低电阻区域，如果设备虽然最大量程较高，但低阻端的测量范围不足，现场使用仍然可能受到限制。因此，采购三通道直流电阻测试仪时，应先了解实际测试变压器的类型和绕组阻值，再反过来确定所需要的测量范围。

准确度也是直流电阻测试仪的重要参数。相关设备的技术指标给出了“±（读数×0.2%＋2个字）”的准确度表达方式。 对于三相变压器而言，准确度不仅关系到单个电阻值的测量，还会影响不同相别数据之间的比较。因此采购时不能只看测试范围，还要结合准确度一起判断仪器是否适合实际试验要求。

三相测试功能是选择三通道变压器直流电阻测试仪时需要特别关注的一项参数。对于Yn型、Y型和△型绕组，不同接线形式对应不同的测试方式。带中性点的星形绕组可以采用三相同时测量，而不带中性点的星形绕组或角接绕组，则采用相应的三相分相测量方式。 因此，采购时需要确认仪器的三相测试模式是否与现场变压器结构相匹配，而不是仅仅看产品名称中有没有“三通道”。

数据稳定性判断也是容易被忽略的指标。变压器绕组属于具有电感特性的测试对象，直流电流施加以后，测试数据需要经过一定过程才能趋于稳定。相关设备可以自动计算5秒、15秒和30秒内的电阻变化率，辅助试验人员判断数据稳定性。 对于现场测试来说，这项功能有助于减少过早读取数据造成的误判。

采购时还应关注温度折算能力。绕组电阻会受到测试温度影响，因此在进行数据比较时，有些试验需要将测量结果折算到规定温度。设备可以设置测试温度、折算温度以及绕组材料，并根据这些参数对测试结果进行温度折算。 对于需要进行历史数据对比或者不同条件下数据比较的场合，这项功能具有实际意义。

除了测量参数，保护功能同样属于采购时应当查看的核心指标。变压器绕组在直流测试过程中存在反电动势和储能现象，因此仪器需要针对测试过程中的异常情况设置相应保护。同类设备具备反电动势保护、断线保护和断电保护等功能。 这类功能不能直接替代现场安全操作，但可以作为设备设计完整性的一个参考。

数据记录和输出方式也会影响现场使用效率。同类设备支持测试结果打印，本机可以存储一定数量的测试数据，同时支持外部存储，现场完成测试后可以进行记录查询和数据转存。 对于电力检修、设备制造和周期性试验来说，这些功能能够减少人工抄录工作，也方便后续查询测试结果。

从采购角度看，三通道直流电阻测试仪的参数可以大致分为几个层次来判断。第一层是“能不能测”，主要看测试电流和测量范围；第二层是“测得准不准”，主要看准确度以及数据稳定性判断；第三层是“用起来是否方便”，主要看三相测试方式、自动计算、温度折算、数据保存等功能；第四层则是“现场使用是否匹配”，需要结合变压器接线方式、绕组阻值和实际试验流程综合判断。

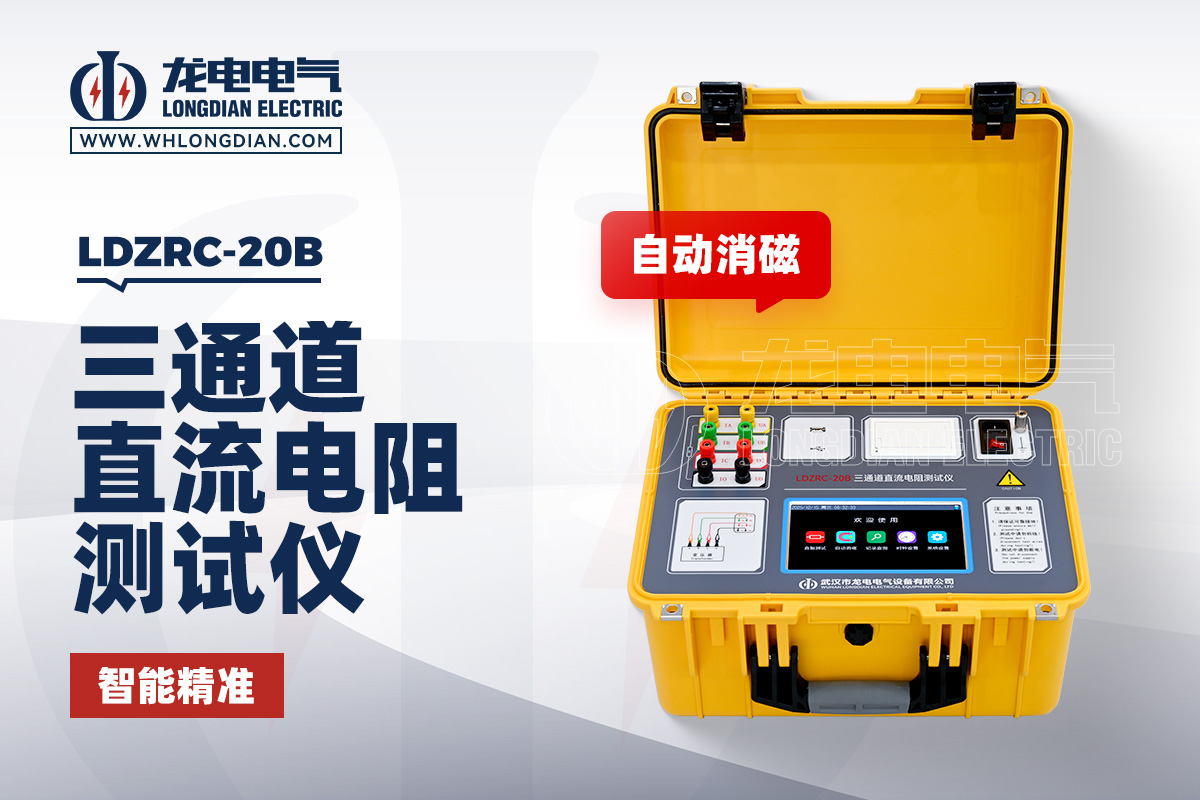

武汉市龙电电气设备有限公司生产LDZRC-20B 三通道变压器直流电阻测试仪，面向变压器绕组直流电阻测试应用。采购三通道变压器直流电阻测试仪时，可以重点关注测试电流、测量范围、准确度、三相测试方式以及数据处理功能，再结合实际被测变压器的绕组结构和阻值范围进行选择，而不应简单以单项参数的大小作为采购依据。

对于三通道变压器直流电阻测试仪来说，参数之间其实是相互关联的。测试电流决定对应的测量范围，测量范围关系到现场测试对象能否覆盖，准确度决定数据的参考价值，三相测试方式影响现场操作效率，而稳定性判断和数据管理则关系到测试结果的使用。采购时把这些指标放在一起比较，才能更准确地判断一台变压器直流电阻测试仪是否真正符合现场需求。
