高压开关特性测试仪在交接试验中的应用：断路器机械特性检测要点

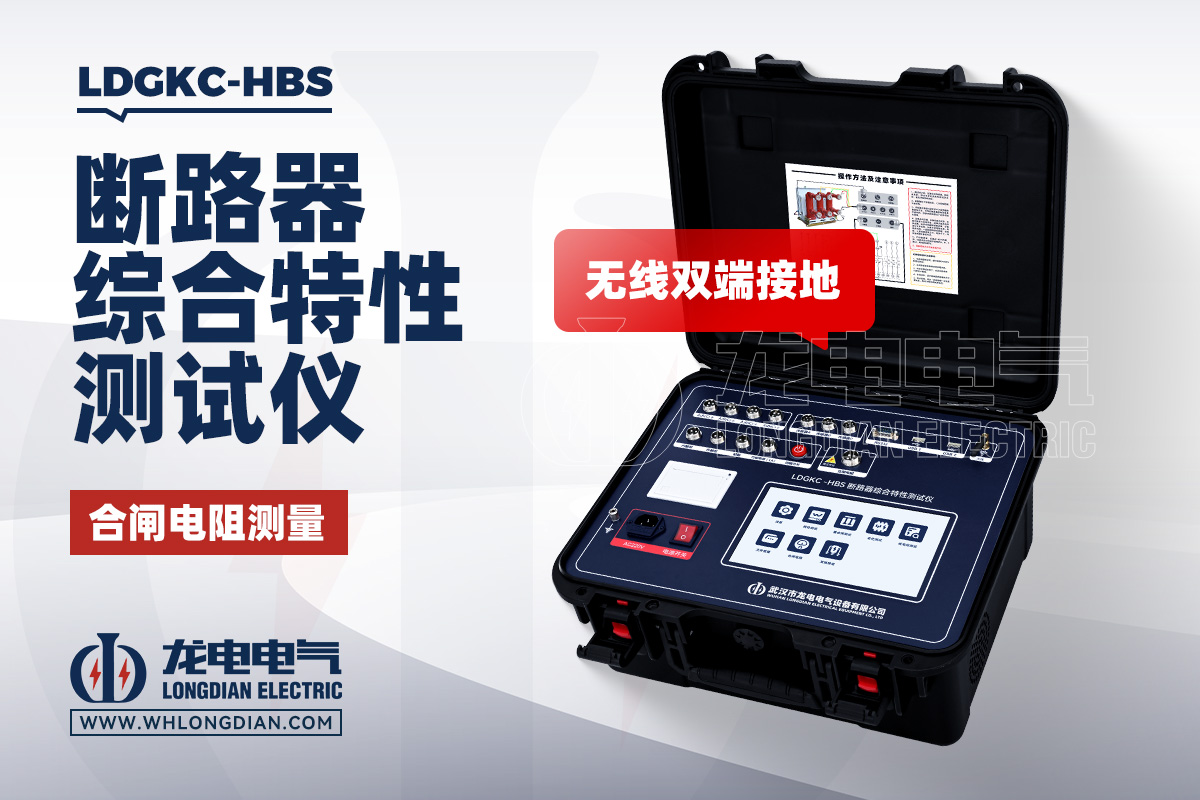

高压开关设备在新安装、检修后投入运行前，为什么要进行机械特性测试？高压开关特性测试仪在交接试验中主要检测哪些内容？对于断路器而言，除了检查电气连接和绝缘状态，分合闸动作是否正常、各断口动作是否协调以及操作机构的速度和行程是否符合要求，同样需要通过实际测试进行确认。武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪，可针对断路器分合闸时间、不同期、弹跳、速度和行程等机械特性进行测试，为现场交接环节提供测试数据依据。

在交接试验阶段，高压开关特性测试仪主要用于检查断路器的机械动作特性。设备通过采集断口状态变化，可以获得分闸时间、合闸时间、相内不同期、相间不同期、弹跳时间及弹跳次数等参数。这些数据能够反映断路器触头从动作开始到完成分闸或合闸的时间关系，是机械特性检查中的重要测试内容。

对于三相断路器而言，三相动作的一致性也是交接测试中需要关注的内容。高压开关特性测试仪可以通过多路断口同步采集，对不同相之间的动作时间进行比较。三相不同期反映的是三相分闸或合闸时间最大值与最小值之间的差异，而同相不同期则可以用于多断口设备不同断口之间的时间比较。

多断口设备在交接测试时，对测试仪的断口通道数量也有一定要求。LDGKC高压开关特性测试仪设置12路断口测试输入，可以采集多路金属触头断口，并支持主断口和辅助断口的相关测试。现场可以根据被测开关的实际断口数量进行连接，从而获得一次动作过程中的多路断口状态数据。

高压开关特性测试仪在交接试验中的另一个应用，是检查断路器合闸过程中的弹跳情况。断路器触头完成合闸时，动、静触头可能出现接触和分离过程，测试仪可以记录弹跳时间和弹跳次数。相比只确认断路器最终是否合闸，弹跳数据能够提供更多动作过程信息，方便结合设备实际情况进行分析。

如果交接试验还需要检查操作机构的机械运动，就需要使用速度和行程传感器。LDGKC高压开关特性测试仪可以测试刚分速度、刚合速度以及指定时间段或指定行程段的平均速度，同时支持动触头行程、接触行程、超行程以及过冲或反弹行程等项目。

不同类型断路器的机构结构存在差异，因此高压开关特性测试仪需要搭配合适的传感器。LDGKC支持直线传感器、旋转传感器、万能传感器以及选配激光传感器。直线运动机构可以采用直线传感器，采用主轴或拐臂旋转运动的机构则需要相应的旋转传感器，现场应根据实际机械结构选择安装方式。

以直线传感器为例，LDGKC配套的50mm直线传感器测量范围为0～50mm，分辨率为0.1mm，同时还可以根据实际测试对象选择不同长度的直线传感器。对于交接阶段需要进行行程测试的断路器，应先确认机构的实际运动范围，再选择对应传感器配置。

传感器安装是否正确，会直接影响速度和行程测试结果。采用直线传感器时，应保证传感器运动方向与被测机构的直线运动相匹配；采用旋转传感器时，则应根据主轴或拐臂的运动方式进行安装。如果传感器选择错误或者安装位置不产生有效运动，高压开关特性测试仪可能无法获得有效的速度、行程数据。

交接试验中的分合闸操作，还需要结合断路器控制电源条件进行。LDGKC内部集成直流操作电源，输出范围为DC6～270V，可以根据被测断路器线圈的动作电压进行设置，并提供内触发测试方式。对于满足内部电源带载条件的断路器，可以利用测试仪完成相应分合闸操作。

对于部分操作线圈负载较大的断路器，如果测试仪内部电源无法直接驱动，则可以根据现场条件采用外触发方式。外触发状态下，断路器利用现场操作电源完成分合闸动作，而高压开关特性测试仪负责采集线圈电压等信号并完成触发计时。这样可以根据不同断路器的控制条件调整测试方式。

交接测试过程中还需要关注断口状态是否能够正常采集。如果断路器实际已经动作，但测试界面没有出现对应的断口状态变化，应首先检查断口测试线连接是否正确。对于户内10kV开关和户外开关，断口测试线的具体连接方式有所不同，应按照被测设备的结构进行对应连接。

如果现场确认接线没有明显问题，还可以检查高压开关特性测试仪对应断口通道的状态。LDGKC设置有12个断口测试输入，每个断口可以独立使用。在没有连接测试线的情况下，对应状态应显示为分闸状态；连接测试线并按照规定方式进行短接检查后，断口状态能够由“分”变为“合”，可用于判断相应测试通道是否能够正常识别状态。

在交接阶段，如果需要进行低电压动作相关测试，也需要确认测试仪是否具有对应的电压调节功能。LDGKC内部直流操作电源能够在DC6～270V范围内调节，并支持低电压测试，可按照实际试验条件设置相应电压后开展测试。

对于需要进行重合闸测试的场合，高压开关特性测试仪也可以进行相应的参数设置和动作测试。LDGKC支持合分、分合、分合分等测试方式，测试前需要根据试验要求设置相关时间参数，再进入测试界面完成相应动作测试。

交接试验中的测试数据还具有后续复核价值。LDGKC可以保存测试数据，并支持通过USB接口进行数据保存，同时配有现场打印功能。对于新安装或者检修后的断路器，测试完成后形成的分合闸时间、不同期、速度、行程等数据，可以作为设备后续运行维护和复测时的参考。

现场使用高压开关特性测试仪开展交接测试时，安全接线同样需要放在前面。进行试验前应先做好可靠接地，再连接断口测试线和其他测试线。尤其是较高电压等级的开关设备，断口与地之间可能存在感应电压，正确的接线顺序有助于保障测试过程安全。

从实际测试流程来看，可以先确认断路器类型和断口数量，再根据机构结构选择直线、旋转或其他传感器，然后完成断口线、控制线和接地线连接，设置操作电压、采集时间等参数，最后根据交接测试项目进行分闸、合闸或重合闸测试。LDGKC的参数设置中包含开关类型、传感器、触发方式、行程、操作电压和采集时间等相关项目。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，主要围绕高压断路器机械动作过程进行测试，可采集多路断口信号，并配合不同传感器完成时间、速度和行程等参数测试。同时，设备支持内触发、外触发等操作方式，可根据现场断路器的控制条件选择测试方案。

需要说明的是，交接试验包含多个测试环节，具体试验项目应根据被测设备、现场条件以及相应试验要求确定。高压开关特性测试仪主要承担断路器机械特性相关测试，并不能替代交接试验中的其他检测项目。因此，在实际工程中应根据完整试验方案合理配置设备和测试内容。

总体来看，高压开关特性测试仪在交接试验中的主要应用，是对断路器分合闸动作及机械特性进行检测。通过断口时间、三相不同期、弹跳、速度和行程等数据，可以更直观地了解新安装或检修后断路器的动作状态，为后续设备验收和运行维护提供测试依据。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪具备多路断口采集、分合闸时间测试、不同期测试、弹跳测试、速度行程测试以及内外触发等功能。实际开展交接测试时，应结合断路器结构、测试项目和现场控制方式合理选择传感器及测试方法，使测试数据能够真实反映设备的机械动作状态。

因此，在高压开关设备交接过程中，高压开关特性测试仪的价值主要体现在对断路器机械动作状态进行量化检测。相比单纯观察开关是否能够分合，通过时间、速度、行程和断口状态等数据进行测试，更便于对设备安装调试后的实际动作情况进行记录和复核。
