多功能高压开关特性测试仪优势在哪？无线双端接地与合闸电阻测试解析

多功能高压开关特性测试仪优势在哪？为什么现在越来越多的变电站、电力检修单位和高压开关生产企业，更倾向于选择功能集成度较高的测试设备？对于断路器现场试验来说，测试不仅涉及分合闸时间，还包括三相不同期、弹跳、速度、行程、线圈电流、合闸电阻等多个参数，因此，一台设备能否覆盖较完整的测试项目，会直接影响现场试验的效率和数据完整性。

多功能高压开关特性测试仪的一个明显优势，是能够将断口时间测试与机械特性测试结合起来。以高压开关机械特性测试为例，可以对固有分闸时间、固有合闸时间、相内不同期、相间不同期以及弹跳时间、弹跳次数等参数进行测量。对于配置多路断口采集的设备，还可以同时获取多个断口的动作数据，便于对三相断路器及多断口开关进行综合分析。相关测试范围和采集方式可根据设备配置进行选择。

相比只能完成单一参数检测的设备，多功能高压开关特性测试仪更适合现场综合判断断路器状态。一次分闸或合闸动作后，除了得到时间数据，还可以结合行程曲线、速度曲线、线圈电流曲线等进行分析，从动作时间是否协调，到机械运动过程是否正常，都能够通过测试结果进行辅助判断。设备可显示合闸行程曲线、分闸行程曲线、合分行程曲线、分合分行程曲线以及线圈电流、电机储能等曲线。

速度测试也是多功能高压开关特性测试仪的重要组成部分。断路器的刚分速度、刚合速度以及指定时间段或指定行程段的平均速度，都可以通过相应传感器进行测量。根据断路器机械结构不同，可以选用直线传感器、旋转传感器、加速度传感器等进行速度与行程检测，从而获得动触头动作过程中的相关数据。

行程测试能够进一步反映断路器机械动作过程，包括动触头行程、接触行程、超行程以及过冲或反弹行程等。对于需要综合分析断路器机械状态的现场试验而言，把时间、速度与行程数据集中到同一套测试设备中，可以减少不同设备之间的重复接线，也便于对不同测试数据进行对应分析。

合闸电阻测试是多功能高压开关特性测试仪区别于普通时间测试设备的另一项实用功能。对于配置合闸电阻测量功能的设备，可以测试合闸电阻的投入时间和电阻值，同时结合相关断口动作数据，对合闸过程中触头和电阻投入状态进行分析。以相关设备参数为例，合闸电阻测量范围可达到100～5KΩ，分辨率为0.1Ω，准确度不超过±1%±1Ω。

在现场试验中，合闸电阻测试与断路器分合闸时间测试具有较强的关联性。通过同一台设备完成相关参数采集，可以减少测试人员在不同仪器之间切换的过程，也有利于将合闸电阻投入时间、电阻值与断口动作过程结合起来查看。因此，对于需要开展较完整高压开关机械特性检测的单位来说，合闸电阻测试属于比较实用的扩展功能。

无线双端接地则进一步解决了部分高压开关现场测试中的接线问题。相关设备支持无线双端接地测量方式，在测量断路器或常规断口时，可以通过两把测试钳分别连接断口接地排进行感应测量，不需要采用传统方式反复拆装部分接地连接，现场测试人员在接线、收线和调整测试位置时会更加方便。

对于户外高压开关、GIS等测试场景，无线双端接地功能具有一定的现场适应性。使用时仍需要按照现场安全要求正确接地和连接测试线，不能因为采用无线测量方式就忽略接地操作。相关设备的接线方式中，对普通断路器和GIS双端接地均有对应的连接要求，测试夹的位置也需要根据实际结构进行选择。

多功能高压开关特性测试仪在操作电源方面同样可以减少现场设备配置。部分设备内部集成操作电源，可提供DC6～270V连续可调直流输出，在一定条件下用于断路器分合闸控制和低电压动作试验。当被测断路器线圈驱动电流较大、内部电源无法直接驱动时，还可以采用外触发方式，由现场操作电源完成动作，测试仪负责采集相关信号。

从现场使用角度看，测试方式是否灵活，也是多功能高压开关特性测试仪的重要考察内容。设备可以根据不同断路器和控制回路情况采用内触发、外触发或手动触发方式。外触发方式主要用于仪器内部电源无法直接驱动的情况，而手动触发则适用于不需要连接控制线的部分测试场景。

对于电力试验人员来说，数据查看和保存功能同样属于设备实用性的一部分。测试数据与图形可以在屏幕上进行查看，设备支持测试数据保存，并可通过USB接口将数据导出至U盘或计算机进行后续分析，同时还可以现场打印测试数据、触头波形、行程曲线和电流曲线。

对于不同类型的高压开关，多功能设备的适应能力也需要重点关注。实际测试对象可能包括真空开关、少油开关、SF6断路器以及GIS组合电器等，不同设备在机械结构、操作机构、传感器安装方式以及控制回路方面存在差异。因此，选择多功能高压开关特性测试仪时，除了关注基础时间测试，还应结合断口通道数量、速度与行程测量、合闸电阻测试、无线双端接地、触发方式以及操作电源等功能综合判断。

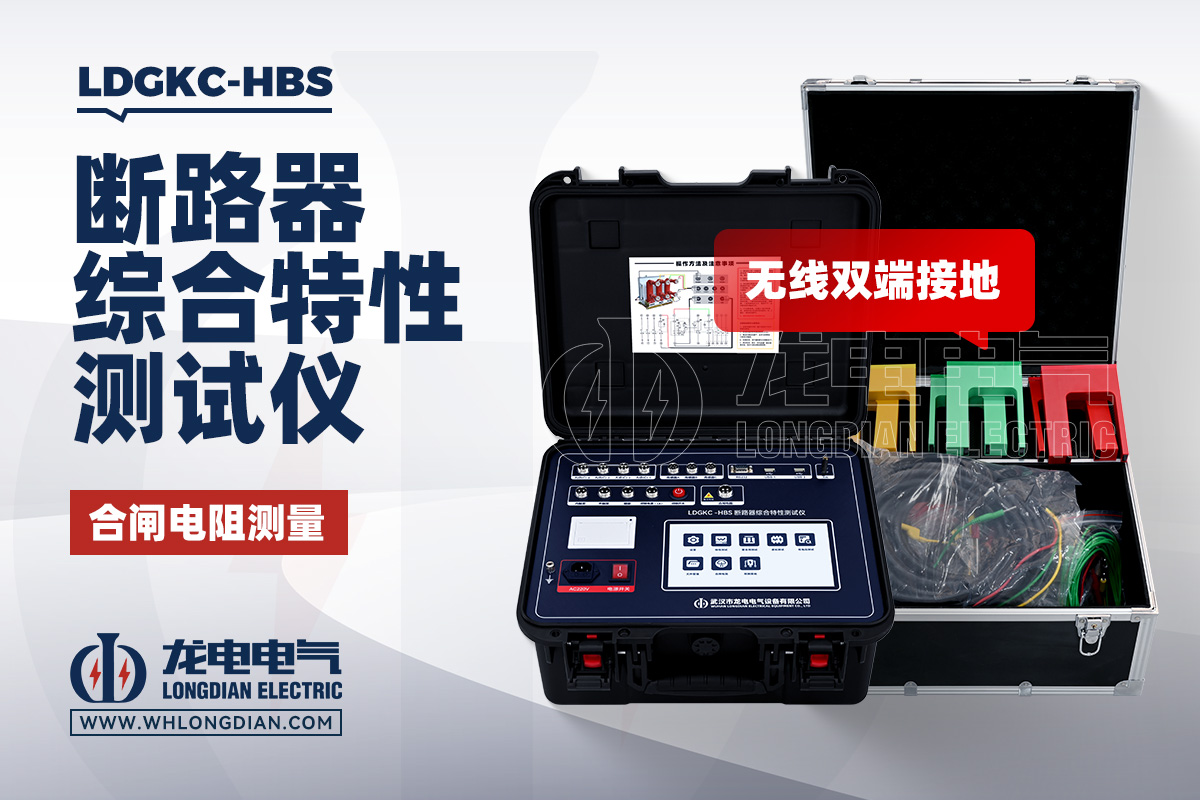

武汉市龙电电气设备有限公司研发生产LDGKC高压开关特性测试仪，产品功能可围绕高压开关机械特性试验进行配置和应用。实际选型时，可以根据被测断路器类型、测试项目以及现场接线条件，重点考察断口时间、三相不同期、弹跳、速度、行程、合闸电阻、无线双端接地及分合闸控制等功能是否符合现场需求。

总体来看，多功能高压开关特性测试仪的价值并不是简单增加测试项目，而是围绕高压开关试验，将断口时间、同期、弹跳、速度、行程、线圈参数、合闸电阻以及无线双端接地等功能集中到一套设备中。对于需要开展断路器综合特性测试的变电站、电力检修单位和高压开关生产企业来说，这种功能集成能够减少部分现场设备切换和重复接线，使测试过程更加连贯。选择多功能高压开关特性测试仪时，应结合实际被测设备和试验要求进行针对性配置。
