互感器角差比差测试仪精度等级怎么看？比差、角差与准确级详解

互感器角差比差测试仪的精度等级到底怎么看？很多人在选购或使用互感器测试设备时，会把“测试仪精度”“比值差”“角差”和“互感器准确级”混为一谈。实际上，这几个概念并不是一回事。测试仪的测量精度决定了仪器能够以多小的误差测出被试互感器的比值差和相位差，而互感器自身的准确级，则是对互感器测量或保护性能的等级划分。只有把两者区分开，才能正确理解互感器角差比差测试仪的技术参数。

所谓“比差”，通常是指互感器的比值误差，也就是实际变换结果与额定变换关系之间的偏差。对于测量用CT来说，比值差是判断其变换准确程度的重要指标之一。测试时，互感器角差比差测试仪会根据一次、二次电气量之间的关系进行计算，并输出相应的比值差结果。对于计量级互感器，比差通常需要与角差一起进行分析。LDCTP-1200D能够对CT、PT进行变比测试，并输出相应的比值差、相位差等结果。

“角差”也叫相位差，主要反映互感器一次、二次电气量之间的相位偏差。对于计量用互感器来说，角差和比差同样重要。比差主要关注幅值方面的偏差，角差则关注相位方面的偏差，两项测试结果需要结合互感器的实际用途和准确级要求进行判断。LDCTP-1200D的技术参数中，相位测量精度为±5min，分辨率为0.5min。

这里需要特别注意，“±5min”表示的是测试仪本身的相位测量精度，并不是说被测互感器的角差等级就是±5min。测试仪精度和互感器准确级属于两个不同层面的指标。前者描述仪器测量结果的能力，后者描述互感器自身允许的误差范围。因此，在判断一台互感器角差比差测试仪是否适合某类互感器测试时，不能只看“准确级”三个字，而要具体查看其比值测量精度、相位测量精度、测量范围以及相应测试条件。

比差测试同样如此。武汉市龙电电气设备有限公司研发生产的LDCTP-1200D互感器角差比差测试仪，CT变比测量范围为1~40000，CT变比测量精度为±0.1%；PT变比测量范围同样为1~40000，PT变比测量精度为±0.5%。这些参数属于仪器自身的变比测量性能，不能直接理解成“CT准确级为0.1级”或“PT准确级为0.5级”。

从实际测试来看，互感器角差比差测试仪需要先准确测出一次、二次之间的电流或电压关系，再根据额定参数计算实际变比、匝数比、比值差和相位差。对于CT，LDCTP-1200D还可以根据相应测试类型输出额定负荷、下限负荷等条件下的比差和角差结果，因此不仅能够查看单一测试值，还可以结合不同负荷条件对计量互感器进行进一步分析。

互感器的“准确级”则属于被测互感器本身的性能指标。电流互感器的相关技术要求现行标准为GB/T 20840.2-2014，电磁式电压互感器对应GB/T 20840.3-2013。实际试验时，需要根据被测互感器铭牌上的类型、级别、额定负荷等条件确定具体测试要求，而不是简单按照测试仪的某一个精度数字直接判断互感器是否合格。

对于计量级CT，测试结果通常会重点关注比差和角差。例如LDCTP-1200D在CT测试中，可以显示实际变比、匝数比、比值差、相位差、极性以及匝比误差等结果。对于计量级绕组，还可以查看额定负荷和下限负荷条件下的比差、角差表，从而更全面地了解互感器的测量性能。

对于PT，测试思路与CT类似，但具体测量对象和参数设置有所不同。LDCTP-1200D可以进行PT二次绕组电阻、励磁、变比和极性测试，并能够得到实际变比、匝数比、比值差、相位差等测试结果。因此，在选择PT用互感器角差比差测试仪时，也需要同时关注变比测量精度和相位测量精度。

另外，测试仪的精度并不是孤立看的。测试范围、测试负荷、被试互感器类型、接线方式、参数设置以及试验环境等因素，都可能影响最终测试结果。尤其是角差测试，由于结果通常以“分”表示，相位测量中的较小偏差也可能影响最终判断，因此实际试验时需要保证接线正确，并按照被测互感器的额定参数进行设置。

有些产品宣传中会直接使用“0.1级高精度”“0.2级测试”等表述，这时需要进一步确认这个数字究竟代表测试仪的测量精度，还是被测互感器的准确级。比如LDCTP-1200D产品参数明确给出了CT变比测量精度±0.1%、PT变比测量精度±0.5%以及相位测量精度±5min，同时产品功能描述中还提到可进行0.2S级电流互感器的测量。这里的几个“精度”指标所对应的含义并不相同，实际选型时应分别理解。

因此，判断互感器角差比差测试仪精度是否合适，建议重点看四个方面：一是比值测量精度，二是相位测量精度，三是变比及角差的测量范围，四是设备能否针对不同类型和准确级的CT、PT输出对应的测试结果。单看一个“精度等级”数字，往往不能完整反映设备的实际测试能力。

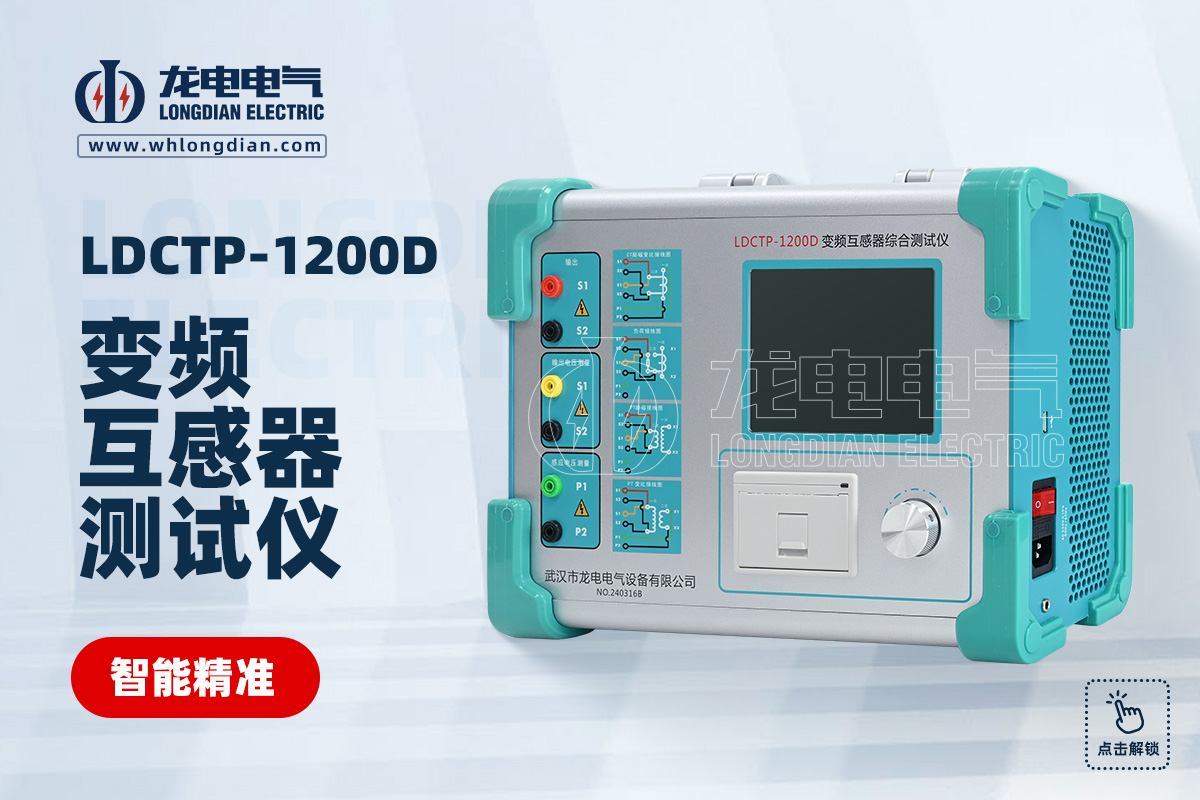

武汉市龙电电气设备有限公司研发生产LDCTP-1200D互感器角差比差测试仪，可用于CT、PT变比、极性、励磁特性及相关误差测试。设备能够输出变比、匝数比、比值差、相位差等结果，CT变比测量精度为±0.1%，PT变比测量精度为±0.5%，相位测量精度为±5min，可满足互感器现场测试中对比差、角差等参数检测的需要。

总体来看，互感器角差比差测试仪的“精度”主要说的是仪器能否准确测出互感器的比值差和相位差，而互感器“准确级”说的是被测试品本身的误差性能。两者虽然密切相关，但不能直接画等号。理解这一点后，再结合具体CT或PT的准确级、额定负荷和试验要求选择相应的测试仪，才能更准确地判断设备参数是否满足实际检测需求。
