如何看懂高压开关特性测试仪技术参数表？关键指标与选型方法解析

高压开关特性测试仪的技术参数表怎么看？面对时间测量范围、分辨率、速度范围、断口数量、操作电压等一系列指标，很多用户容易只看一个参数，却忽略了不同参数之间的关系。实际上，理解高压开关特性测试仪技术参数，首先要结合断路器实际测试项目来看。武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，涉及断口、时间、速度、行程、操作电源等多项测试指标，逐项理解这些参数后，选型会更加清晰。

看高压开关特性测试仪技术参数表时，首先可以关注时间测量部分。断路器机械特性测试中，分闸时间、合闸时间、相内不同期、相间不同期以及弹跳时间等都是常见项目。LDGKC设置12路断口测试输入，可以进行相关断口时间采集，不同期测试范围为0.1ms～99ms，分辨率为0.01ms。

这里容易产生一个误区，就是把“测量范围”和“分辨率”理解成同一个概念。测量范围表示仪器能够覆盖多大的测试区间，而分辨率表示在对应区间内能够区分多小的变化。例如LDGKC内触发测试在0.1ms～999ms范围内时，分辨率为0.01ms；当测试时间进入1000ms～9999ms区间时，分辨率为0.1ms；10000ms～200000ms区间时，分辨率为1ms。

除了分辨率，还要看准确率。对于高压开关特性测试仪来说，分辨率主要反映对微小变化的区分能力，而准确率反映测试结果与实际值之间的接近程度，两者不能混为一谈。LDGKC外触发测试范围为0.01ms～200s，在1000ms以内的准确率指标为0.05%±0.1ms。看参数表时，应把测量范围、分辨率和准确率放在一起理解。

第二项需要关注的是速度测量参数。高压开关特性测试仪不仅测量分合闸时间，还可以通过传感器采集断路器机械运动过程。LDGKC可以测试刚分速度、刚合速度以及指定时间段或指定行程段的平均速度，不同传感器对应的测速范围也有所不同。

以直线传感器为例，相关参数包括测量范围、分辨率以及对应的测速能力。LDGKC配套直线传感器的测量范围为0～50mm，分辨率为0.1mm，同时还可以根据实际测试对象选配不同长度的直线传感器。对于参数表中的这类数据，重点要判断传感器量程是否覆盖被测断路器的实际行程。

第三项可以看行程测量项目。高压开关特性测试仪的行程测试通常围绕动触头运动展开，LDGKC可以测量动触头行程、接触行程、超行程以及过冲行程或反弹行程。这样在查看参数表时，就不能只关注“能不能测行程”，还应进一步看可测项目以及传感器的测量范围。

传感器类型也是阅读高压开关特性测试仪技术参数时不能忽略的内容。不同断路器机构对应的机械运动形式不同，因此需要选择相应的传感器。LDGKC支持直线传感器、旋转传感器、万能传感器以及选配激光传感器，实际测试时需要根据开关机构确定具体类型。

例如，断路器的动触头进行直线运动时，可以考虑直线传感器；采用主轴或拐臂旋转运动时，则需要相应的旋转传感器。传感器安装位置如果与机构运动形式不匹配，即使高压开关特性测试仪本身参数满足要求，也可能无法得到有效的速度或行程数据。因此，看参数表不能只看主机指标，还要看配套传感器是否适合自己的断路器。

断口通道数量也是非常直观的一项参数。高压开关特性测试仪的通道主要用于采集断路器各断口状态，通道数量应与实际被测设备的断口结构相匹配。LDGKC设置12路断口测试输入，可以进行多路断口信号采集，适用于不同断口数量的开关测试。

在这里，需要区分“断口通道”和“速度传感器通道”。断口通道主要负责记录触头分、合状态以及相应时间参数，而速度传感器则主要采集机械运动信息。两者属于不同测试环节，因此查看高压开关特性测试仪参数表时，不能因为断口通道数量多，就认为速度测量通道也一定相同。

操作电源参数则关系到测试仪能不能直接完成断路器分合闸操作。LDGKC内部配置直流操作电源，输出范围为DC6～270V，电流最大20A，并支持根据断路器线圈动作电压进行设置。对于符合内部电源带载能力的设备，可以采用内触发方式进行测试。

如果看到参数表中出现“最大20A”这样的指标，也不能将它理解成主回路测试电流。它主要对应测试仪内部操作电源的带载能力。对于线圈负载较大的断路器，可能无法直接由内部电源驱动，这时可以采用外触发方式，由现场操作电源完成分合闸动作，测试仪采集相应信号完成测试。

动作电压和储能参数同样需要分开理解。高压开关特性测试仪在不同测试环节中，对电源输出的用途并不相同。LDGKC的操作电压可以在设置界面中输入，储能时间默认8秒，最长输出时间为60秒。对于技术参数表中的电压和时间数据，应先确认它对应的是操作电源、储能功能还是触发输出。

触发方式也是参数表中的重要信息。LDGKC支持内触发、外触发和手动触发。内触发由测试仪内部直流电源进行分、合闸操作；外触发则利用现场电源动作，测试仪负责采集信号；手动触发则不需要连接控制线，由人工进行分合闸操作并完成采集。

如果主要测试的是普通断路器分合闸时间，那么技术参数表应重点看断口通道和时间测量能力；如果还需要测试速度和行程，就要进一步看传感器种类、测量范围和相关准确率；如果需要仪器直接操作断路器，还需要关注操作电压和最大带载电流。不同使用需求，关注的参数重点并不相同。

高压开关特性测试仪的数据管理功能也值得查看。LDGKC支持测试数据存储，并可以通过USB接口保存数据，同时配有热敏打印机用于现场输出测试结果。对于需要长期开展断路器检测的单位，这类配置能够方便测试结果留存和后续分析。

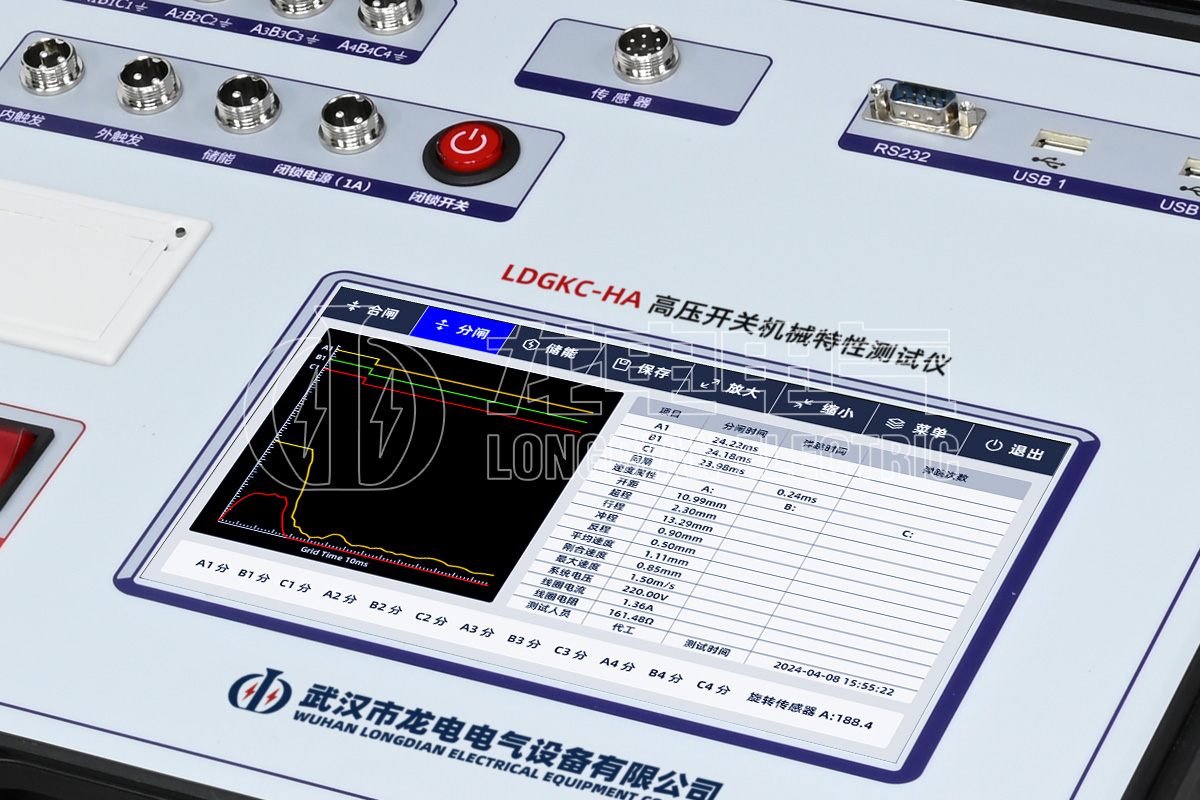

显示和操作方式同样属于参数表之外但实际使用中很重要的内容。LDGKC采用9寸彩色触摸屏，测试数据和图形可以在屏幕上直接查看，并支持图形放大、缩小等操作。对于现场需要同时查看断口状态、时间数据和机械曲线的测试任务，显示界面的信息承载能力会直接影响操作便利性。

使用环境参数则更多关系到设备能否适应现场条件。LDGKC的使用环境温度为-20℃～+50℃，相对湿度不超过90%。如果设备长期用于户外变电站或不同季节环境下的现场测试，就应关注温度、湿度等参数是否满足实际工作条件。

从参数表阅读方法来看，不建议按照“参数越大越好”或者“数字越小越好”的方式判断高压开关特性测试仪。比如通道数量需要与断路器断口数量匹配，传感器量程需要覆盖实际行程，操作电源需要满足线圈负载要求，时间分辨率则需要结合测试范围来看。参数只有与具体测试任务对应起来，才有实际意义。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，围绕断路器机械特性测试设置了多项功能，包括12路断口信号采集、分合闸时间及不同期测试、弹跳测试、速度和行程测试，同时配置多种传感器和DC6～270V可调直流操作电源。

如果要实际比较不同品牌的高压开关特性测试仪，可以把参数表中的内容按照“断口、时间、速度、行程、传感器、操作电源、触发方式、数据管理、环境条件”几个方面重新整理，然后逐项对应自己的测试对象。这样比单纯比较价格或者某一个参数，更容易判断设备是否真正满足现场工作需求。

总体来看，看懂高压开关特性测试仪技术参数表的关键，是先理解每个参数对应的测试环节，再判断该参数是否覆盖实际使用需求。测时间就重点看时间范围、分辨率和准确率，测机械运动就看传感器、速度和行程，直接操作断路器则重点看输出电压和带载电流，面对多断口开关则需要关注断口通道数量。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，在上述多个测试环节进行了相应配置。用户在选型时，可以结合实际断路器类型、断口数量、机构运动方式和测试项目，对照具体技术参数进行确认。这样不仅更容易看懂参数表，也能避免因为只比较单项指标而造成设备配置与现场需求不匹配。
