高压开关特性测试仪可以测哪些类型的断路器？适用范围与选型解析

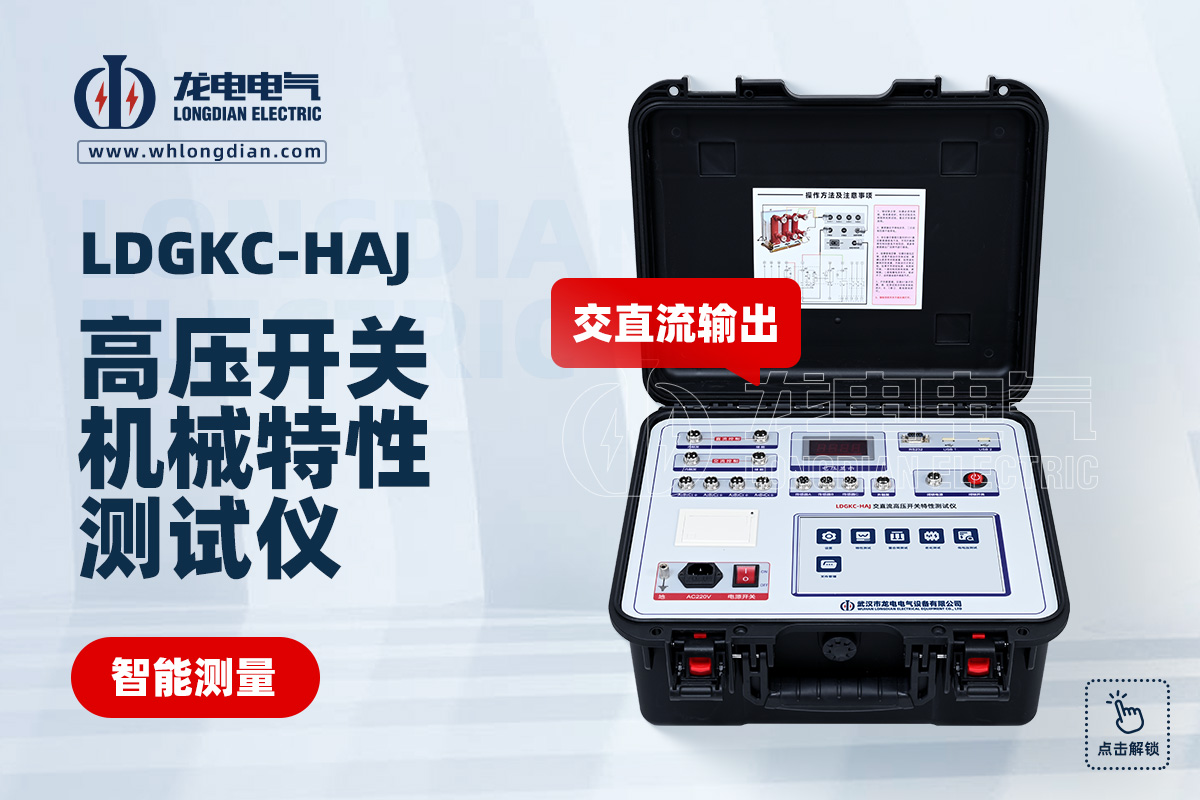

高压开关特性测试仪可以测哪些类型的断路器？真空断路器、SF6断路器、油断路器以及GIS组合电器是不是都能使用同一套测试设备？实际应用中，不同断路器的结构、操作机构和触头运动形式存在差异，因此不能只看设备名称判断是否适用，还需要结合断口数量、传感器类型以及具体测试项目进行确认。根据产品配置，武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，可用于真空开关、少油开关、SF6开关、油开关以及GIS组合电器等设备的机械特性测试。

高压开关特性测试仪主要用于检测断路器动作过程中的机械特性，因此测试对象的重点并不是单纯区分“高压”或“低压”，而是看断路器是否需要进行分合闸时间、断口状态、速度、行程等机械参数测试。LDGKC的设备设置中包含真空、少油、SF6等开关类型，可以根据被测开关进行相应选择。

真空开关是高压开关特性测试仪常见的测试对象之一。真空断路器在现场进行机械特性检测时，可以通过断口线采集触头分合状态，同时利用直线传感器测量动触头的运动情况。对于部分动触头外露的真空开关，产品配置中的50mm直线传感器可以用于相应的速度和行程测量。

以部分真空开关为例，传感器的安装方式与断路器机构关系较大。直线传感器需要安装在能够形成直线运动的部位，并保持传感器运动方向与动触头运动方向相匹配。也就是说，同样属于真空断路器，不同结构也可能需要采用不同的传感器安装方式，这也是选择高压开关特性测试仪时需要考虑的因素。

少油开关也是高压开关特性测试仪可以测试的类型。LDGKC在开关类型设置中包含少油开关，并且设备整体用于高压断路器动态机械特性分析。对于这类设备，现场测试时同样需要结合断口结构、操作机构和传感器配置完成相应测试。

SF6断路器同样属于高压开关特性测试仪的典型测试对象。SF6断路器的机械机构通常涉及主轴、拐臂等运动部件，在进行速度和行程测试时，可以根据机构形式选择旋转传感器等相应配置。对于具有角位移传感器安装接口的SF6断路器，可以根据实际结构完成对应连接。

油开关也可以纳入高压开关特性测试仪的测试范围。产品内容中明确列出了油开关，并将其与SF6开关、真空开关以及GIS组合电器一起作为适用的测试对象。因此，对于需要开展油开关机械特性检测的场景，可以根据具体型号和机构结构进一步确认传感器及接线方式。

GIS组合电器也是现场测试中比较特殊的一类设备。其内部开关结构与常规单体断路器存在差异，因此实际测试时更需要关注断口数量、测试通道以及传感器安装条件。LDGKC高压开关特性测试仪的适用对象中包含GIS组合电器，可结合具体设备结构开展相应机械特性测试。

从测试项目来看，高压开关特性测试仪并不是只检测“开关能不能动作”。LDGKC可以测试分闸时间、合闸时间、相内不同期、相间不同期、弹跳时间及弹跳次数等参数，同时还能够配合传感器测量刚分速度、刚合速度、平均速度以及动触头行程、开距、超行程等机械参数。

因此，同一台高压开关特性测试仪面对不同断路器时，实际测试能力很大程度上取决于传感器和现场连接方式。对于直线运动机构，可以采用直线传感器；对于主轴或拐臂旋转机构，则可以选择旋转传感器。LDGKC还支持万能传感器以及选配激光传感器，以适应不同机械结构的测试需求。

除了断路器类型，还需要关注断口数量。高压开关特性测试仪通过断口信号判断触头分合状态，并据此计算相应时间参数。LDGKC设置12路断口测试输入，可以同时采集多路金属触头断口，并支持主断口和辅助断口的相应测试。对于三断口、六断口以及更多断口结构的开关，需要根据实际断口数量进行接线配置。

不同类型断路器在测试时，断口接线方式也可能有所不同。例如户内10kV开关和户外开关，其断口测试线的连接方式存在区别。因此，判断高压开关特性测试仪能否用于某一型号断路器时，除了查看设备是否支持该开关类型，还需要确认现场是否具备对应的接线条件。

如果需要由测试仪直接操作断路器，还要进一步确认操作电源参数。LDGKC内部集成直流操作电源，可提供DC6～270V可调输出，最大带载能力为20A。对于操作电压及线圈负载符合条件的断路器，可以采用内触发方式进行分合闸控制。

部分断路器由于操作线圈负载较大，不适合由测试仪内部电源直接驱动。这种情况下，可以采用外触发方式，利用现场操作电源完成断路器分合闸动作，再由高压开关特性测试仪采集相关信号完成测试。因此，同一种断路器是否能够直接采用内部电源操作，还需要结合具体控制回路和线圈负载判断。

对于速度和行程测试，也不能只看断路器的名称来决定测试方案。不同型号开关可能采用不同的操作机构，即使都是SF6断路器，也可能存在不同的传动结构。因此，在使用高压开关特性测试仪前，需要根据实际机构选择对应传感器，并确认安装位置能够正确跟随动触头或传动机构运动。

从现场应用来看，选择高压开关特性测试仪可以按照“断路器类型—断口结构—机构形式—传感器—测试项目”的顺序进行判断。先确认被测设备属于真空、少油、SF6、油开关还是GIS组合电器，再确定需要测试哪些参数，随后检查断口通道及传感器配置，这样更容易判断设备是否匹配。

武汉市龙电气设备有限公司研发生产的LDGKC高压开关特性测试仪，适用对象包括SF6开关、GIS组合电器、真空开关和油开关，同时在参数设置中提供真空、少油、SF6等开关类型选择。设备可以根据不同机构配备直线、旋转、万能等传感器，用于断路器时间、速度和行程等机械特性测试。

需要注意的是，“可以测试某类断路器”并不代表所有同类型设备都能够完全采用相同方式测试。不同品牌、不同型号以及不同操作机构的断路器，在断口数量、机械连接方式和操作电源方面都可能有所区别。因此，实际选型时应以具体设备型号和测试项目为依据，而不是只按照断路器类别进行判断。

另外，高压开关特性测试仪测试过程中还涉及接地、断口线连接、控制线连接以及传感器安装等环节。现场测试时，应先完成可靠接地，再进行其他测试线的连接，并根据实际测试方式确定内触发还是外触发。对于存在较高感应电压的现场环境，更应严格按照安全操作要求进行测试。

总体来说，高压开关特性测试仪可以用于多种高压断路器的机械特性检测，包括真空开关、少油开关、SF6开关、油开关以及GIS组合电器。真正决定测试是否顺利的，不只是断路器类型，还包括断口数量、传感器形式、机械结构、操作电源以及具体测试项目。

武汉市龙电气设备有限公司研发生产LDGKC高压开关特性测试仪，围绕不同高压开关的机械特性测试配置了多路断口采集、时间测试、速度测试、行程测试以及内外触发等功能。实际使用时，应根据被测断路器的具体型号和机构结构选择合适的测试方式及传感器配置。

因此，在选购高压开关特性测试仪时，建议先明确现场主要测试哪些类型的断路器，再根据断口数量、机械结构和测试项目核对设备参数。对于真空、少油、SF6、油开关及GIS组合电器等不同测试对象，只有设备配置与实际测试条件相匹配，才能更好地完成断路器机械特性检测。
