电能表现场校验结果误差大的10个常见原因及排查方法

电能表现场校验结果为什么会出现较大误差？是电能表本身超差，还是电能表现场校验仪的接线、参数和测试条件出现了问题？很多现场人员遇到误差异常时，第一反应就是怀疑电能表，但实际测试过程中，接线方式、CT变比、脉冲常数、量程以及现场负荷波动等因素，都可能影响最终结果。尤其是使用三相电能表现场校验仪进行测试时，出现异常误差后不宜直接下结论，而应该按照测试流程逐项排查。

第一种常见原因是电压、电流接线错误。三相电能表的电压和电流端子较多，三相三线、三相四线的接线方式又不完全相同。如果相线、零线、电流进出线或者电流极性接错，校验仪采集到的实际信号与被校电能表计量状态就可能不一致，最终造成误差异常。LD-308具有接线判别功能，可以根据接入的电压、电流信号形成向量图，并辅助判断当前接线状态，因此现场发现误差较大时，可以先从接线检查开始。

第二种原因是被校电能表类型或接线模式设置错误。不同电能表可能采用三相四线有功、三相三线2元件有功、三相四线无功、三相三线2元件无功或单相有功等不同测试模式。如果实际接线方式与校验仪选择的模式不一致，即使线路表面上连接正常，也可能导致计算结果出现较大偏差。LD-308提供多种接线方式设置，现场测试前应根据实际被校表类型选择对应模式。

第三种原因是电能表常数设置错误。电能表常数与输出脉冲直接相关，校验仪需要根据被校表的实际电能常数进行误差计算。如果把常数输入错误，尤其是数量级出现偏差，仪器采集到的脉冲数量与实际电能之间的换算关系就会出错。LD-308的校表参数中设置有“常数”项目，输入范围为1～99999999，因此现场设置时应按照被校电能表对应的实际参数进行输入。

第四种原因是分频参数设置不正确。当被校电能表的脉冲常数较大，需要通过分频进行换算时，如果分频系数设置错误，也会直接影响最终误差计算。LD-308采用的换算关系是“实际被校电能表脉冲常数＝输入校验仪的被校电能表脉冲×分频系数”，未使用分频时系数设置为1。因此，发现测试结果数量级异常时，应检查分频参数是否与电能表脉冲常数匹配。

第五种原因是CT变比设置错误。对于通过电流互感器进行计量的电能表，校验仪实际采集到的电流与电能表计量使用的电流可能处于不同侧。如果现场采用钳形电流互感器采集计量CT一次侧电流，就需要按照实际CT变比进行换算。例如CT为500A/5A时，对应变比为100。如果变比没有正确设置，最终计算结果就可能与实际计量状态不一致。LD-308提供CT变比参数设置，并将其用于相关计量装置测试。

第六种原因是电流量程选择不合适。电能表现场校验时，如果实际电流与所选量程不匹配，就可能影响测试结果的稳定性和测量效果。LD-308支持内置5A电流互感器，同时可以配合5A、50A、100A、500A、1500A等规格的钳形电流互感器使用，因此现场应根据实际一次侧或二次侧电流情况选择对应量程，而不是盲目选择最大量程。不同采集方式对应的准确度也有所区别，因此选量程时还要结合测试任务进行判断。

第七种原因是脉冲采集异常。电能表现场校验需要通过光电采样器、脉冲线或电子脉冲等方式获取被校表的电能脉冲，如果电能表已经正常计量，但校验仪没有稳定、准确地采集到脉冲，就可能导致误差计算异常。LD-308支持光电采样器、手动采样器和电子脉冲等采集方式，因此出现测试异常时，应检查采样器位置、脉冲线路连接以及脉冲信号是否能够一一对应。

第八种原因是现场负荷波动过大。电能表现场校验并不是在一个完全静止的电气环境中进行，尤其工业和生产现场，设备启停会使电压、电流和功率发生变化。如果测试过程中负荷持续变化，误差结果也可能出现波动，这并不一定意味着被校电能表本身已经超差。LD-308的现场操作要求中明确提到，当现场负荷波动较大并导致误差变化较大时，可以适当增加校验圈数，因此遇到误差不稳定时，应先观察负荷状态，再判断是否需要延长测试时间或增加圈数。

第九种原因是钳形电流互感器使用状态不正确。对于现场采用钳形电流互感器采集电流的测试，钳口清洁程度、闭合状态以及极性方向都会影响测量结果。如果钳口存在间隙，或者极性端没有按照电流流入方向放置，都可能造成测量异常。LD-308相关要求中指出，钳形电流互感器使用前需要保持钳口清洁，并检查钳口闭合是否严密，同时极性端应对应电流流入方向；A、B、C三相配套钳形电流互感器也不能随意互换。

第十种原因是CT二次回路或测试接线操作不规范。尤其是在涉及CT二次侧的电流测试时，如果测试、拆线过程中造成CT二次开路，不仅可能产生危险，也会使测试状态发生明显异常。LD-308相关要求明确指出，CT二次开路可能产生高电压，因此在使用内置电流互感器进行相关测试时，应保证正确的并联、短路及拆线顺序。现场发现误差突然异常时，如果同时伴随电流信号异常，应优先检查CT回路和接线状态。

除了以上10个常见原因，现场人员还需要注意“电能表本体确实超差”这种情况不能被忽略。正确的排查方式不是发现误差大就马上判断电能表损坏，而是先确认测试条件是否正确。如果常数、分频、CT变比、接线方式和脉冲采集均正常，现场负荷也较为稳定，仍然持续出现超出预期的误差，这时再进一步判断被校电能表自身是否存在问题会更加合理。

LD-308的实际测试流程也是按照这一思路展开的。进行电能表校验前，需要根据被校表及其线路情况设置相关参数，再连接电压、电流测试线和脉冲采集装置；确认电压、电流通道以及脉冲采集正确后，再开始误差测试。测试过程中如果发现结果异常，就可以根据接线判别、电参量和误差数据逐项排查，而不是只看最后一个误差数字。

对于低压计量装置来说，误差大的原因还可能来自电能表之外的其他环节。一个完整的低压计量装置综合误差，可能包括低压CT、电能表和接线产生的误差。因此，如果现场检测的是整个计量装置而不是单独一只电能表，就不能把所有异常都归因于电能表本体。LD-308可以利用较大量程的钳形电流互感器检测低压计量装置综合误差，再根据结果进一步单独检查电能表、表尾接线和CT变比。

例如，现场综合误差超标时，可以先单独校验电能表。如果电能表自身误差正常，再检查表尾接线；如果接线也正常，而综合误差仍然超标，则继续检查CT实际变比与铭牌标注是否一致。这样逐步排查，可以把问题从整个计量装置缩小到具体环节。

另外，测试圈数设置也会影响现场数据的观察效果。圈数过少时，在负荷波动或脉冲间隔较长的情况下，单次结果可能存在较明显的变化；合理增加圈数后，可以得到更多测试数据进行比较。LD-308支持1～999圈的设置，现场可以根据负荷稳定程度和测试要求选择合适的圈数。

在实际排查中，还可以观察电能表现场校验仪显示的电压、电流、功率以及向量图等信息。如果误差较大，同时某一相电压、电流明显异常，首先应检查该相接线和回路；如果电参量正常而脉冲采集异常，则应重点检查脉冲采集装置；如果综合误差异常但电能表本体测试正常，则应进一步检查CT和接线。LD-308的综合测试界面可以同时显示校表参数、电参量、电表误差和接线判别结果，便于现场进行对照判断。

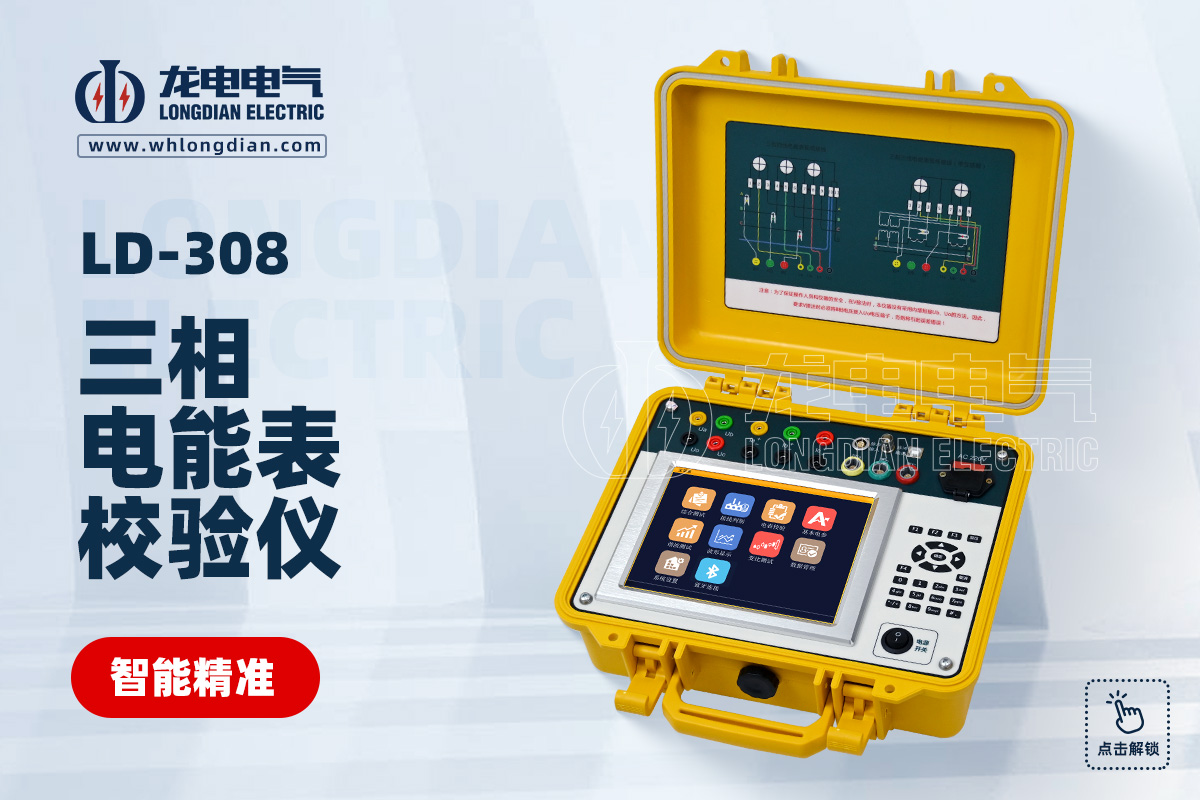

武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪，能够进行电能表误差校验，并提供基本电参量测量、接线判别、谐波测试、波形显示、CT变比测试和数据管理等功能。对于现场出现的误差异常问题，可以利用不同功能查看电压、电流、相位、波形、接线以及CT相关状态，从多个方面分析测试结果。

总体来说，电能表现场校验结果误差大，并不一定是电能表本身出现了问题。现场实际最常见的情况，往往是接线方式、常数、分频、CT变比、电流量程、脉冲采集以及负荷状态等环节存在偏差。因此，使用电能表现场校验仪进行测试时，建议按照“先接线、再参数、查CT、看脉冲、看负荷、最后判断电表”的顺序进行排查。

对于武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪而言，现场操作不仅要关注最终误差值，还应结合电压、电流、功率、向量图、接线判别以及脉冲采集等信息综合分析。只有在测试条件和参数均确认正确后，再根据稳定的误差结果判断电能表是否存在超差问题，才能让电能表现场校验更有针对性，也能减少因操作和参数设置造成的误判。
