新手入门：变压器变比测试仪的原理、用途与测试要点

第一次接触变压器变比测试仪，应该先了解哪些基础知识？变比测量、联结组别测试和分接档位判断分别有什么作用？对于电力试验人员、变压器生产企业及设备检修人员来说，掌握这些基本概念，有助于正确开展变压器检测工作，减少因接线错误、参数设置不当造成的测量偏差。

变压器变比是指不同电压绕组额定电压之间的比值，是判断变压器绕组参数是否符合设计要求的重要依据之一。在实际检测中，变压器变比测试仪不仅可以测量变比，还可根据仪器功能开展联结组别、分接档位以及相关误差测试。通过比较实测结果与额定参数，可以辅助判断绕组参数是否正常，并为变压器生产检验、交接试验和日常维护提供参考。

变压器为什么需要进行变比测试？变压器通过电磁感应实现电压变换，高低压绕组的匝数关系与电压变换有关。如果绕组匝数、接线关系或分接位置存在异常，可能导致实际变比与预期值不一致。因此，变比测试是变压器检测中的一项基础内容。对于具有多个分接档位的变压器，还需要结合当前分接位置进行测量，检查实际变比是否与相应档位的额定参数相符。

对于初学者来说，还需要区分变比、匝数比和联结组别这几个概念。变比主要反映不同电压绕组之间的电压比例关系；匝数比反映绕组匝数之间的比例关系；联结组别则与三相变压器高、低压绕组的接线方式及相位关系有关。三相变压器铭牌上的变比通常按照不同电压绕组的线电压之比表示，因此，当高低压侧采用不同的接线方式时，线电压比与绕组匝数比之间的关系也会有所不同，不能将二者简单等同。

变压器变比测试仪有哪些常见功能？以武汉市龙电电气设备有限公司研发生产LDBBZ 变压器变比测试仪为例，相关功能包括三相变压器变比与组别测试、单相变压器及PT测试，以及CT变比和极性测试。针对Z型变压器，也可使用相应的变比与组别测试功能。不同试品应选择对应的测试模式，并根据设备实际接线情况设置参数，避免因测试对象与模式不匹配影响结果判断。

对于三相变压器，变比测试通常需要关注高压侧与低压侧的相别对应关系。测试时，应按照仪器端子标识连接对应相别的测试线，并核对接线是否牢固、相序是否正确。单相变压器、PT和CT的测试接线方式有所区别，不能直接套用三相变压器的接线方法。对于不熟悉设备接线的人员，应先确认被测对象的端子标识和接线要求，再进行后续操作。

联结组别测试也是变压器变比测试仪的重要应用之一。三相变压器的高低压绕组可能采用不同的联结方式，联结组别反映了绕组之间的相位关系。部分测试仪具有盲测功能，在高低压侧联结方式或组别未知时，可以根据仪器支持的测试模式开展自动判断。使用该功能时，仍应确保测试线正确连接，并结合变压器铭牌、设计参数和实际接线情况核对测试结果，不能仅凭单项显示信息就作出最终结论。

对于有载或无载分接结构的变压器，分接档位设置同样影响变比误差的计算。使用变压器变比测试仪时，通常需要根据被测变压器的实际情况输入额定高压、额定低压、分接间距和额定分接位等参数。如果这些信息设置不正确，即使仪器完成了测量，也可能造成误差值或档位显示与实际情况不符。因此，测试前应认真核对铭牌参数，并确认当前分接开关所处位置。

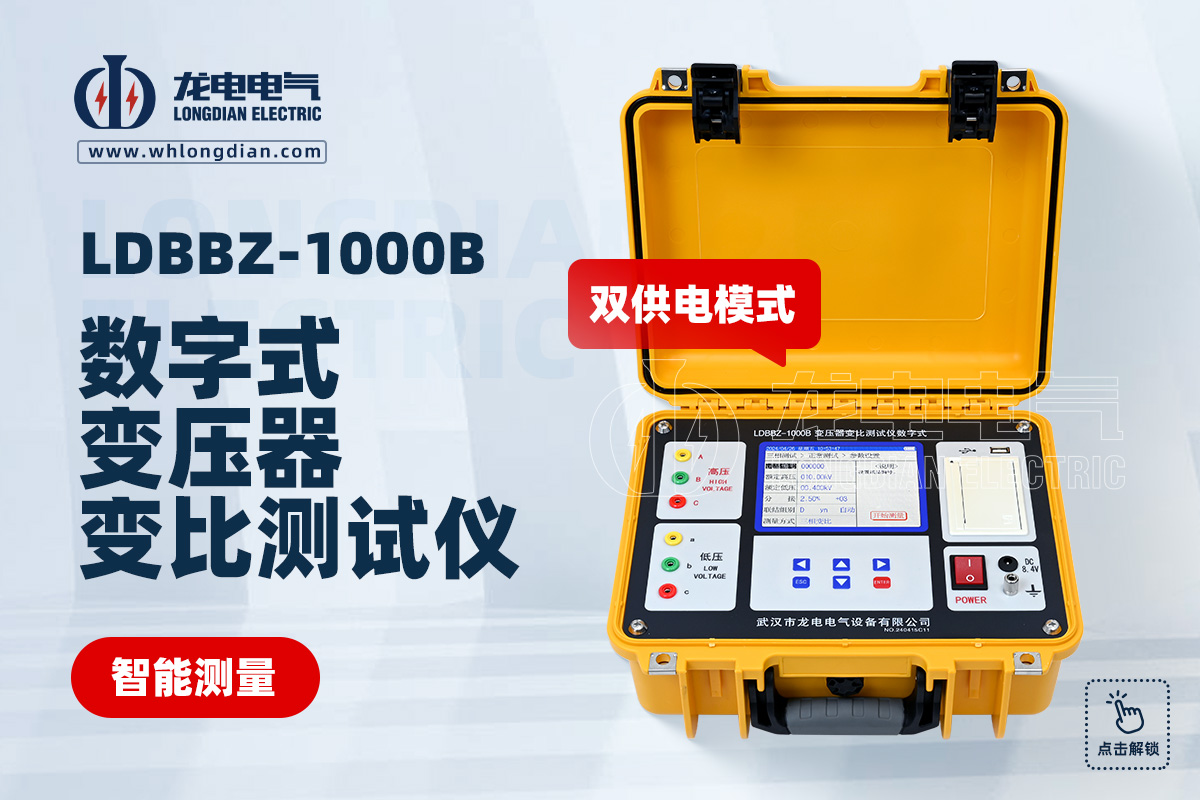

从产品功能来看，LDBBZ系列变压器变比测试仪采用彩色液晶屏显示操作菜单和测试结果，支持锂电池供电或220V交流供电，并具有本机数据存储、优盘存储及内置打印功能，便于现场记录和后续整理。其产品指标给出的变比测量范围可达10000，变比为10000时的测试精度指标为0.3%。仪器还具有反接保护、输出短路保护等功能，部分测试模式可以在检测到相关接线故障时进行报警并停止测量。具体性能应以对应型号的技术指标及实际配置为准。

新手使用变压器变比测试仪时，建议按照检查试品、确认接线、设置参数、启动测量、核对结果的顺序进行。首先确认被测设备处于符合试验要求的状态，并按照现场安全规程做好隔离和接地等工作；随后检查高低压侧测试线及相别对应关系，输入正确的额定电压、联结组别和分接参数，再启动测试。测量完成后，应重点查看实测变比、误差、联结组别和分接档位等信息，并与铭牌参数及试验要求进行比较。

如果测试结果出现明显偏差，不宜立即将问题归结为变压器本体故障。应先检查测试线连接是否可靠、高低压侧是否接反、额定参数是否输入正确、分接档位是否设置准确，以及所选测试模式是否适用于当前试品。在排除接线和参数设置问题后，再根据实际情况开展进一步检查。对于不同结构和电压等级的变压器，还应遵循相应的试验规程和现场安全要求。

总体来看，掌握变比、联结组别、分接档位和变比误差之间的基本关系，是正确使用变压器变比测试仪的基础。对于刚入门的试验人员，应先熟悉被测设备的铭牌信息与接线方式，再逐步掌握各项测试功能。武汉市龙电电气设备有限公司研发生产LDBBZ 变压器变比测试仪，可用于变压器变比、组别及相关测试项目。选择合适的测试模式、准确设置试验参数并规范操作，有助于提高现场检测工作的可靠性，为变压器生产检验、交接验收和运行维护提供有效参考。
