变压器试验中，变比测试排在第几步？交接试验顺序详解

变压器试验中，变比测试排在第几步？应该先测绕组直流电阻，还是先做绝缘电阻测试？对于刚接触变压器试验的技术人员来说，了解各项试验的基本顺序，有助于合理安排检测工作，提高现场试验效率。按照常见的变压器交接试验项目排列，变比测试通常属于前期电气特性检查项目，在标准列出的项目顺序中位于绕组直流电阻测量之后、接线组别检查之前，但不同试验任务的具体安排可能有所区别。

根据GB 50150—2016《电气装置安装工程 电气设备交接试验标准》第8.0.1条，电力变压器的交接试验项目包括绝缘油或SF6气体试验、绕组连同套管的直流电阻测量、各分接电压比检查、三相接线组别检查及单相变压器引出线极性检查等。在该条列出的顺序中，如果将绝缘油或SF6气体试验计为第1项，变比检查就是第3项。需要注意，这里所说的第3项是项目清单中的顺序，并不意味着所有变压器、所有试验场景都必须机械地按照相同编号操作。

为什么变比测试通常安排在试验前期？主要是因为变比能够反映变压器高、低压绕组之间的电压比例关系。通过测量各分接位置的实际变比，并与铭牌参数进行比较，可以辅助检查绕组参数是否符合要求。对于新安装变压器、检修后变压器以及需要开展交接验收的设备，变比测试都是重要的检查项目。尽早完成相关检查，也便于在发现异常时及时核对接线、分接位置及额定参数，避免影响后续试验安排。

在常见的现场交接试验流程中，试验人员一般先进行设备外观检查、铭牌核对及试验条件确认，再依据适用标准和试验方案安排相关电气试验。绕组直流电阻测量完成后，可按既定流程开展变比测试，随后检查变压器接线组别和极性，并根据试验要求进行铁心及夹件绝缘、绕组绝缘电阻、介质损耗、交流耐压等项目。具体流程应根据设备结构、试验项目及相关规范确定，尤其是涉及分接开关操作或特殊试验条件时，应以批准的试验方案为准。

变比测试为什么需要与直流电阻测量、接线组别检查等项目配合进行？这是因为不同试验反映的问题并不相同。直流电阻测量主要用于检查绕组电阻及相关连接情况；变比测试主要用于核对绕组之间的电压比例关系；接线组别检查则用于核实三相绕组的联结关系和相位关系。将相关结果结合分析，可以更全面地了解变压器的电气状态，但任何单项测试都不能替代其他必要的检测项目。

正式开展变比测试前，应核对变压器铭牌上的额定电压、联结组别及分接参数，并确认高、低压侧接线端子与测试仪连接正确。对于具有多个分接位置的变压器，还应根据试验要求检查各分接位置的变比，避免遗漏相关档位。测试过程中，如果出现变比偏差异常，应先检查测试线连接、相别对应关系、参数输入和当前分接位置，再结合其他试验结果分析原因，不宜仅凭一次测量就判断变压器存在内部故障。

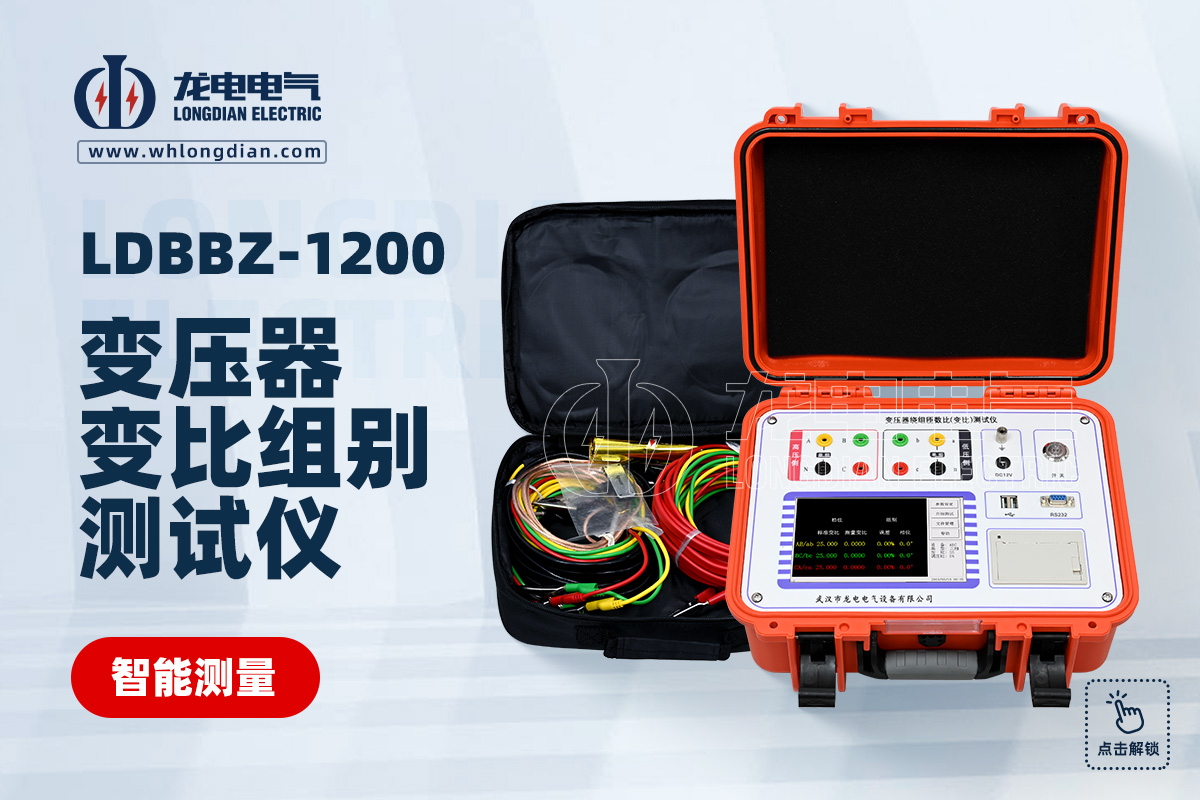

武汉市龙电电气设备有限公司研发生产LDBBZ 变压器变比测试仪，可用于变压器变比与联结组别测试，并根据对应型号的功能配置开展相关试品的检测。该类仪器能够显示实测变比及相关测试结果，为现场人员核对变压器铭牌参数、检查分接位置和分析变比误差提供依据。使用时，应根据被测变压器类型选择合适的测试模式，正确设置额定参数，并按照仪器要求完成接线与测量。

此外，变比测试虽然属于常见的电气检测项目，但不能因此忽视试验安全和流程管理。测试前必须确认变压器处于符合试验要求的状态，落实停电、验电、放电、隔离及接地等安全措施，并按照现场规程操作。对于交流耐压等对绝缘施加较高电应力的试验，更应按照规定的前置检查条件和试验方案执行，不能为追求进度而随意调整项目顺序。

总体来看，变压器试验中变比测试排在第几步，需要结合具体的试验项目清单和现场流程来判断。按照GB 50150—2016列出的电力变压器交接试验项目顺序，变比检查位于第3项，在绕组直流电阻测量之后、接线组别检查之前；实际执行时，则应以适用标准和具体试验方案为准。武汉市龙电电气设备有限公司研发生产LDBBZ 变压器变比测试仪，可为变压器变比和组别检测提供相应的测试支持。规范安排试验顺序、认真核对参数并综合分析测试结果，有助于提升变压器交接验收和检修试验的规范性。
