变压器变比测试仪可以测接线组别吗？测试原理与选型要点

变压器变比测试仪可以测接线组别吗？对于刚接触变压器试验的技术人员来说，变比测量和接线组别测试经常容易混淆。实际上，具备相应功能的变压器变比测试仪，不仅可以测量变压器高、低压绕组之间的变比，还可以开展接线组别测试。不过，不同型号的仪器功能配置存在差异，选购时需要确认设备是否支持组别测试，以及是否具备自动判断未知组别的功能。

变压器接线组别是什么？三相变压器的高压侧和低压侧绕组可以采用不同的联结方式，绕组的连接形式及高低压侧之间的相位关系共同决定其联结组别。常见的联结方式包括星形联结和三角形联结等。接线组别会影响变压器的电压关系和相位关系，因此，在变压器生产检验、交接试验及检修过程中，检查实际接线组别是否符合铭牌或设计要求，是一项重要的检测内容。

变比测试与接线组别测试虽然经常由同一台仪器完成，但两者检查的内容并不相同。变比测试主要测量不同电压绕组之间的比例关系，并将实测值与额定值进行比较；接线组别测试则主要用于判断三相变压器高、低压绕组的联结关系及相位对应情况。如果变压器的变比测量结果正常，并不代表接线组别一定正确。因此，对于具备相应试验要求的变压器，应根据实际情况分别核对变比和组别测试结果。

变压器变比测试仪是如何完成接线组别测试的？通常情况下，仪器需要按照规定的接线方法连接被测变压器的高压侧和低压侧，通过相应的测量与分析，判断绕组之间的变比关系和组别信息。测试过程中，仪器会根据所选测试模式及输入参数显示相应结果。对于三相变压器，正确对应A、B、C相与a、b、c相的测试端子十分重要，如果接线不正确，可能导致测量无法正常进行，或影响结果判断。

部分变压器变比测试仪还具备盲测功能。当变压器的高、低压侧联结方式或联结组别未知时，可以在仪器支持的测试模式下进行相应测量，由仪器自动判断相关信息。这类功能适用于需要核实组别或现场已知信息不完整的情况，能够减少人工判断的工作量。不过，盲测并不意味着可以省略接线检查，测试人员仍需按照仪器要求连接测试线，并结合变压器铭牌、设计要求及现场实际情况核对结果。

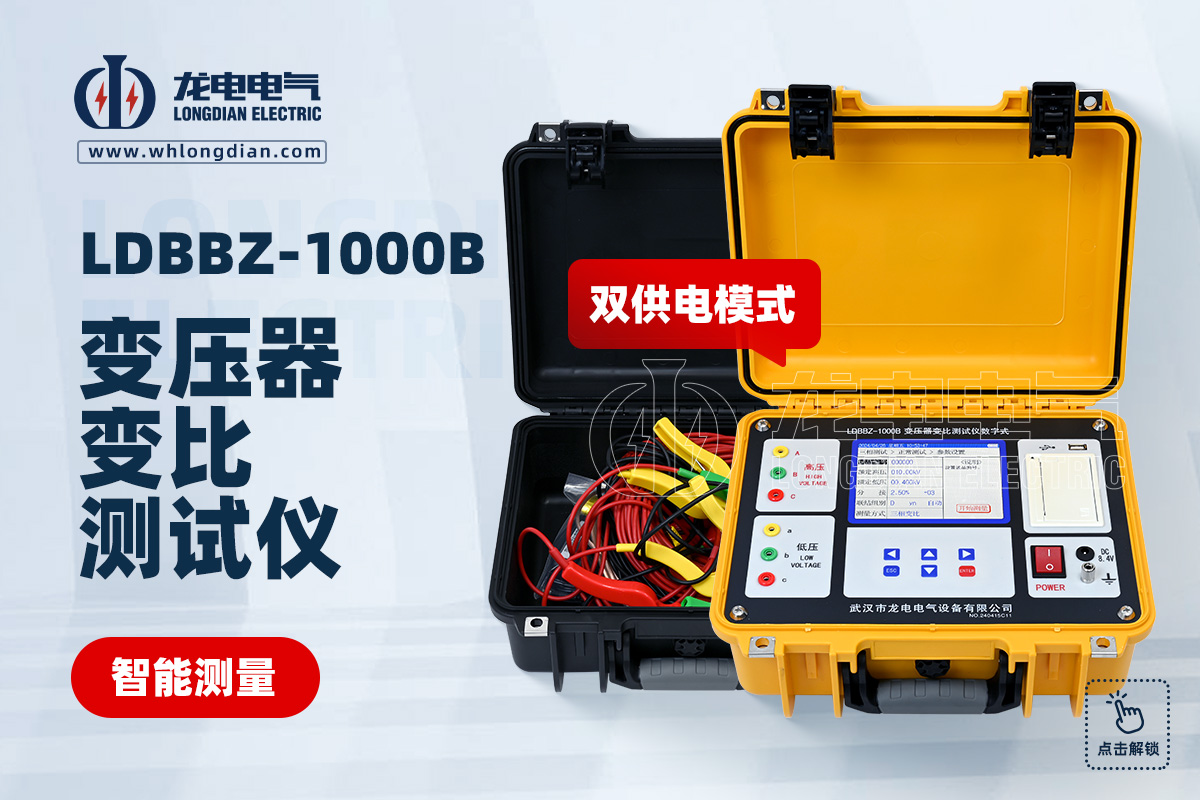

武汉市龙电电气设备有限公司研发生产LDBBZ 变压器变比测试仪，可用于变压器变比与联结组别测试。以LDBBZ-1000B为例，该型号支持三相变压器变比、组别测试，并具有盲测功能，在符合测试条件的情况下，可以对未知的高低压侧联结方式及组别进行判断。仪器还可根据相应测试模式显示实测变比、误差、联结方式和组别等信息，便于试验人员进行结果核对。具体功能应以对应型号的实际配置为准。

那么，使用变压器变比测试仪测接线组别时，需要注意哪些问题？首先，应核对变压器铭牌上的额定电压、联结组别及相关参数，明确测试目的；其次，应按照仪器端子标识连接高压侧和低压侧测试线，保证相别对应正确；然后，根据被测设备的情况选择常规组别测试或盲测模式，并按照要求设置测试参数。测量完成后，应同时查看变比和组别结果，不宜只关注某一项数据。

如果测试过程中出现组别显示异常、测量失败或结果与铭牌不一致的情况，应先检查测试线是否连接牢固、相别对应是否正确、测试模式是否选择合适，以及输入参数是否准确。排除接线和设置问题后，再结合设备的实际结构及其他试验结果进行分析。对于涉及绕组改造、分接调整或检修后的变压器，还应特别关注实际接线是否与原设计一致，必要时按照相关试验要求开展进一步检查。

选购变压器变比测试仪时，不能只关注变比测量范围和准确度，还应根据现场需要确认是否支持三相组别测试、未知组别盲测、单相变压器测试以及PT、CT等相关功能。如果主要用于三相电力变压器的出厂检验和交接试验，应重点考虑变比与组别测试能力，以及结果显示、数据保存和现场操作是否满足工作需求。不同型号所支持的测试项目可能有所不同，具体应以相应产品的技术参数为准。

总的来说，变压器变比测试仪可以测接线组别，但前提是仪器具备对应的组别测试功能。变比测试用于核对绕组之间的比例关系，组别测试用于检查绕组联结方式及相位关系，两者相互补充，不能互相替代。武汉市龙电电气设备有限公司研发生产LDBBZ 变压器变比测试仪，可根据对应型号的功能配置开展变比与组别检测。实际使用时，规范接线、正确选择测试模式并认真核对测量结果，有助于提高变压器检测工作的准确性和可靠性。
