变压器变比测试仪是如何计算变比误差的？计算公式与实例解析

变压器变比测试仪测量完成后，显示的变比误差是怎么计算出来的？为什么实测变比与铭牌数值存在差异时，仪器会显示正负不同的百分比？对于变压器生产企业、电力试验人员和设备检修人员来说，理解变比误差的计算方法，有助于正确分析测试结果，判断实测变比是否符合相应的技术要求。

变比误差是指变压器实测变比相对于额定变比的偏差，通常用百分比表示。变压器变比测试仪通过测量被试品的变比，并与根据铭牌参数及对应分接位置确定的额定变比进行比较，得到相应的误差值。需要注意，变比误差反映的是变比测量结果与参考值之间的差异，并不等同于测试仪自身的测量误差，两者在概念和判断方法上有所区别。

在常见的计算方式中，变比误差可以使用以下公式表示：

变比误差（%）＝（实测变比－额定变比）÷额定变比 × 100%

其中，额定变比是根据变压器额定参数和相应测试条件确定的参考值，实测变比则是变压器变比测试仪实际测量得到的数值。对于具有多个分接位置的变压器，计算时应采用与当前分接位置相对应的额定变比。对于三相变压器，还需要考虑绕组联结方式和相应的测试条件，确保比较的两个变比具有一致的计算基础。

为了更直观地理解变比误差，可以看一个简单的计算实例。假设某测试点对应的额定变比为25.000，变压器变比测试仪测得的实际变比为25.100，那么变比误差为（25.100－25.000）÷25.000 × 100%＝+0.4%。这表示实测变比比额定变比高出0.4%。如果实测变比为24.900，则按相同的计算方式得到－0.4%，表示实测变比低于额定变比0.4%。

变比误差的正负值代表什么？按照上述公式，正值表示实测变比高于额定变比，负值表示实测变比低于额定变比。在部分检测场景中，也会使用误差的绝对值进行比较，以便判断偏差大小。例如，+0.4%和－0.4%的绝对偏差均为0.4%，但二者偏离额定值的方向不同。因此，分析变压器变比测试仪的测量结果时，既要关注偏差大小，也要结合实际情况关注偏差方向。

额定变比的设置是否准确，会直接影响最终误差计算。对于具有分接开关的变压器，切换分接位置后，相应的额定变比也会发生变化。如果仍然使用其他档位的额定值作为参考，即使仪器正常完成测量，计算出的变比误差也可能不符合实际情况。因此，在使用变压器变比测试仪之前，应核对额定高压、额定低压、分接间距和额定分接位等信息，并根据仪器功能要求正确设置参数。对于不同联结方式的三相变压器，还应确认测试模式和绕组参数之间的对应关系。

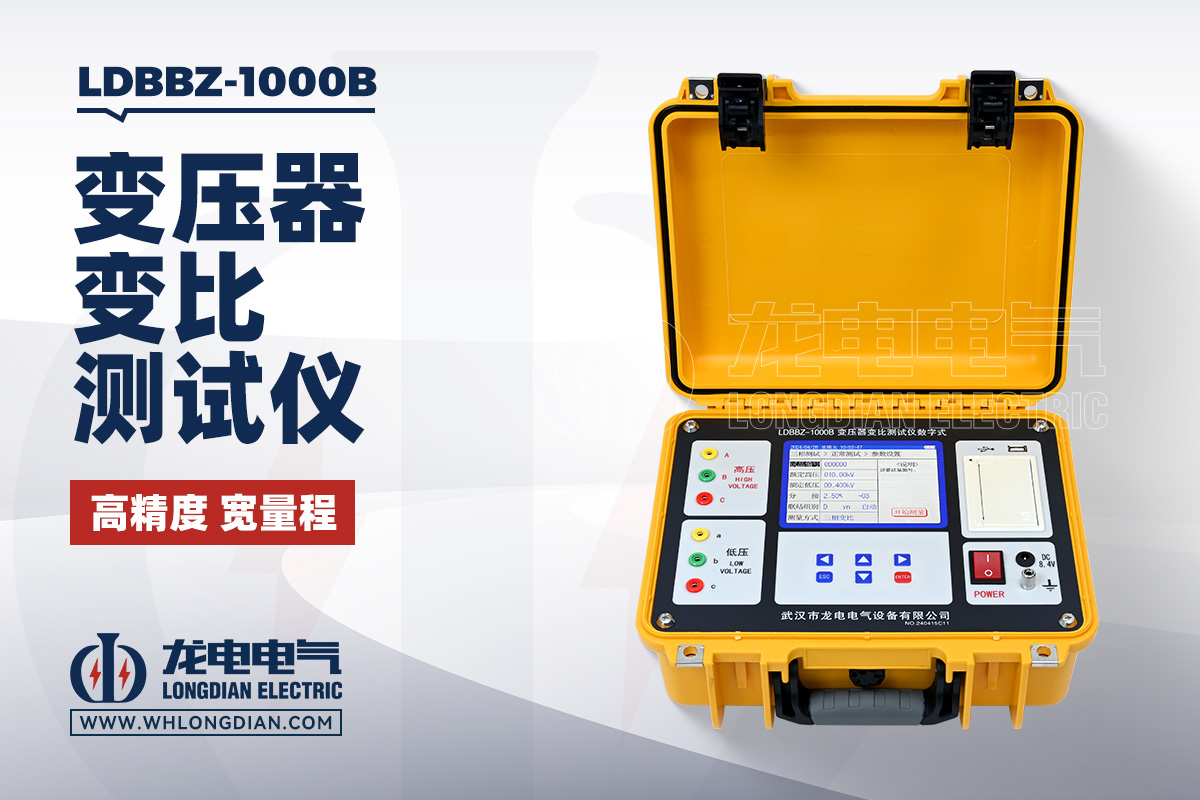

武汉市龙电电气设备有限公司研发生产LDBBZ 变压器变比测试仪，可用于变压器变比与联结组别测试，并根据对应型号的功能配置显示实测变比及相关误差结果。以LDBBZ-1000B为例，该型号支持根据设置的额定高、低压参数及分接信息进行测试结果计算，并可显示实测变比、误差、联结方式和组别等信息。对于具有多个分接位置的变压器，正确输入额定电压、分接间距和额定分接位等参数，是获得正确误差计算结果的重要前提。

如果变压器变比测试仪显示的误差偏大，应该如何排查？首先应核对变压器铭牌参数和当前分接位置，确认输入的额定变比与实际测试条件相符；其次检查高低压侧接线、相别对应关系及测试模式是否正确；随后可以根据试验要求重新测量，并对比各相及各分接位置的结果。如果偏差仍然存在，应结合变压器的结构、历史测试数据及其他相关试验结果进一步分析，而不能仅凭单次测量结果直接判定设备故障。

还需要注意，变比误差是否合格，不能仅依据某一个固定百分比进行判断。不同变压器的设计要求、适用标准、额定参数和分接位置可能存在差异，实际判定应以适用的技术标准、产品要求及相关试验规定为依据。同时，变比测试仪自身的准确度、校准状态和现场测试条件，也会影响测量结果的可信度。正确计算误差与正确判断合格与否，是两个相互关联但不能完全等同的环节。

总体来看，变压器变比测试仪计算变比误差的关键，是将实测变比与对应的额定变比进行比较，再按照规定的计算方法得到百分比偏差。掌握误差公式、正负值含义和分接参数的设置方法，可以帮助试验人员更准确地理解仪器显示结果。武汉市龙电电气设备有限公司研发生产LDBBZ 变压器变比测试仪，可为变压器变比及相关测试提供检测支持。实际使用时，应确保接线正确、额定参数准确，并结合对应技术要求分析误差结果，从而提高变压器试验数据的可靠性。
