什么是接地线成组电阻测试仪？工作原理、检测作用与应用场景解析

什么是接地线成组电阻测试仪？电力检修中使用的携带型短路接地线和个人保护接地线，为什么需要定期检测电阻？接地线在电气设备检修和线路维护过程中承担着重要的安全保护作用，其导电性能是否良好，直接关系到接地保护的可靠性。接地线成组电阻测试仪就是用于测量接地线电阻、检查导电性能的重要检测设备，可为电力安全工器具的检查与预防性试验提供数据依据。

接地线成组电阻测试仪主要用于检测携带型短路接地线及个人保护接地线的电阻情况。接地线在长期使用过程中，可能受到频繁弯折、机械磨损、接头松动、导体损伤以及氧化等因素影响，导致电阻发生变化。如果仅凭外观检查，很难准确判断导体内部及连接部位的导电状况。通过接地线成组电阻测试仪进行电阻测量，可以获得相应的检测数据，为判断接地线是否满足相关技术要求提供参考。

从工作原理来看，接地线成组电阻测试仪通常采用大电流测试方式，通过专用测试线向被测接地线施加稳定的测试电流，并采集被测回路两端的电压信号，根据电压与电流之间的关系计算电阻值。由于接地线的电阻通常较小，采用适当的测试电流有助于提高微小电阻测量的有效性。仪器显示的测量结果可用于分析接地线的电阻情况，帮助检测人员发现异常阻值及潜在的导电性能问题。

接地线成组电阻测试仪的核心作用，是为接地线的电阻检测和质量判断提供量化依据。与只进行外观检查相比，电阻测试能够进一步了解导体及连接部位的电气性能。在实际检测中，操作人员可以根据被测接地线的规格和仪器要求选择相应的测试参数，完成测量后查看电阻结果，并结合导线材质、截面积、长度以及适用的技术标准进行判断。需要注意的是，电阻测试结果不能完全替代外观检查及其他必要的安全工器具试验，具体合格判定应以适用标准和相应技术要求为依据。

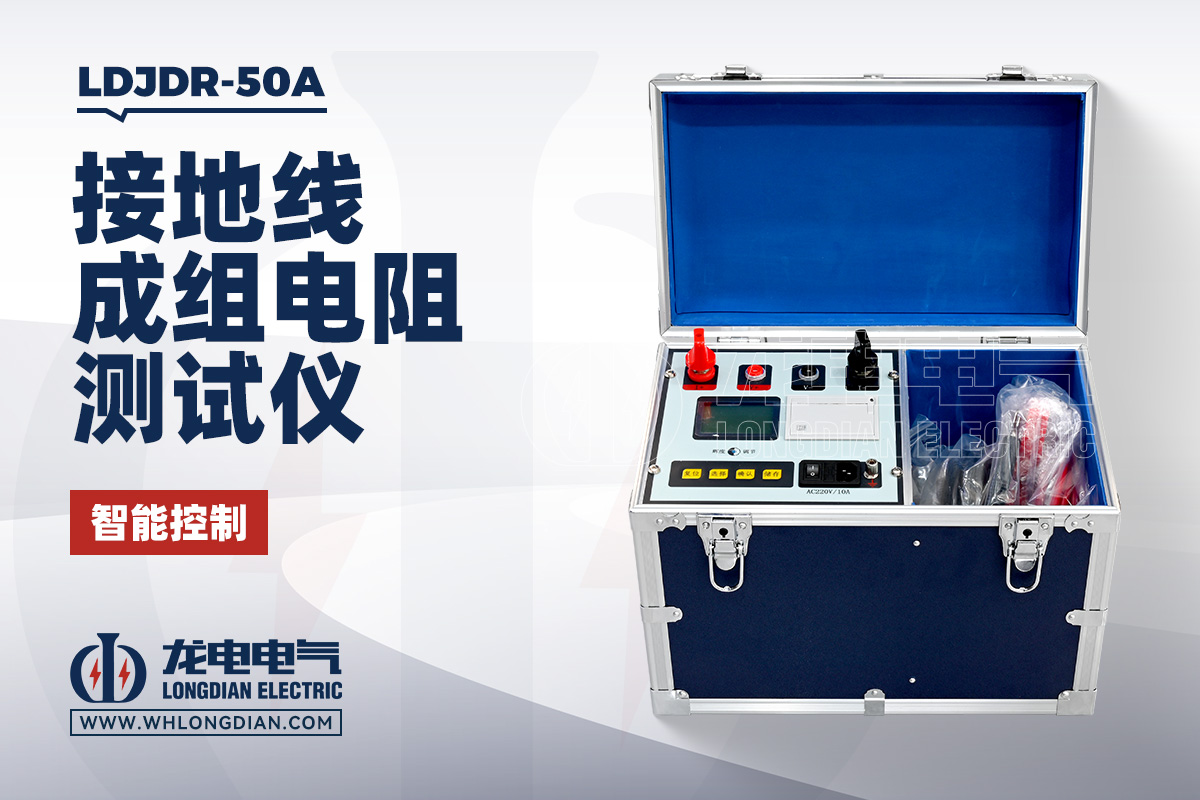

在功能配置方面，接地线成组电阻测试仪通常关注测试电流的稳定性、微小电阻测量能力、数据显示、数据保存和结果输出等方面。以LDJDR接地线成组电阻测试仪为例，其采用30A、40A、50A多档测试电流，分辨率可达0.1μΩ，测量精度为±(0.5%+3个字)，可用于携带型短路接地线及个人保护接地线的电阻检测。仪器支持测试数据存储、历史记录查询及热敏打印，便于现场查看测量结果和留存检测记录。

在实际应用中，接地线成组电阻测试仪主要服务于电力安全工器具检测、电力设备检修维护、供电企业试验工作以及相关检测机构的日常检测任务。对于需要管理多组接地线的单位，定期开展电阻检测，有助于及时掌握接地线的使用状态，减少因导电性能异常而带来的安全隐患。检测过程中，还应检查接地线夹头、连接端子、导体外观及其他关键部位，避免仅依据单次电阻测量结果作出不充分的判断。

选择接地线成组电阻测试仪时，需要结合实际检测对象、测试电流、测量范围、分辨率、测量精度以及数据管理需求进行综合考虑。不同规格接地线的长度、截面积和材质存在差异，适用的电阻判断依据也可能不同，因此仪器应具备与实际检测任务相匹配的测试能力。同时，仪器的操作便利性、保护功能和测试结果输出方式，也会影响日常检测工作的效率。

武汉市龙电电气设备有限公司研发生产LDJDR接地线成组电阻测试仪，面向携带型短路接地线及个人保护接地线的电阻检测需求，提供大电流测试、微小电阻测量、数据存储与打印等功能。对于电力运维、检修及安全工器具检测单位而言，了解接地线成组电阻测试仪的测量原理、主要功能和适用范围，有助于根据实际工作要求合理选择检测设备，并规范开展接地线电阻检测工作。

总体而言，接地线成组电阻测试仪是一种用于检测接地线电阻、辅助评价导电性能的专业电力测试设备。正确使用接地线成组电阻测试仪，并结合外观检查、适用标准和相关试验要求进行综合判断，能够为接地线的日常管理与安全使用提供可靠的数据支持。
