0.1Hz超低频耐压试验相比工频耐压有哪些优势？核心差异解析

电力电缆和大型电机进行交流耐压试验时，为什么有些现场会选择0.1Hz超低频耐压试验，而不是采用传统工频耐压方式？主要原因在于，部分电气设备具有较大的对地电容量，在相同试验电压下，工频试验需要提供更大的电容电流，对试验电源容量提出了较高要求。0.1Hz超低频耐压试验通过降低交流电压频率，可以有效减小电容电流，在满足相应试验要求的前提下，降低设备容量需求，提升现场试验的便利性。

0.1Hz超低频耐压试验与工频耐压试验最明显的区别，在于交流电压频率不同。我国电网工频通常为50Hz，而0.1Hz属于超低频交流。对于电容量和试验电压相同的电容性试品，其电容电流可根据公式 I＝2πfCU 进行估算，其中I为电容电流，f为频率，C为电容量，U为电压。在其他条件相同的理想情况下，0.1Hz时的电容电流约为50Hz工频下的五百分之一。对于长距离电力电缆等大电容试品，这一差异具有实际意义。

降低电容电流，可以减少试验电源需要提供的容量。采用工频交流耐压方式测试大电容试品时，往往需要较大容量的试验变压器或串联谐振试验设备，设备配置、现场运输和接线布置都可能受到限制。0.1Hz超低频耐压试验对试验电源的容量要求相对较低，有助于减小设备体积与重量，使试验装置更加适合变电站、电缆线路等现场作业环境。这也是超低频高压发生器在电力电缆现场试验中具有实用价值的重要原因。

现场操作便利性也是0.1Hz超低频耐压试验的一项优势。对于电缆长度较大、测试点分散或者现场空间有限的情况，试验设备的搬运、连接和布置会直接影响作业效率。超低频高压发生器通常由控制器和升压器等部分组成，采用专用连接线完成接线，并通过控制系统进行升压、测量和保护。与需要配置大型工频试验电源的方案相比，超低频试验设备更便于开展部分现场耐压试验。不过，具体设备的重量、带载能力和现场操作条件仍需根据实际型号确定。

除了设备容量方面的差异，0.1Hz超低频耐压试验还保留了交流耐压试验的基本特征，即对被试设备施加周期性变化的交流电压。因此，它与直流耐压试验并不是同一种测试方式。对于交联聚乙烯绝缘电力电缆等设备，选择合适的交流耐压方法有助于按照相应规程开展绝缘耐受能力检查。但需要注意，超低频耐压试验并不意味着能够无条件替代工频耐压试验，两种方法的适用对象、试验电压、波形要求和持续时间应以被试设备的类型及适用规程为准。

在设备选型方面，0.1Hz超低频耐压试验的优势能否充分发挥，还取决于发生器的输出能力是否与被试品匹配。选型时不能只看额定输出电压，还应关注不同频率下的带载能力、测量精度、输出波形和保护功能。对于电容量较大的试品，如果设备带载能力不足，即使额定电压满足要求，也可能影响正常输出和试验实施。因此，试验前应结合被试品电容量、预定试验电压和持续时间，合理选择仪器规格及输出频率。

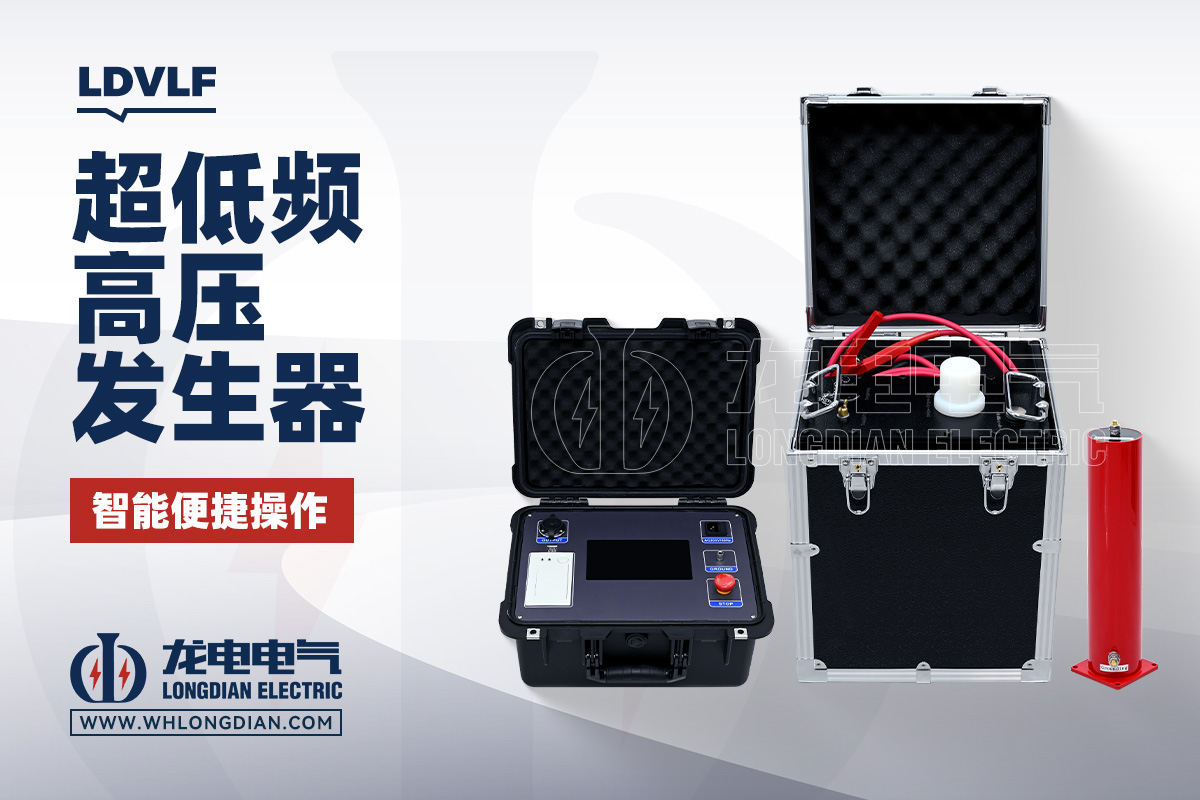

武汉市龙电电气设备有限公司研发生产LDVLF 0.1Hz超低频高压发生器，可提供0.1Hz、0.05Hz、0.02Hz和0.01Hz等多种输出频率，适用于符合相应试验要求的电力电缆、电力电容器、大中型发电机及电动机等电气设备的超低频交流耐压试验。设备采用数字变频与微电脑控制技术，能够完成升压、降压、测量及保护等操作，并具备过压、过流保护功能，方便现场开展电气试验。

以武汉龙电电气LDVLF系列中额定输出电压为90kV峰值的规格为例，其标称带载能力为：0.1Hz时不超过0.5μF，0.05Hz时不超过1.1μF，0.02Hz时不超过2.2μF，0.01Hz时不超过5.5μF。由此可以看出，频率变化会影响设备的带载范围。对于超过设备在0.1Hz下额定带载能力的试品，应结合具体型号参数，判断是否可以采用更低频率进行测试，而不能仅凭输出电压判断设备是否适用。实际试验还应遵循相应安全操作要求，完成可靠接地、试验区域隔离及试后充分放电。

总体来看，0.1Hz超低频耐压试验相比工频耐压的核心优势，在于能够显著降低大电容试品的电容电流，减少试验电源的容量需求，并提高部分现场试验场景下的设备便携性和操作便利性。对于电力电缆及其他适用的大电容电气设备，选择合适的超低频高压发生器，有助于提高现场试验的实施效率。实际应用中，应结合被试品特性、设备参数和现行试验规程综合判断，确保试验方法与电压等级、绝缘类型及检测目的相匹配。
