直流高压发生器零位合闸保护是什么？工作原理与操作要点解析

直流高压发生器为什么在调压旋钮没有回到零位时，不能直接接通高压？这与设备的零位合闸保护功能有关。直流高压发生器零位合闸保护是一种重要的操作保护机制，主要用于限制高压回路在调压机构未处于零位时接通，避免设备在非零输出设定状态下启动，降低突然输出高压带来的操作风险。

直流高压发生器零位合闸保护的基本原理，是将调压机构的零位状态与高压接通操作进行联锁。当调压旋钮处于零位时，设备才允许按照规定的操作流程接通高压回路；如果调压旋钮没有回到零位，保护电路会限制高压接通操作。以采用电子零位保护的设备为例，调压电位器具备零位控制功能，高压接通按钮需要在电位器回零后才能正常发挥作用。

这项保护功能的主要作用，是让设备尽可能从零电压状态开始升压，使输出电压能够按照试验要求逐步调节。如果缺少零位联锁，操作人员在调压旋钮未归零的情况下接通高压，可能造成输出电压突然上升，增加被试品承受电气冲击的风险，也可能影响试验过程的稳定性。因此，直流高压发生器零位合闸保护不仅关系到设备的规范操作，也是高压试验过程中的一项重要保护措施。

在实际操作中，使用直流高压发生器前，应先确认电源开关处于关闭状态，并将调压旋钮逆时针旋转至零位。完成控制箱、倍压筒、被试品及接地线路的检查和连接后，再按照设备规定接通电源。确认高压处于断开状态、相应指示正常后，方可执行高压接通操作，并缓慢调节电压至试验所需值。试验结束后，应先将调压旋钮回零，再切断高压回路，并按照规定完成放电、接地等后续操作。

需要注意的是，零位合闸保护与过电压保护、过电流保护并不相同。零位合闸保护主要约束高压接通前的调压状态；过电压保护用于在输出电压达到设定保护条件时采取相应措施；过电流保护则主要针对异常电流情况。不同保护功能各有侧重，不能因为设备具备零位合闸保护，就忽略接地检查、试验回路检查以及试验结束后的充分放电。

如果操作时按下高压接通按钮后设备无法正常进入高压状态，应先将调压旋钮回零，并根据设备状态检查过压保护设定、接线和被试品情况。若保护指示异常或保护电路动作，不应反复强行启动，而应切断电源，在确认安全后排查原因。对于电缆等大电容试品，还应根据试验要求配置限流电阻，并采用适当的放电措施，防止残余电荷造成危险。

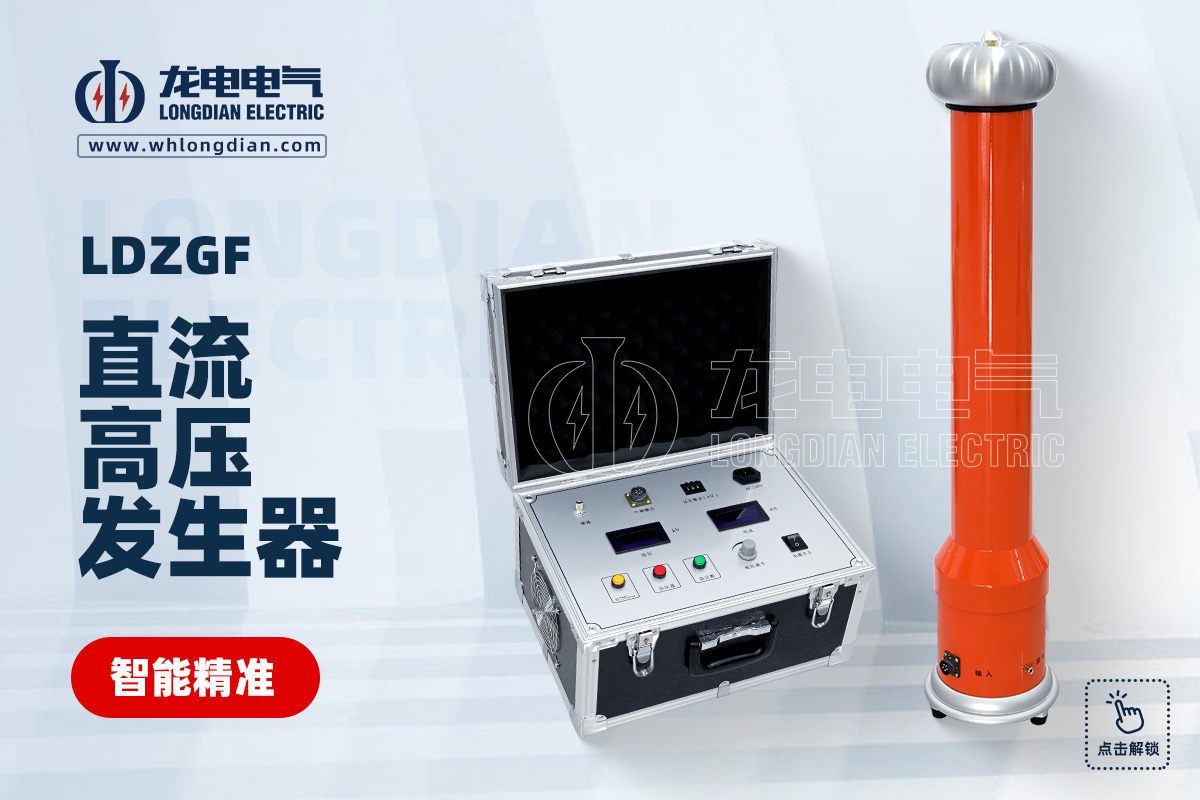

武汉市龙电电气设备有限公司研发生产LDZGF 直流高压发生器，设备采用高频倍压及闭环调压技术，并配置零位合闸、过电压、过电流等保护功能，可用于氧化锌避雷器、电力电缆、变压器等高压电气设备的直流耐压试验和直流泄漏电流试验。具体保护逻辑、操作步骤及技术参数应以相应设备配置为准。

总体来看，直流高压发生器零位合闸保护的核心作用，是确保高压回路按照规定的零位启动条件接通，为平稳升压和规范试验提供保障。正确理解直流高压发生器零位合闸保护的工作原理，并在每次试验前确认调压旋钮归零、接地可靠、接线正确，有助于降低误操作风险，保障试验设备、被试品及现场人员的安全。
