互感器测试仪精度等级是什么意思？变比、比差、角差精度详解

互感器测试仪精度等级是什么意思？在选购互感器综合特性测试仪时，经常会看到变比测量精度、相位测量精度、电压测量精度和电阻测量精度等参数。这些数字分别代表什么，又该如何判断一台互感器测试仪是否满足实际检测要求？简单来说，测试精度反映的是仪器测量结果与参考值之间的偏差程度。偏差越小，通常意味着仪器的测量结果越接近参考值，但具体性能还需要结合测量项目、量程和规定条件进行判断。

需要先明确一个概念，互感器测试仪的测量精度与被测互感器的准确级并不是一回事。互感器测试仪的精度描述的是检测设备自身的测量性能，而互感器的准确级描述的是被测CT或PT在规定条件下的误差性能。例如，测试仪标注变比测量精度为±0.1%，并不意味着被测互感器就是0.1级，也不能仅凭这个数字判断互感器是否符合相应的计量或保护要求。

变比测量精度是互感器测试仪的重要参数之一。变比反映电流互感器一次、二次电流之间，或者电压互感器一次、二次电压之间的变换关系。变比测量精度主要反映仪器测得的变比与参考变比之间的偏差。对于需要检测不同变比规格CT、PT的用户来说，除了关注变比精度，还应查看设备支持的变比范围，确认其能够覆盖实际试品的测试需求。

比差精度也是互感器测试中值得关注的指标。比差通常指互感器的比值误差，用于反映实际变换结果与规定变换关系之间的偏差。对于计量用途的互感器，比差直接关系到电流或电压测量结果的准确性，因此需要结合被测互感器的准确级、规定负荷和测试条件进行判断。查看互感器测试仪参数时，应关注其比值差测量能力，而不是简单地将变比测量精度当作比差精度。

角差精度主要反映仪器测量互感器一次、二次电气量相位差的能力。角差通常以分（′）表示，与以百分比表示的变比误差、比差不同，两者不能直接比较数值大小。例如，角差测量精度为±5′，表示仪器相位测量的精度指标采用角分表示，并不代表互感器本身的角差就是±5′。对于计量级互感器，比差和角差通常需要结合准确级要求进行综合分析。

除了变比、比差和角差，互感器测试仪的其他测量项目也有各自对应的精度指标。例如，电压测量精度关系到测试电压示值的准确程度，电流测量精度关系到输出或测量电流的准确程度，二次绕组电阻测量精度则关系到电阻测量结果与参考值之间的偏差。对于具有二次负荷测量功能的设备，还需要关注负荷测量精度。不同项目对应不同的测量方法和技术指标，因此不能只看其中一项精度就判断设备整体性能。

在理解精度参数时，还要注意“精度”和“分辨率”的区别。精度主要关注测量结果与参考值之间的偏差，而分辨率表示仪器能够区分或显示的最小变化量。例如，仪器显示分辨率为0.5′，并不意味着它的测量误差一定不超过0.5′。因此，选购互感器测试仪时，应同时查看精度、分辨率和测量范围，不能把显示位数多直接等同于测量更准确。

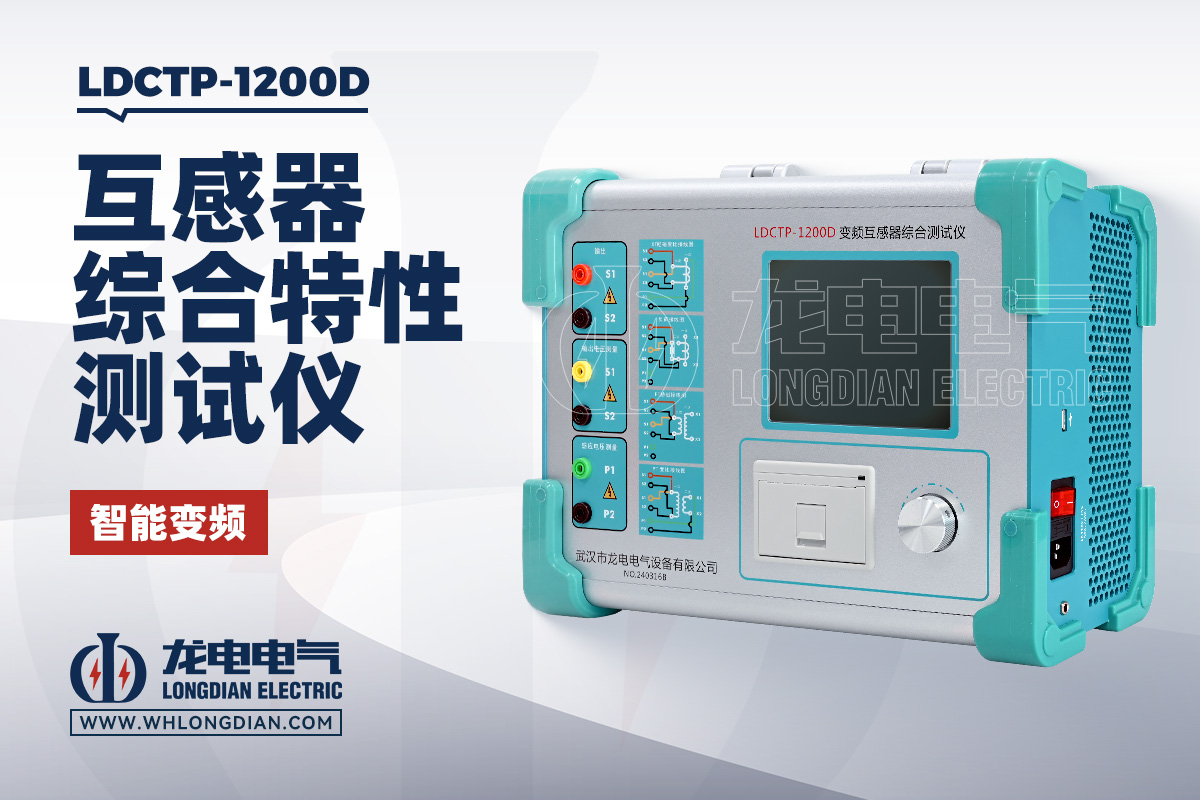

武汉市龙电电气设备有限公司研发生产LDCTP互感器测试仪，其中LDCTP-1200D具备CT、PT多项特性测试功能。该型号的CT变比测量范围为1～40000，变比测量精度为±0.1%；PT变比测量范围同样为1～40000，变比测量精度为±0.5%。设备的相位测量精度为±5′，分辨率为0.5′，电压测量精度为±0.2%。这些参数分别对应不同的测量性能，不能将变比精度直接等同于比差精度，也不能以单一参数代表整台设备所有测试项目的精度。

对于需要开展CT励磁特性测试的用户，还应关注互感器测试仪能否完成励磁曲线、拐点电压和拐点电流等参数测试，以及相应结果是否满足试验要求。励磁特性测试与变比、比差和角差测试的目的不同，不能单纯依靠变比精度判断励磁测试能力。选择设备时，需要把测量精度与实际测试功能结合起来考察。

那么，选购互感器测试仪时应该如何看精度等级？首先，应根据被测对象确定需要开展的测试项目，是以变比、极性检测为主，还是需要进一步进行励磁特性、比差、角差、二次绕组电阻和二次负荷测试。其次，应逐项核对设备的测量精度、量程和分辨率，确认各项指标能够满足实际工作要求。最后，还应关注设备的校准情况和量值溯源能力，尤其是在计量检验、产品质量检测和现场试验对结果有明确要求时，应结合相应技术规范判断测量结果是否适用。

需要注意的是，不同型号、不同技术路线的互感器测试仪，其参数配置可能存在差异。目前已有针对互感器综合特性测试仪的地方计量校准规范，将电压、电流、变比、极性、误差测量、二次负荷和二次绕组电阻等项目分别进行评价。因此，实际选型时不应只看宣传中的单一精度数字，而应核对具体型号的技术指标，并根据适用的校准规范和使用要求确认相关性能。

武汉市龙电电气设备有限公司研发生产LDCTP互感器测试仪，可用于CT、PT的变比、极性、励磁特性、二次绕组电阻及相关负荷和误差测试。对于LDCTP-1200D，用户可以结合CT、PT变比测量精度、相位测量精度以及其他对应项目的测量参数，判断设备是否符合现场测试需求。实际测试时，还应正确设置试品参数、保证接线可靠，并按照适用的试验要求分析结果。

总体来看，互感器测试仪精度等级并不是一个可以概括所有功能的单一数字。判断设备测量性能时，应重点查看变比精度、比差和角差测量能力、电压与电流测量精度、二次电阻和负荷测量精度，以及各项指标对应的量程和使用条件。把这些参数逐项看清楚，才能更准确地选择适合CT、PT检测工作的互感器测试仪。
