直流断路器安秒特性测试仪如何测试过载脱扣？测试步骤与参数设置

直流断路器发生过载时，能否在规定的电流和时间条件下可靠动作？如何判断断路器的过载脱扣性能是否符合要求？这就需要通过直流断路器安秒特性测试仪进行检测。过载脱扣测试主要关注断路器在不同电流条件下的动作情况，通过记录脱扣电流和动作时间，了解其电流与动作时间之间的关系，为断路器性能检查及直流系统保护级差配合提供测试依据。

直流系统广泛应用于变电站的控制、保护和信号回路，通常采用多级直流断路器进行分级保护。当下级回路出现过载或短路故障时，如果上下级断路器的动作特性不协调，可能导致上级断路器先于下级断路器动作，造成其他供电回路失电。因此，对直流断路器进行安秒特性测试，有助于检查其动作特性，并判断不同级别保护电器之间的配合是否合理。

使用直流断路器安秒特性测试仪进行过载脱扣测试，首先应根据被测断路器的额定电流、脱扣特性及相关试验要求，确定合适的测试电流范围和测试参数。完成接线检查后，将测试仪放置在平稳、通风的位置，按照设备的接线要求连接被测直流断路器。接线完成后，开机进入测试界面，录入测试单位、厂站名称、断路器编号、型号、额定电流等基本信息，方便后续查询和整理试验结果。

进入脱扣测试功能后，需要设置起始电流、终止电流、电流步长和时间步长。起始电流是测试开始时的电流值，终止电流是设置的测试电流上限，电流步长决定每次自动增加的电流幅度，时间步长则决定每次增加电流之间的时间间隔。根据被测断路器的额定参数和试验要求合理选择这些参数，有助于控制测试过程并获得有效的脱扣数据。对于LDZKC-1000A直流断路器安秒特性测试仪，其脱扣测试界面中，起始电流和终止电流可设置为5～1000A，电流步长可设置为0～1000A，时间步长可设置为0.2～60秒。实际设置时，应结合断路器额定电流和测试目的选择适当的步长，避免参数设置不合理影响测试效率或测试结果。

参数设置完成并确认接线无误后，按要求使被测断路器处于合闸状态，再启动脱扣测试。测试仪按照设定的起始电流、时间步长和电流步长逐步增加测试电流，并实时显示当前电流和运行状态。当被测断路器动作脱扣时，测试仪记录脱扣电流以及从测试开始到断路器脱扣的运行时间。如果测试过程中需要提前停止，也可以按照界面提示进行人工终止。若电流达到预设终止值而断路器仍未脱扣，应停止测试，并结合试验要求、断路器特性和接线情况分析原因，不应为了获得动作结果而随意提高测试电流。

测试结束后，应重点查看脱扣电流、运行时间和测试过程记录，并结合断路器额定电流、产品规定的动作特性以及相应试验判据进行分析。需要注意的是，单次脱扣测试只能反映特定测试条件下的动作情况，不能仅凭一个电流值就判断断路器全部安秒特性是否合格。对于需要了解不同电流倍数下动作时间变化的情况，还可以根据试验要求采用单点测试或全点测试，记录多个测试点的电流与动作时间，进一步分析断路器的安秒特性曲线。

在现场测试中，测试参数、接线状态和断路器自身的工作状态都会影响测试过程。测试前应检查断路器及测试回路连接是否可靠，确保测试电流、测试时间和设备输出能力满足试验要求，并由具备相应专业能力的人员操作。测试完成后及时保存数据，必要时通过数据导出功能整理测试记录，以便进行试验结果复核、历史数据对比和保护级差配合分析。

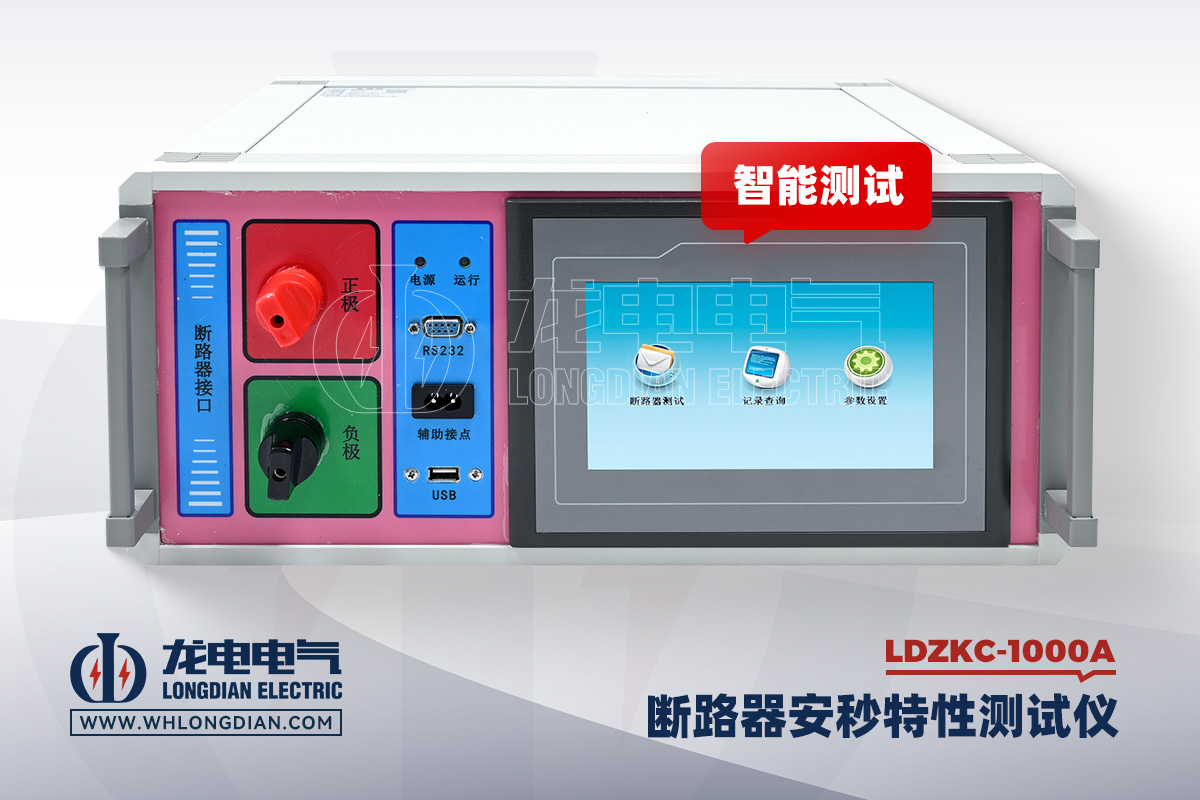

武汉市龙电电气设备有限公司生产LDZKC-1000A 直流断路器安秒特性测试仪，可用于直流断路器的脱扣测试、单点测试、全点测试、回路测试及内阻测试。设备测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性为≤±1%，时间记录范围为0.001～1000秒，最小时间分辨率为0.001秒，可为直流断路器动作特性检测提供相应的数据支持。

总体来看，直流断路器安秒特性测试仪测试过载脱扣的关键，在于合理设置电流与时间参数、按照规定步骤逐步增加测试电流，并准确记录断路器脱扣时的电流和时间。通过测试结果与断路器技术要求进行对照，可以为设备性能检查和直流系统保护配合分析提供参考。选择合适的测试方式、规范操作流程并做好数据记录，是提高直流断路器安秒特性测试有效性的重要环节。
