直流断路器安秒特性不合格会有什么后果？常见风险与检测方法

直流断路器安秒特性不合格会有什么后果？为什么额定电流相同的断路器，在实际运行中可能出现动作过早或故障时不能及时脱扣的情况？这与断路器的电流—动作时间特性有关。安秒特性反映断路器在不同电流条件下的动作时间，是判断其保护动作是否符合规定要求的重要依据。如果实际安秒特性与产品规定或设计要求不符，可能影响直流系统的保护配合，增加供电中断和设备故障扩大的风险。

直流断路器广泛应用于变电站直流电源系统，为继电保护、控制、信号等回路提供过电流保护。直流系统通常采用多级配电结构，上下级断路器需要根据负载情况、故障电流和动作特性进行合理配合。当下级回路发生故障时，通常希望距离故障点较近的下级断路器优先动作，尽可能减少故障对其他回路的影响。如果直流断路器安秒特性不合格，实际动作时间或动作电流偏离预期，就可能破坏原有的保护配合关系。

其中一种常见风险是越级跳闸。当下级回路发生短路或过载故障时，如果上级断路器先于下级断路器动作，就可能造成上级所带的其他正常回路同时失电。在变电站直流系统中，这类问题可能影响继电保护、断路器控制及其他重要直流负载的正常供电。故障的具体影响取决于直流系统结构、负载配置、故障电流以及保护装置之间的配合情况，不能简单认为每次安秒特性异常都会造成越级跳闸，但保护配合失调确实是需要重点排查的风险。

另一种情况是断路器动作时间过长。如果断路器在过载或短路条件下未能按照规定特性及时切断故障电流，导线、连接部位及相关电气设备可能持续承受较大的电流和热应力，严重时可能造成绝缘损伤、元件损坏，甚至引发电气安全事故。对于要求快速切除故障的回路，动作时间是否符合规定尤其重要。不过，断路器的实际保护效果还与故障电流大小、脱扣机构状态、回路条件及产品技术参数有关，需要综合判断。

如果断路器动作过于敏感，也可能带来不必要的供电中断。当其实际动作特性与设计要求不一致，或者与下级保护电器之间缺乏合理的时间和电流配合时，在某些正常运行或短时电流变化条件下，就可能出现非预期跳闸。这不仅影响相关设备的连续运行，还会增加故障排查和检修工作量。因此，判断直流断路器安秒特性是否合格，不能只看断路器能否正常合闸、分闸，还需要核对其在规定测试电流下的动作表现。

那么，如何发现直流断路器安秒特性异常？通常需要使用直流断路器安秒特性测试仪，对被测断路器进行相应的动作特性试验。测试时，根据断路器额定电流、产品技术要求和试验方案设置测试电流，记录断路器的脱扣电流及动作时间，再将实测结果与规定的动作特性或适用的试验判据进行对照。如果需要了解不同电流条件下的动作变化，还可以开展多个测试点的测试，分析电流与动作时间之间的关系。具体是否合格，应以适用的技术标准、产品要求及试验判据为准，不能仅凭单次动作结果作出结论。

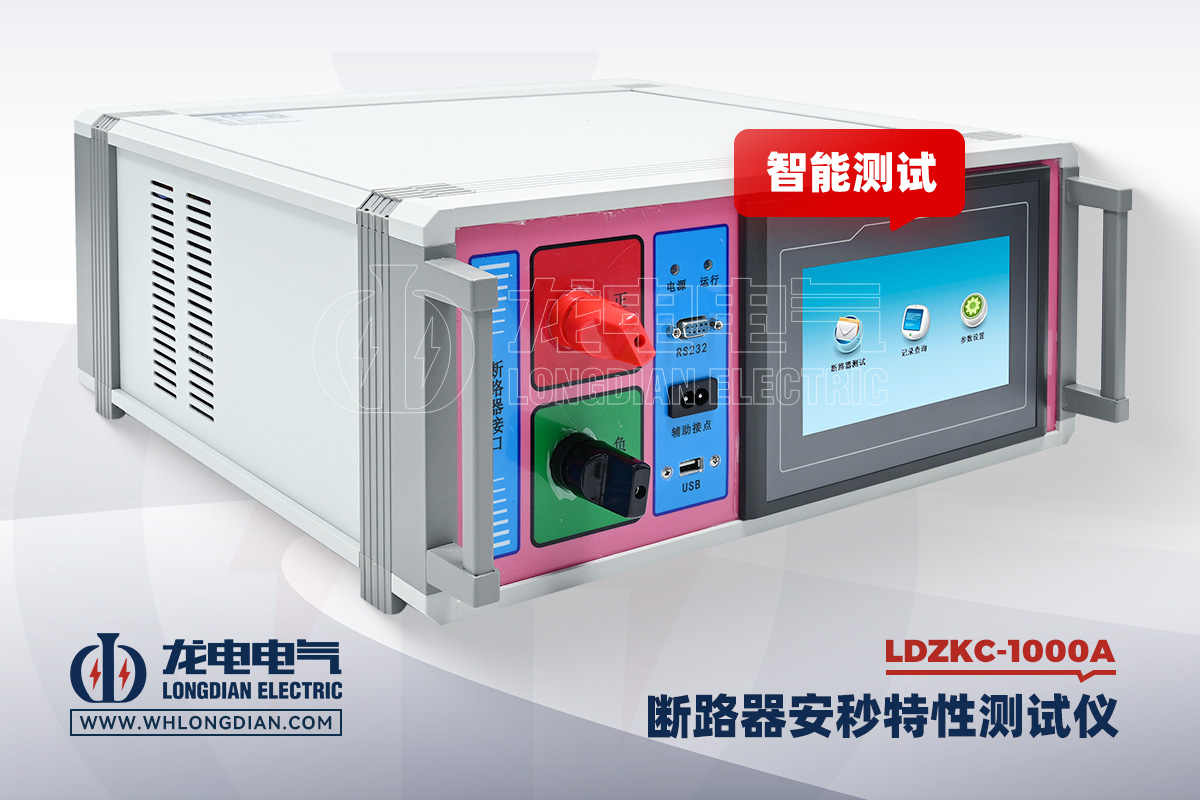

武汉市龙电电气设备有限公司生产LDZKC-1000A直流断路器安秒特性测试仪，可用于直流断路器的动作特性检测。设备测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性为≤±1%，时间记录范围为0.001～1000秒，最小时间分辨率为0.001秒。设备支持脱扣测试、单点测试、全点测试、回路测试和内阻测试，可根据相应试验需求检查断路器的脱扣电流、动作时间及回路情况，为分析直流断路器安秒特性提供测试数据。

在实际检测过程中，应先检查测试接线和回路连接情况，结合被测断路器的额定参数合理设置测试条件。对于上下级断路器配合问题，还应结合各级断路器的额定电流、安秒特性曲线、实际故障电流及系统设计要求进行综合分析。测试完成后，应及时保存测试记录，便于复核、比较和后续检修。发现测试结果异常时，应进一步确认断路器本体状态、接线情况和测试条件，必要时按照相关规程开展复测或更换评估。

总体来看，直流断路器安秒特性不合格，可能造成上下级保护配合失调、越级跳闸、故障电流切除不及时或非预期供电中断等问题。通过直流断路器安秒特性测试仪检测动作电流和动作时间，并结合产品要求及直流系统保护配置进行分析，有助于及时发现断路器动作特性方面的异常，为直流电源系统的安全运行和保护配合检查提供依据。
