三相功率源的负载能力参数怎么看？额定输出功率与电压电流范围解析

三相功率源的负载能力参数怎么看？在选择标准功率源时，有些用户会重点关注最大输出电压和最大输出电流，却忽略了额定输出功率这一重要指标。实际上，判断三相功率源能否满足实际测试需求，不能只看电压、电流的数值范围，还需要结合每相额定输出功率、输出回路特性以及实际负载条件综合分析。只有弄清这些参数之间的关系，才能更准确地判断设备是否适用于电能计量校验和电气试验等工作。

判断三相功率源负载能力，首先要看额定输出功率。交流设备的输出能力通常会使用伏安（VA）作为单位，它表示视在功率，与有功功率的瓦特（W）并不完全相同。在正弦交流条件下，视在功率可以通过电压有效值与电流有效值的乘积计算，有功功率则还需要考虑功率因数。因此，查看三相功率源参数时，应先确认标注的是每相输出功率还是三相总输出功率，同时明确对应电压回路还是电流回路，避免将不同参数混为一谈。

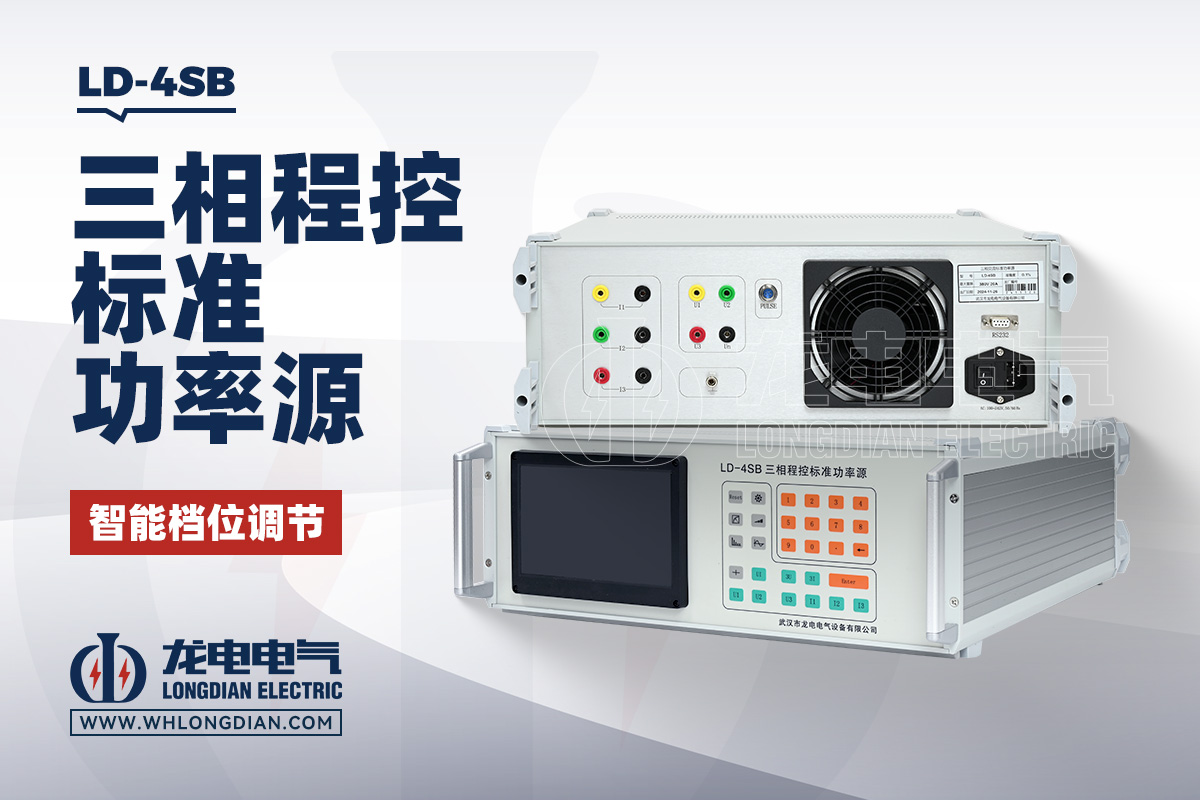

以武汉市龙电电气设备有限公司研发生产LD-4SB 三相功率源为例，其交流电压输出和交流电流输出参数均标明每相额定输出功率为20VA。其中，交流相电压输出范围为2V～456V，交流电流输出范围为1mA～24A。这些参数分别反映设备的电压调节范围、电流调节范围和额定输出能力。用户在查看三相功率源负载能力时，应结合相应输出回路理解这些指标，而不能认为设备在任意电压下都可以同时输出最大电流。

其次，需要关注输出电压和输出电流的关系。电压参数决定设备能够提供的电压范围，电流参数体现输出电流的调节范围，但两者都不能单独代表设备在所有工况下的带载能力。例如，某台三相功率源的电流输出范围较大，并不意味着连接任意负载时都能达到最大电流；实际输出还受到输出回路额定功率、负载阻抗及设备规定的运行条件等因素影响。因此，判断三相功率源能否满足特定测试要求时，应将额定输出功率、电压范围和电流范围放在一起分析。

还要注意每相输出能力与三相整体输出能力的区别。三相功率源可能采用各相独立控制的设计，能够分别调节A、B、C三相的电压、电流等参数，但这并不意味着可以不受限制地叠加各相输出能力。对于LD-4SB三相功率源，其三相电压、电流回路可以独立控制，各相相关输出参数可分别调节。进行设备选型时，除了确认单相输出指标，还应结合具体接线方式、试验模式以及各相实际工作状态判断是否满足使用需求，不宜直接将每相额定值简单相加后作为所有工况下的可用输出能力。

负载的性质同样会影响测试时的输出状态。电阻性负载、电感性负载和电容性负载的电压、电流相位关系可能不同，在相同电压和电流有效值下，其有功功率也可能存在差异。对于需要设置不同功率因数的电能计量试验，应同时关注功率因数、相位及输出功率等参数，并按照设备规定的负载条件进行测试。LD-4SB三相功率源具有功率因数调节功能，调节范围为-1～0～+1，分辨率为0.00001，准确度为0.0005，可用于设置不同功率因数的试验点。需要注意的是，功率因数调节范围反映的是参数调节能力，不能直接等同于负载容量大小。

在实际选型过程中，还应区分输出范围、调节分辨率和输出准确度。输出范围表示电压或电流可以设定的区间，分辨率反映参数设置或显示的细化程度，准确度则用于衡量输出值与目标值之间的符合程度。这些指标各有侧重，不能相互替代。例如，三相功率源即使具有较宽的电压和电流输出范围，也仍然需要满足具体试验对额定输出功率和准确度的要求。对于电能表校验、计量实验室测试等应用，应优先根据被测设备的额定条件和试验点确定所需输出能力，再对照设备参数进行选择。

此外，使用三相功率源时，应按照规定的接线方式连接被测对象，并确认电压输出端没有短路、电流输出端没有开路等异常情况。测试过程中不应仅以屏幕显示的最大电压或最大电流作为判断依据，还应关注设备运行状态、输出稳定性及负载是否符合额定条件。如果实际测试中出现输出异常，应结合接线、负载以及对应回路的额定输出能力进行检查，不能仅通过提高设定值解决问题。

总体来看，判断三相功率源的负载能力，重点是看清每相额定输出功率、交流电压范围、交流电流范围及实际负载条件之间的关系。武汉市龙电电气设备有限公司研发生产LD-4SB 三相功率源，其电压输出范围为2V～456V、电流输出范围为1mA～24A，电压和电流输出回路的每相额定输出功率均为20VA。用户在选择三相功率源时，应结合被测设备类型、目标电压电流、功率因数及试验工况综合判断，确保各项参数与实际测试需求相匹配。
