LDMD-II SF6气体密度继电器校验装置
LDMD-II SF6气体密度继电器校验装置
LDMD-II SF6气体密度继电器校验装置
LDMD-II SF6气体密度继电器校验装置

LDMD-II SF6气体密度继电器校验装置

主要测量SF6气体密度继电器的报警值、闭锁值、报警回复值、闭锁回复值,测量过程可单闭锁测量和双闭锁测量

核心元器件采用进口器件,集成程度高、精度高、重复性好、可靠性高

配置7寸高清全彩触摸屏,操作简单、界面美观

大容量锂电池供电,无需接入交流电

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDMD-II SF6气体密度继电器校验装置是一种智能化的SF6密度继电器校验仪器。本仪器采用高精度压力传感器及高速率A/D转换器,结合32位高性能微处理器能对各种SF6密度继电器进行性能校验,能准确测量信号动作时当前温度下的压力值,自动完成任意环境温度对20℃时的标准压力换算,并且可即时打印、存储测试数据以备查阅,同时自动识别测试过程中的故障。本产品携带方便,操作简单,测试精度高、稳定性强、可靠性好,体现了仪器“智能型”的特点。

SF6开关是电力系统广泛使用的高压电器,SF6开关的可靠运行已成为供用电部门最关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件,其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作,经过一段时期后常出现动作不灵活、触点接触不良等现象,有的还会出现密度继电器温度补偿性能变差,当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定:各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看,对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。

产品别称:SF6密度继电器校验仪、全自动密度继电器测试仪、六氟化硫密度继电器校验仪、SF6气体密度继电器校验仪、SF6密度继电器测试仪、继电器校验仪、sf6气体密度继电器校验仪

技术参数

工作电压AC220V、50Hz;DC12.6V 4000mAH
仪器功率50W
仪器精度0.2级
压力显示分辨率0.001MPa
压力校验范围0~1MPa
环境温度显示分辨率0.1C
环境温度测量范围-20℃~80℃
工作湿度8.90%RH
校验对象单报警、单闭锁、单报警单闭锁、单报警双闭锁
显示方式320×240图形点阵单色液晶屏
操作方式旋转鼠标(一键飞梭)输入
打印机型高速微型打印机
打印方式汉字报表式打印
存储容量可同时存储50组试验结果
外形尺寸主机 365×300×220(mm³)  附件箱400×370×200(mm³)
SF6气体密度显示方式被测环境下的压力、20℃时的等效压力
仪器重量8kg
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

1.本产品采用32位微处理器和TI公司的高速信号处理芯片进行检测与控制,集成程度高。机电一体化设计,精度高,重复性好,可靠性高。

2.配置了大屏幕中文液晶屏和旋转鼠标(一键飞梭)人机接口,操作简单、界面美观,所有参数及状态一目了然。

3.自动完成压力测量和20℃值转换,从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。

4.所有测试过程由仪器自动完成,不用人工干预,避免了繁琐的人工气路调节操作。

5.汉字报表式打印测试结果,并对试验结果进行智能分析。

6.能同时存储50组试验结果,并具有掉电数据保护功能,可随时查询和打印以前的试验结果。

7.校验过程中无需恒温室,可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。

8.配有多种型号过渡接头,大多数型号开关的密度继电器不用拆卸即可进行现场校验。

9.校验过程中耗气量极少,不浪费SF6气体,测试成本低,对环境无污染。

10.具有在线修改系统时钟的功能。

11.具有在线修改系统压力功能,可以现场修正。

12.核心元器件采用进口元件,性能可靠。

13.能同时测试一组报警信号、二组闭锁信号。

14.本产品为便携式工具,使用方便可靠,是SF6密度继电器校验的最佳选择。

15.内置大容量可充电锂电池,仪器可连续工作8小时,充电时间小于4小时。

产品图集

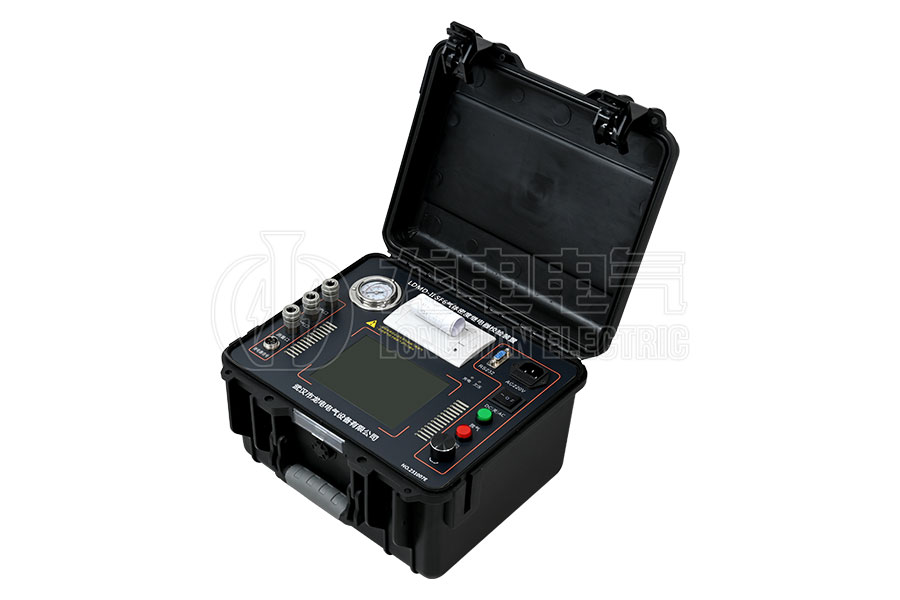

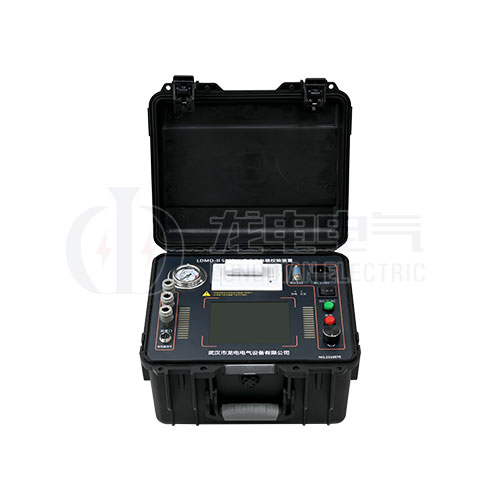

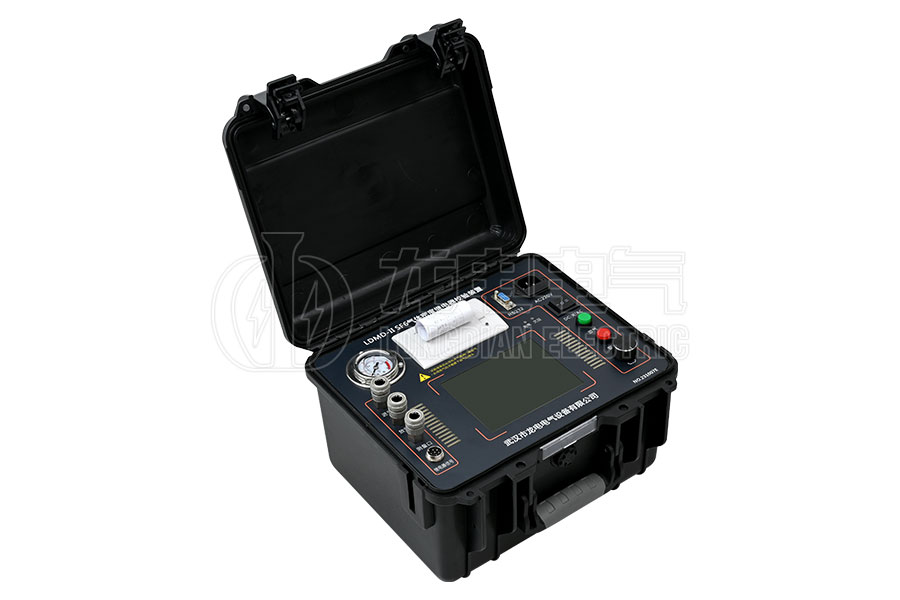

主机
主机

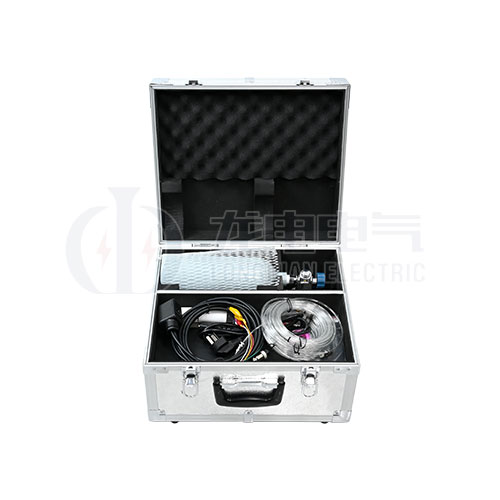

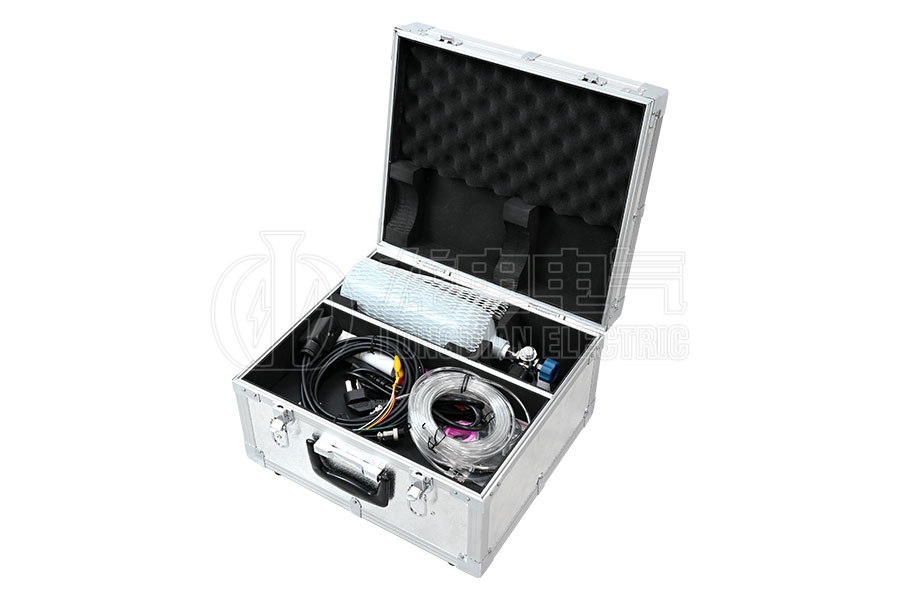

附件箱
附件箱

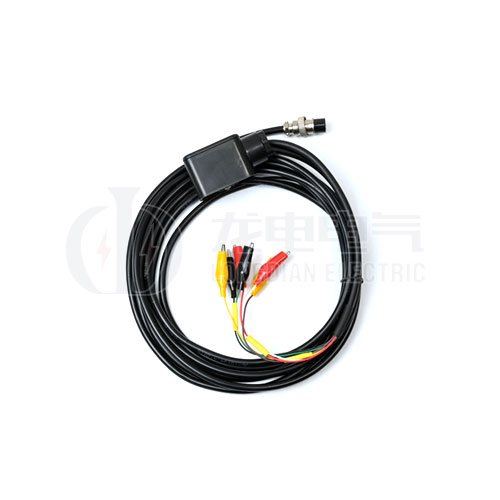

测试线
测试线

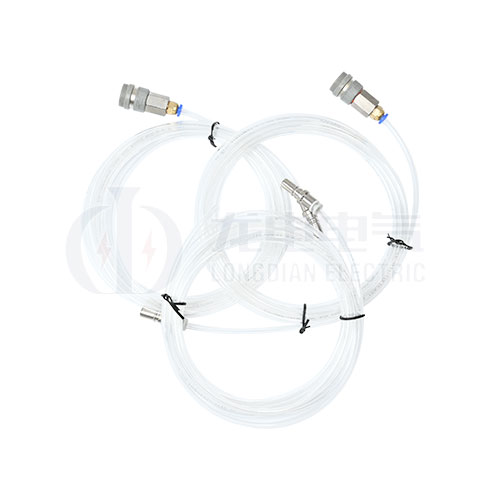

气管
气管

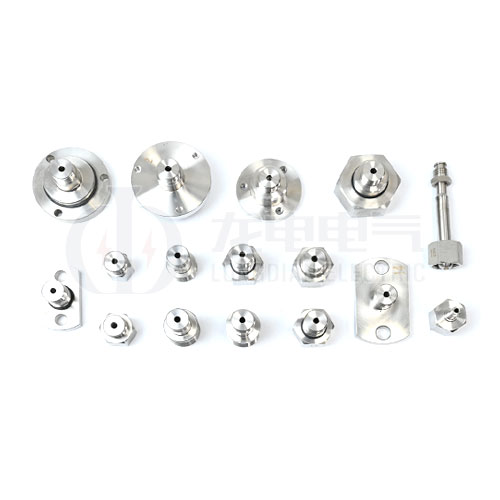

接头
接头

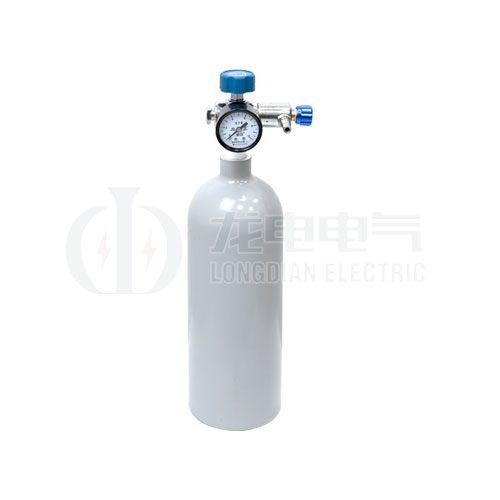

高压钢瓶
高压钢瓶

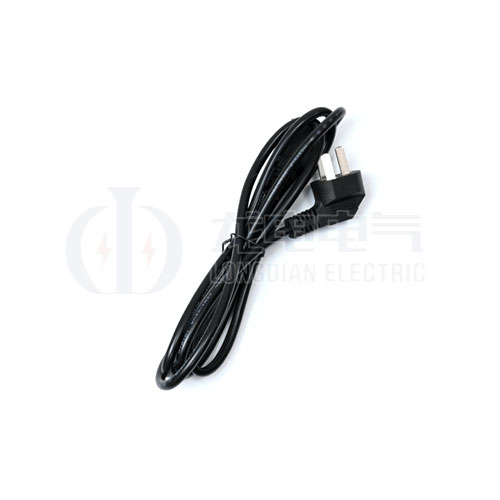

电源线
电源线

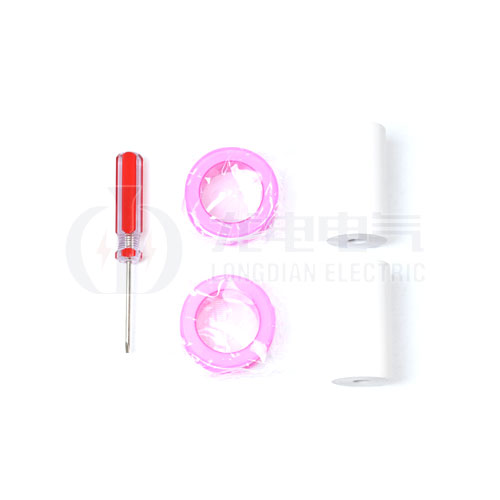

其它
其它
