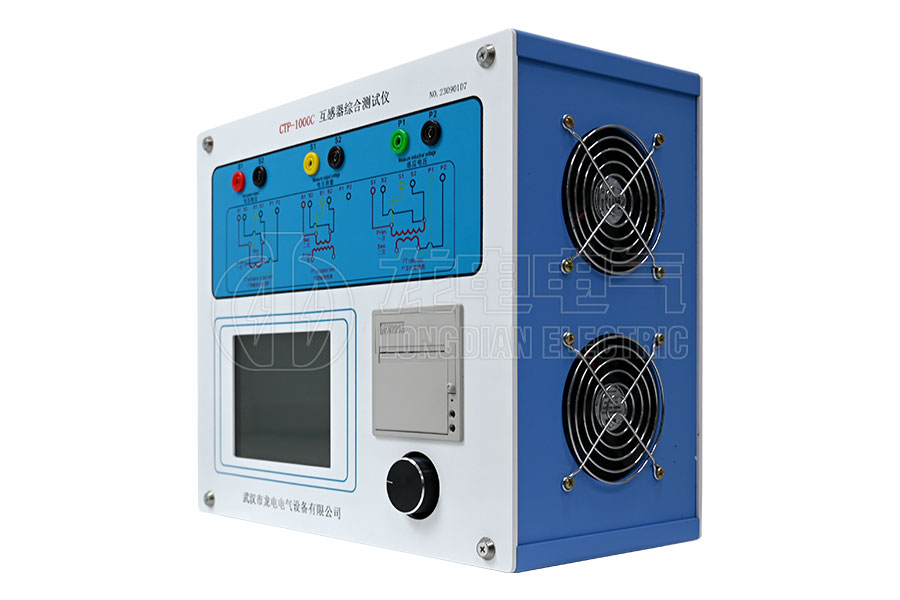

LDCTP-1000C便携式互感器综合特性测试仪
LDCTP-1000C便携式互感器综合特性测试仪
LDCTP-1000C便携式互感器综合特性测试仪
LDCTP-1000C便携式互感器综合特性测试仪
LDCTP-1000C便携式互感器综合特性测试仪

LDCTP-1000C便携式互感器综合特性测试仪

满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试

采用高性能DSP和ARM

功能完备、自动化程度高

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDCTP-1000C便携式互感器综合特性测试仪是在本公司开发的、广受赞誉并大量应用的FA系列互感器多功能全自动综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。LDCTP-1000C便携式互感器综合特性测试仪采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

产品别称:CT参数分析仪、CT分析仪、变频CT分析仪、CTPT分析仪、互感器特性测试仪、变频互感器特性测试仪、互感器暂态特性分析仪、电流互感器检验仪、CT特性分析仪、电流互感器参数分析仪、电流互感器特性分析仪、CT参数测试仪、电流互感器参数测试仪、电流互感器特性测试仪、互感器综合测试仪。

技术参数

测试用途保护类CT、计量类CT、保护类PT
输出0~180Vrms,12Arms,36A(峰值)
电压测量精度±0.1%
CT变比测量范围1~40000
精度±0.2%
PT变比测量范围1~40000
精度±0.2%
相位测量精度±3min
分辨率0.3min
二次绕组电阻测量范围0~300Ω
精度0.5%(0.2%*读数+0.3%*量程)±2mΩ
交流负载测量范围1~500VA
精度≤0.5%(0.2%*读数+0.3%*量程) ±0.1VA
输入电源电压AC220V±10%,50Hz
工作环境温度:-10°C~50°C 湿度:≤90%
尺寸、重量尺寸:340mm×296mm×174mm,重量<9kg
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

★ 功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。

★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

★ 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

★ 基于先进的低频法测试原理,能应对拐点高达60KV的CT测试。

★ 界面友好美观,全中文图形界面。

★ 装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。

★ 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

★ 易于携带,装置重量<8.2Kg。
