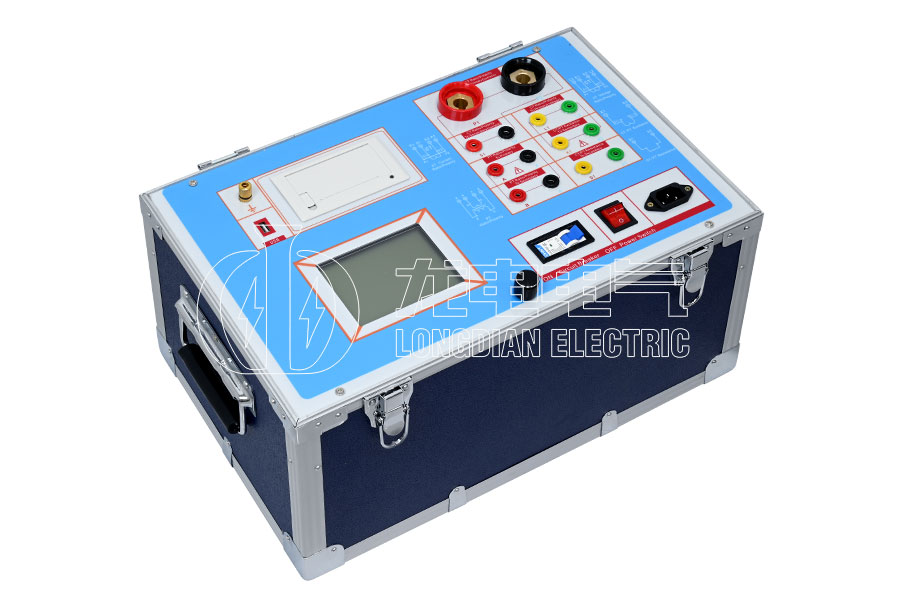

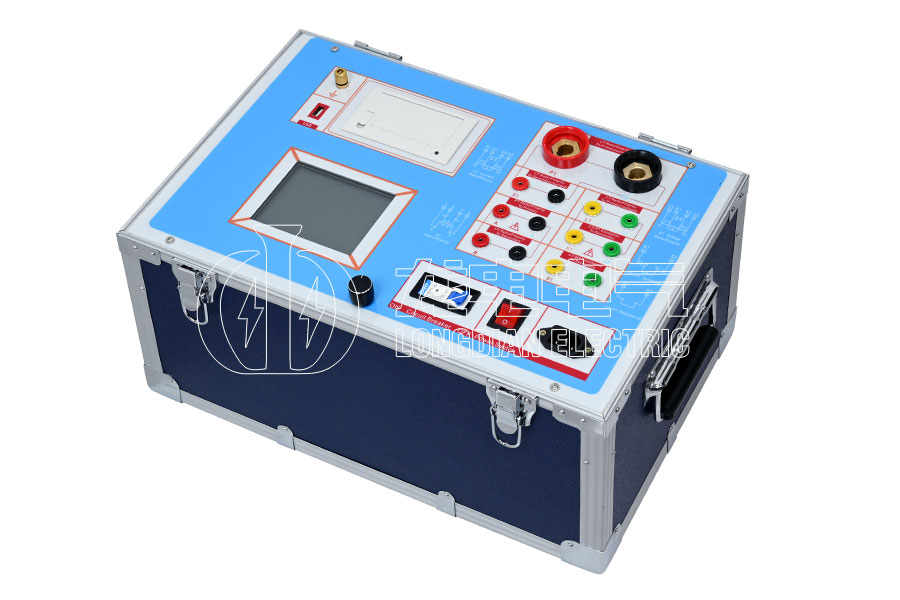

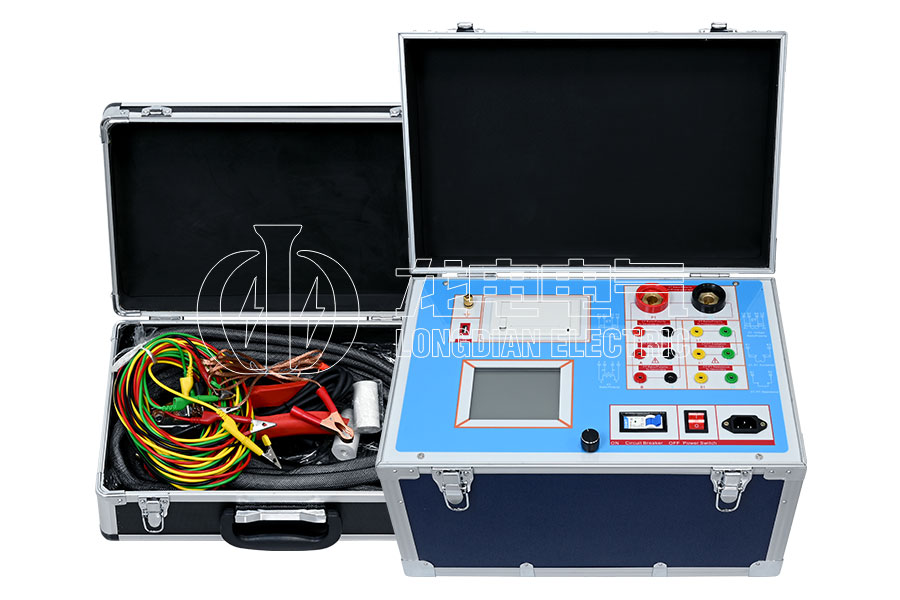

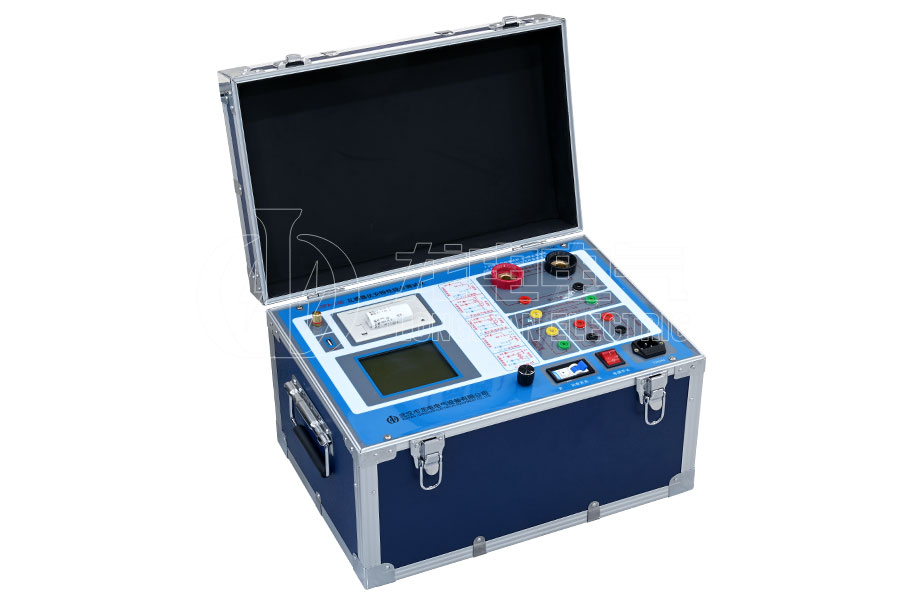

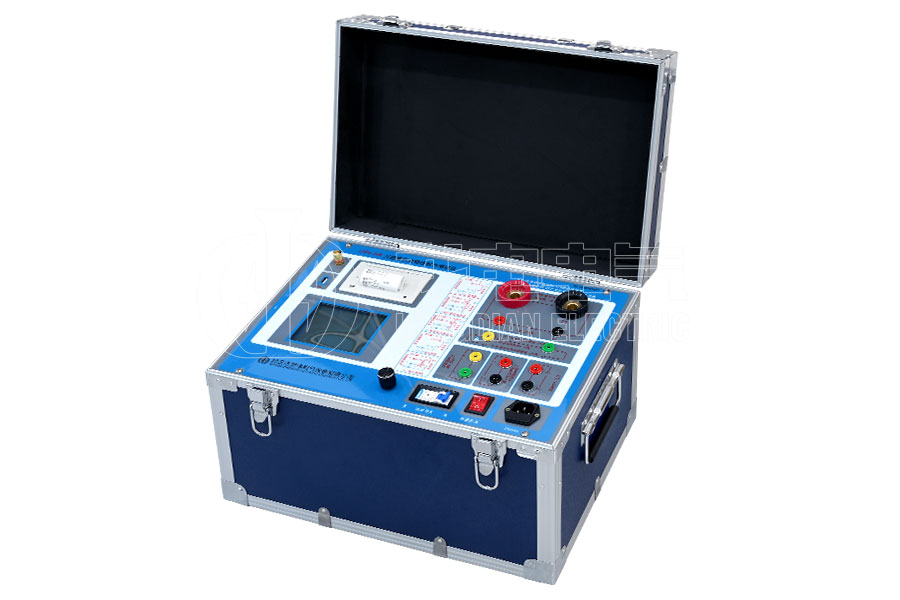

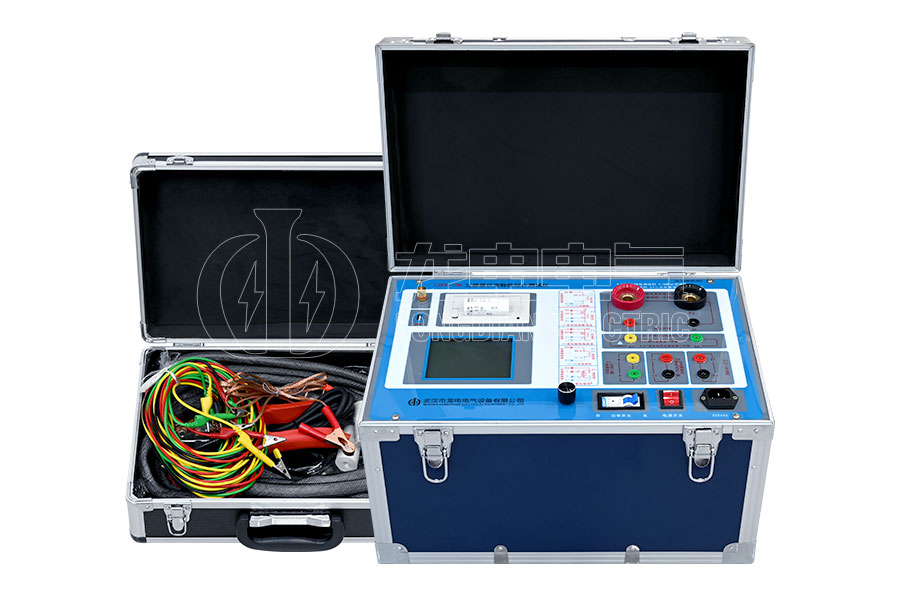

LDFA-106 CT/PT伏安特性测试仪

LDFA-106 CT/PT伏安特性测试仪是一款面向保护类、计量类 CT/PT 的互感器离线自动测试装置，适用于实验室检测和现场试验。仪器支持 CT 与 PT 两类互感器测试，单机即可完成伏安特性、变比极性、角差比差、二次负荷、二次直阻、交流耐压、一次通流等项目，并可自动给出拐点值及 5%、10% 误差曲线。设备满足 GB1207、GB1208 等规程要求，具备大屏液晶图形化显示、智能操作提示、微型快速打印、U 盘转存及 PC 软件生成 WORD 报告等功能，体积小、重量轻，便于现场使用。

产品别称：CT伏安特性测试仪、PT伏安特性测试仪、互感器特性测试仪、互感器综合特性测试仪、全自动互感器测试仪，变频互感器测试仪，变频互感器综合测试仪

1. CT/PT 一体化测试

• 支持 CT 和 PT 测试，覆盖保护类、计量类互感器。

• 满足 GB1207、GB1208 等规程要求。

2. 单机完成多项检测，无需外接设备

• CT 可测：伏安特性/励磁特性、拐点值、5%/10%误差曲线、变比极性、角差比差、一次通流、交流耐压、二次负荷、二次直阻、综合测试。

• PT 可测：伏安特性/励磁特性、拐点值、变比极性、角差比差、交流耐压、二次负荷、二次直阻。

• 支持 GIS、套管 CT、中低压互感器、零序互感器伏安特性测试。

3. 综合测试高效便捷

• CT 综合测试可一次接线同时完成励磁（伏安）特性和变比极性试验。

• 一次测试同时完成励磁、变比极性，减少接线与试验时间。

4. 自动化与智能化程度高

• 按规程自动给出 CT/PT 励磁拐点值。

• 自动给出 5% 和 10% 误差曲线，可测限值系数实际值（ALF）。

• 具备智能提示功能，可提示空开未打开、接线错误等常见问题，降低误操作。

5. 数据管理与报告输出方便

• 可保存 3000 组测试资料，掉电后不丢失。

• 支持 U 盘转存，通过 PC 软件读取并生成 WORD 报告。

• 自带微型快速打印机，可现场打印测试结果、曲线和数据。

6. 现场适用性强

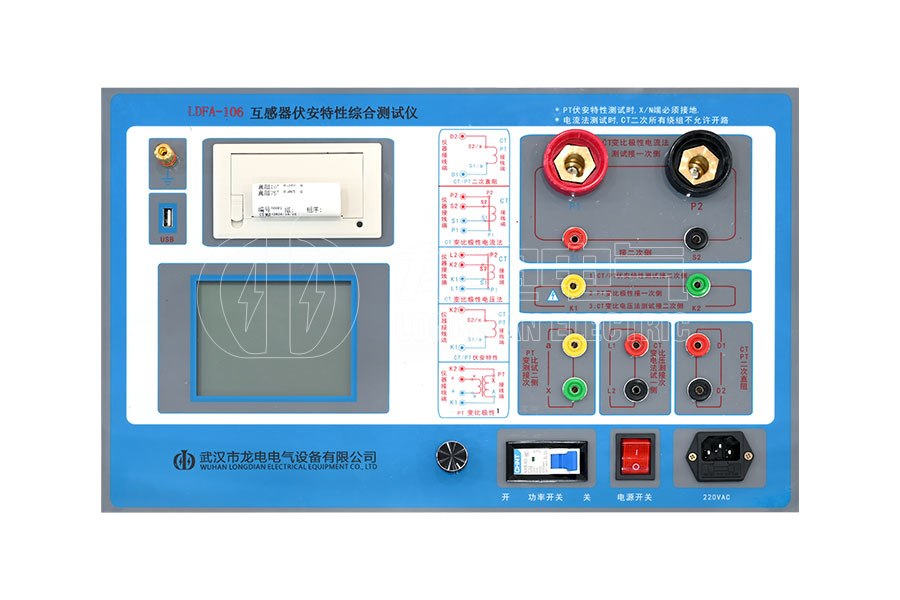

• 大屏幕液晶、图形化显示，旋转控制器操作。

• 体积约 450mm×280mm×340mm，重量 ≤28kg，小巧轻便。

• 工作电源 AC220V±10%、50Hz，适合实验室与现场检测。

7. 测量范围宽、精度较高

• 设备输出：0～2500V、5kVA，最大设置值 20A；大电流输出 0～600A。

• CT 范围 ≤50000A/5A（10000A/1A），PT 范围 ≤500kV。

• 励磁精度 ≤0.5%，变比精度 ≤0.5%，二次直阻精度 ≤1.0%，二次负荷精度 ≤0.5%±0.1VA，相位精度 4min、分辨率 0.1min。

8. 安全设计明确

• 为互感器离线测试装置，测试时需甩开互感器各端子连接线。

• 要求可靠接地；CT 变比极性试验时未检测二次绕组应短接；PT 伏安特性试验时一次绕组零位端接地。

• 测试过程中严禁触碰测试端子，具备过流保护（功率）开关等安全配置。

一句话概括： LDFA-106 是一款集 CT/PT 伏安特性、变比极性、误差曲线、直阻、负荷、耐压等功能于一体的便携式互感器综合测试仪，突出特点是单机多能、综合测试高效、智能提示、数据可转存并生成报告，适合实验室和现场使用。
