LD-2003电缆故障定点仪原理简介

发布时间:2023-09-13 09:20:45浏览次数:660

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

1、电缆故障定点仪由电磁波传感器,声波振动传感器,数据处理器,LED距离显示器及音频放大器五大部分组成。

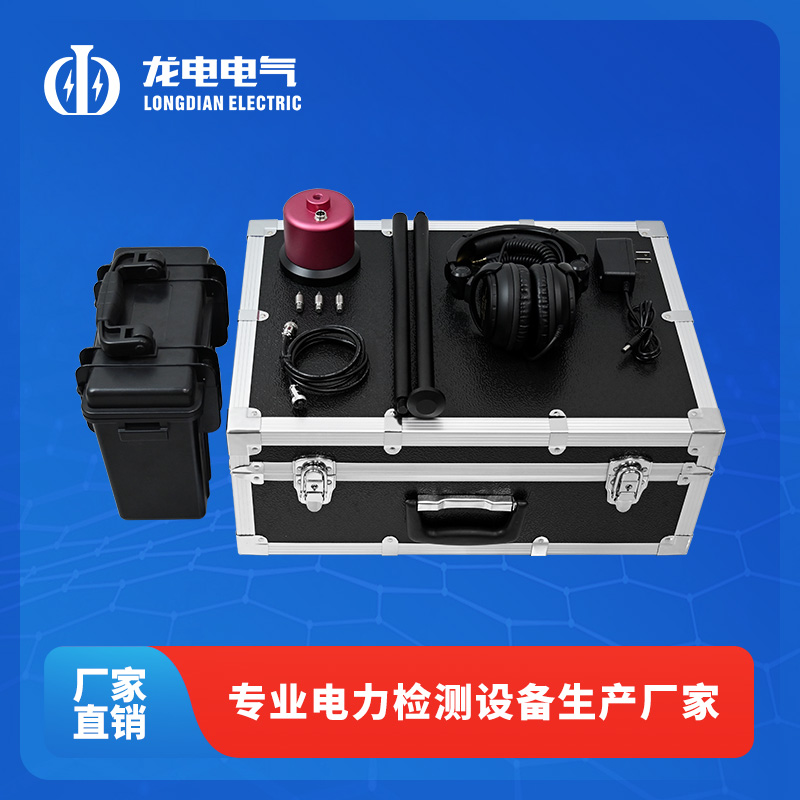

电缆故障定点仪

2、在进行冲击高压放电定点时,电磁传感器接收到由电缆辐射传来的电磁波后,送至数据处理器,经放大整形处理,启动内部的距离换算电路工作。当拾音传感器接收到由地下传来的故障点地震波后也送至数据处理器放大整形,产生计数中断信号,让距离显示器显示最终处理结果 (故障距离数)。并冻结显示数字,提供稳定观察。第二次冲击放电时重复上述过程并刷新上次显示数据。由于电磁波传播速度极快,远高于地表声波传播速度,根据电磁波与声波的传播时间差,利用公式I=TV (I:距离,单位米; T:时间差单位秒; V:声波在地表层或电缆中的传播速度,XXX米/秒),由数据处理电路换算出故障距离来。

3、音频放大器可放大拾音传感器拾取的微弱地震波信号,由耳机监听其大小,配合显示屏数据精确定点。如果地震波太弱,形不成计数中断信号,距离显示器将自动发出中断信号使其满亮显示99.9米。
