高压电桥电缆故障测试仪计算方法

武汉龙电电气旗下的高压电桥电缆故障测试仪可以帮助众多电力工作者更加方便的进行各类电力测试，一键查找，精准定位。

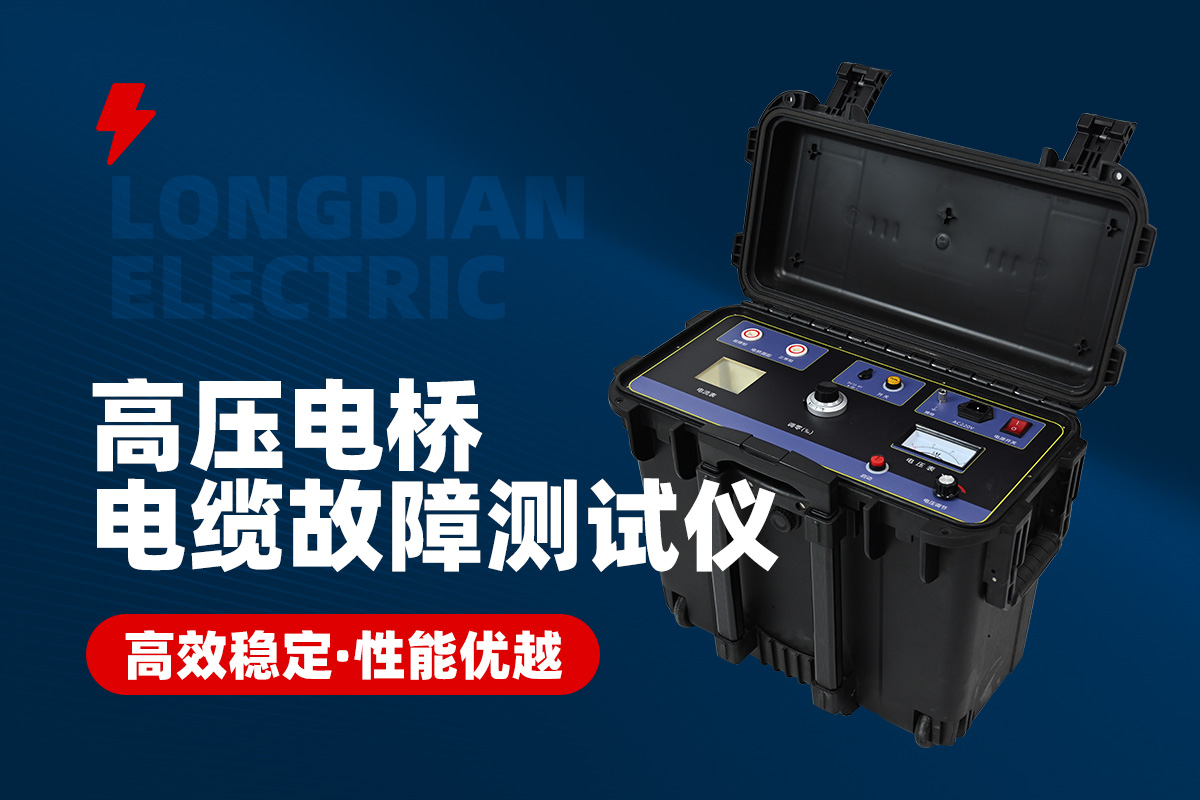

高压电桥电缆故障测试仪是一种常用的电缆故障检测设备，它基于MURRAY电桥原理而设计，适用于敷设后各种电线电缆的击穿点（低阻、高阻及闪络型击穿）及没有击穿但绝缘电阻偏低点的定位。小编来介绍如何使用高压电桥电缆故障测试仪进行计算。

1.我们需要知道电缆的长度L和电波在电缆中的传播速度v。这两个参数可以通过电缆制造商提供的数据或者实际测量得到。

2.通过测试仪器测量出故障点到测量点的距离D。这个距离可以通过测试仪器上的显示屏直接读取。

3.通过测试仪器测量出故障点的反射系数Γ。反射系数是指故障点反射回测量端的电压与入射电压之比。这个参数也可以通过测试仪器上的显示屏直接读取。

有了以上数据，我们就可以计算出故障点的位置X了。根据MURRAY电桥原理，当故障点位于电缆的中点时，反射系数为0；当故障点靠近测量端时，反射系数趋近于1；当故障点靠近另一端时，反射系数趋近于-1。因此，我们可以根据反射系数的大小来判断故障点相对于测量端的位置。具体计算公式如下：

X = (L - D) / 2

其中，X表示故障点的位置，L表示电缆的长度，D表示故障点到测量点的距离。

需要注意的是，由于电缆的弯曲、扭曲等因素的影响，实际测量得到的故障点位置可能会有一定的误差。因此，在使用高压电桥电缆故障测试仪进行定位时，需要结合现场实际情况进行分析判断。
