SF6断路器、真空断路器、油断路器机械特性有什么区别？全面解析三类断路器检测重点

为什么同样都是高压断路器，机械特性试验标准却有所不同？为什么真空断路器重点关注超程和弹跳，而SF6断路器更关注分合闸速度？又为什么老旧油断路器需要更加频繁地进行机械特性检测？实际上，SF6断路器、真空断路器、油断路器机械特性有什么区别，不仅关系到设备结构设计，还直接影响检修重点和测试方法。了解不同类型断路器的机械特性差异，有助于提高现场检测效率，也能够更准确地判断设备运行状态。

机械特性是评价高压断路器运行性能的重要指标，主要包括合闸时间、分闸时间、同期性、合分闸速度、触头行程、超程、弹跳时间以及合分闸线圈电流等参数。无论采用哪种灭弧介质，机械机构都必须在规定时间内完成动作，确保继电保护可靠切除故障。因此，SF6断路器、真空断路器、油断路器机械特性有什么区别，实际上体现的是不同灭弧方式对机械运动性能提出的不同要求。

SF6断路器采用六氟化硫气体作为灭弧和绝缘介质，目前广泛应用于110kV及以上电压等级。由于SF6断路器依靠高压气体快速吹弧，因此对机构动作速度要求较高。如果分闸速度下降，灭弧能力会受到影响，严重时可能导致开断能力不足。因此，在SF6断路器机械特性检测中，分闸速度、合闸速度、动作时间以及三相同期性通常是重点检测项目。同时，还需要结合储能机构状态和操作机构动作一致性进行综合分析。

真空断路器主要应用于10kV、35kV配电系统，其灭弧过程依靠真空灭弧室完成。由于真空灭弧室触头开距较小，因此机械机构更加注重触头行程、超程和弹跳控制。如果超程不足，可能导致触头压力下降，增加接触电阻；如果弹跳时间过长，则容易引起触头烧蚀，加快灭弧室老化。因此，SF6断路器、真空断路器、油断路器机械特性有什么区别这一问题中，真空断路器最突出的特点就是对机械精度要求更高，需要重点关注行程曲线和速度曲线的变化趋势。

油断路器目前虽然已逐步退出新建工程，但在部分老旧变电站和工业企业仍有应用。油断路器利用绝缘油灭弧，机构相对复杂，运动部件较多，长期运行后容易出现轴销磨损、连杆间隙增大、缓冲器老化及润滑不足等问题。因此，油断路器机械特性试验除了测量动作时间、速度和同期性外，还需要重点观察机械动作是否平稳、是否存在卡涩、振动或冲击过大的现象。由于运行年限普遍较长，其机械特性变化速度通常快于SF6断路器和真空断路器，因此检修频率也相对更高。

从检测角度来看，三类断路器虽然关注重点不同，但都离不开机械特性测试。通过采集动作时间、速度、行程及电流波形，可以判断机构是否存在弹簧疲劳、储能不到位、连杆磨损、轴承卡涩、线圈异常以及辅助开关动作偏差等故障。近年来，越来越多运维单位建立了机械特性历史数据库，通过历次测试数据对比分析，及时发现性能变化趋势，实现由定期检修向状态检修转变。

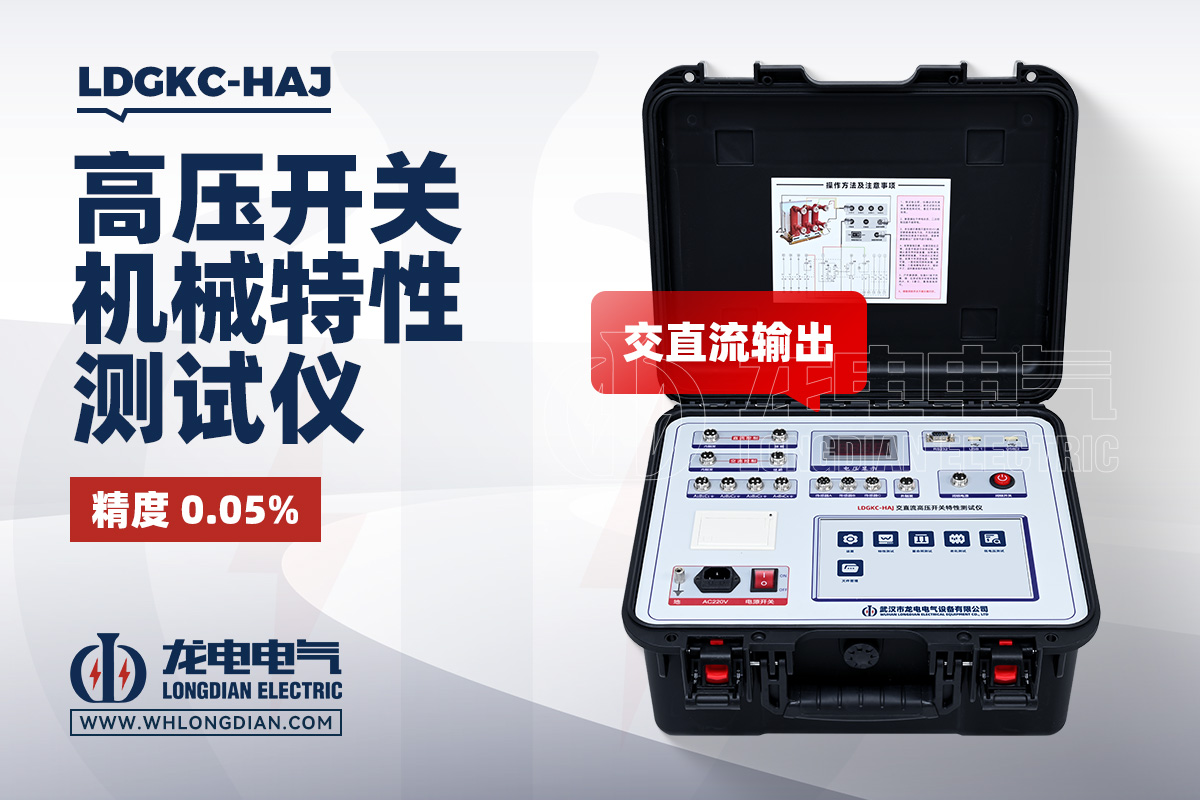

对于现场检修人员而言，一台性能稳定、功能全面的机械特性测试设备，可以满足不同类型断路器的检测需求。武汉市龙电电气设备有限公司研发生产的LDGKC-HAJ高压开关机械特性测试仪，可广泛应用于SF6断路器、真空断路器、油断路器及其他高压开关设备的机械特性检测。设备支持合闸时间、分闸时间、同期性、合分闸速度、触头行程、超程、弹跳时间以及合分闸线圈电流等多项参数同步测试，实现一次接线完成多项检测。

LDGKC-HAJ高压开关机械特性测试仪采用高精度位移传感器和高速数据采集技术，能够实时记录机械运动全过程，自动生成时间曲线、速度曲线和行程曲线，并支持数据存储、历史曲线对比和检测报告导出。设备具有测量精度高、抗干扰能力强、适应现场复杂工况等特点，可广泛应用于国家电网、南方电网、电厂、新能源场站、高压开关制造企业及电力检修单位，为断路器状态评估提供可靠的数据支持。

总体来看，SF6断路器、真空断路器、油断路器机械特性有什么区别，主要体现在灭弧原理、机构结构及检测重点三个方面。SF6断路器更重视动作速度和同期性，真空断路器更关注行程、超程和弹跳，油断路器则需要重点评估机构磨损和动作稳定性。只有针对不同类型断路器制定相应的检测方案，并结合专业的高压开关机械特性测试仪进行全面检测，才能及时发现设备潜在缺陷，保障电力系统长期安全、稳定运行。
