高压开关特性测试仪速度传感器安装方法

在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。

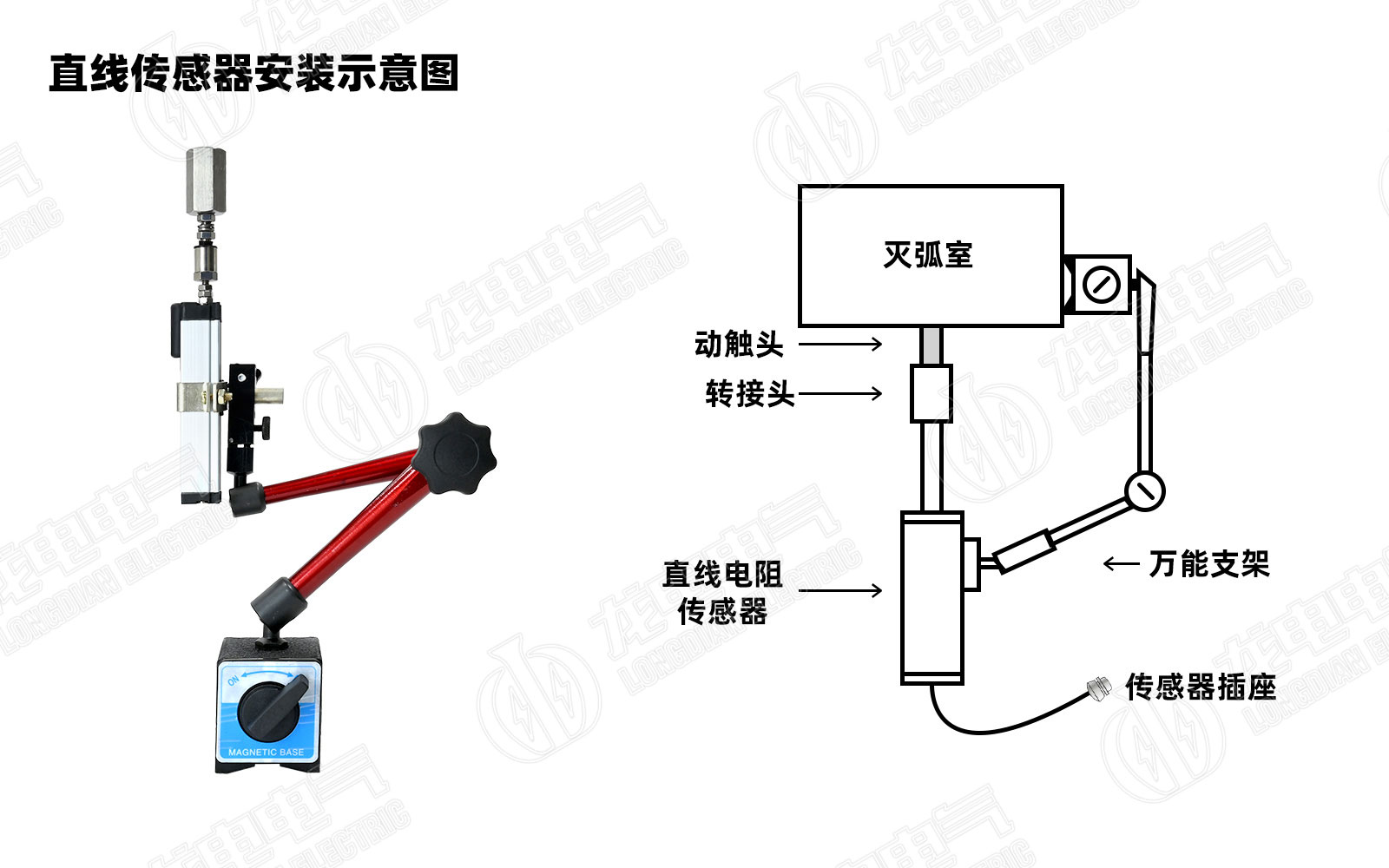

0.1mm直线传感器（真空开关类）

传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。

旋转传感器安装方式：

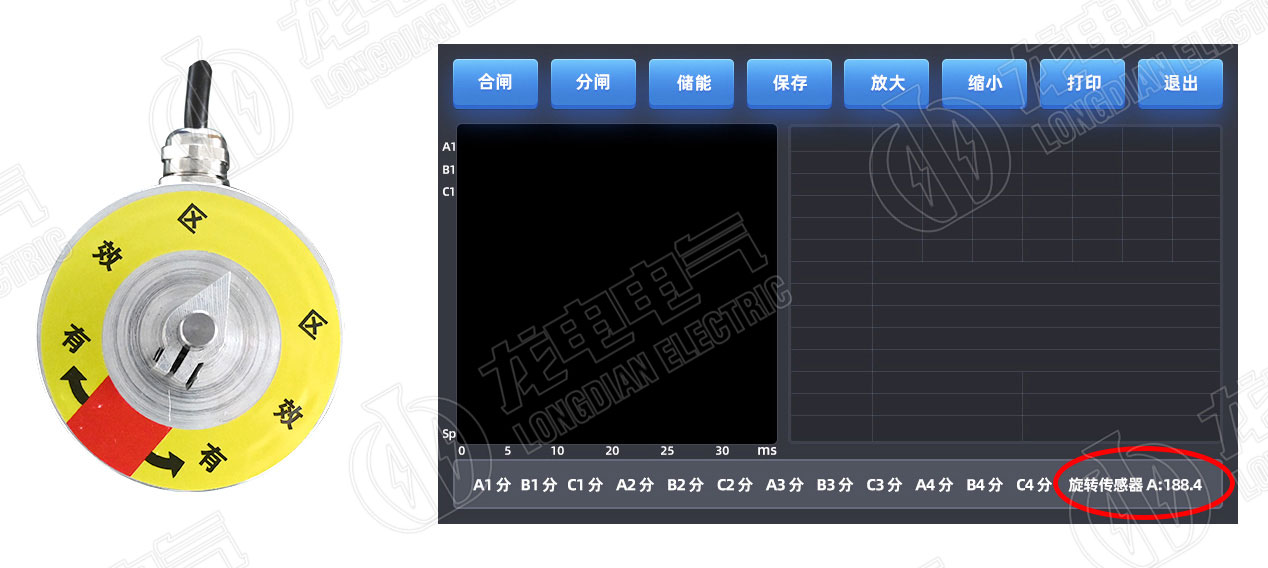

旋转传感器有效行程3450，传感器指针尾部指向红色区域，或者在仪器测试界面的状态栏里面也可以看到传感器状态，如下图，传感器读数尽量保持在160~200之间。

注意事项：旋转传感器使用时请将箭头指向有效区中间，使箭头尾部与红色标志重合！！！

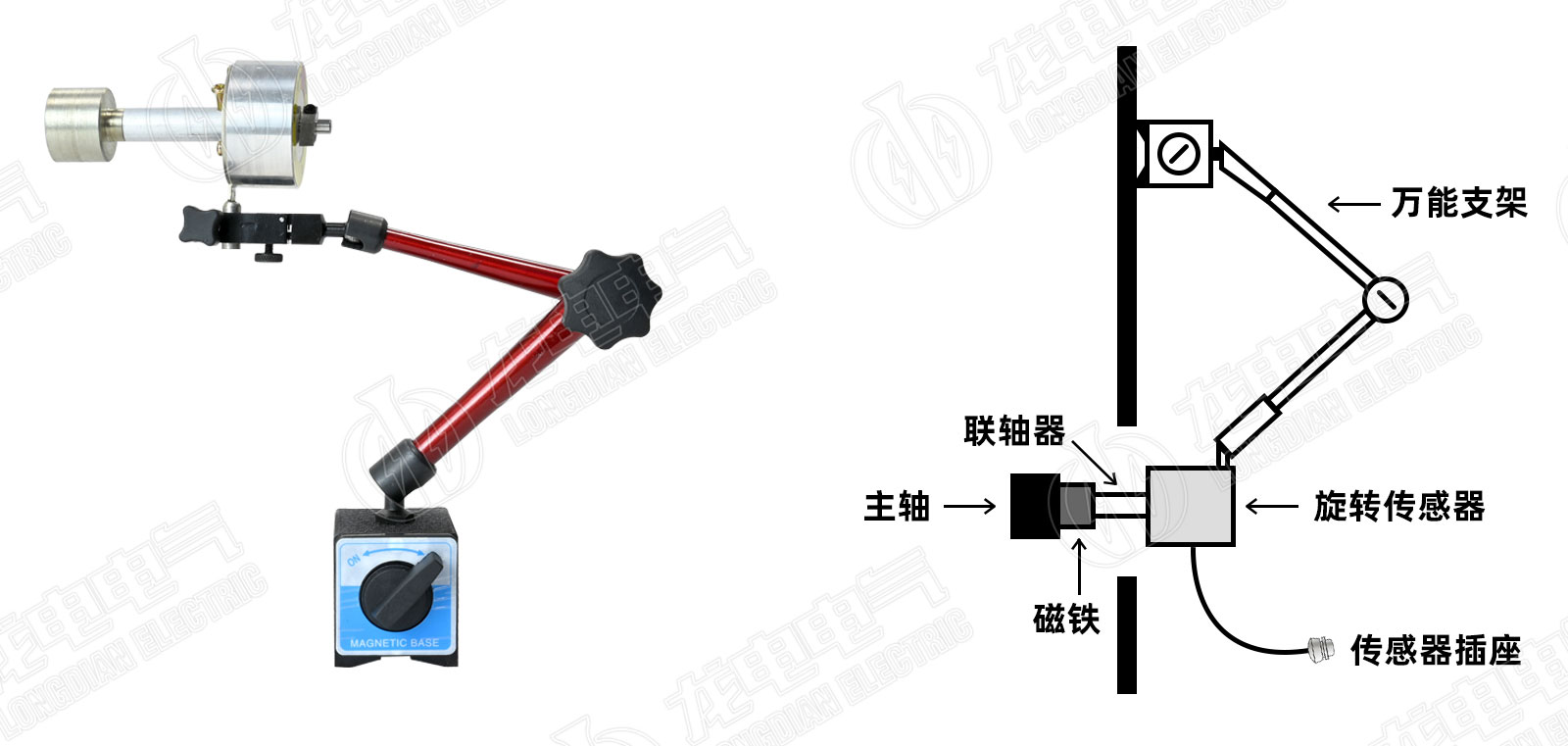

如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。如下图：

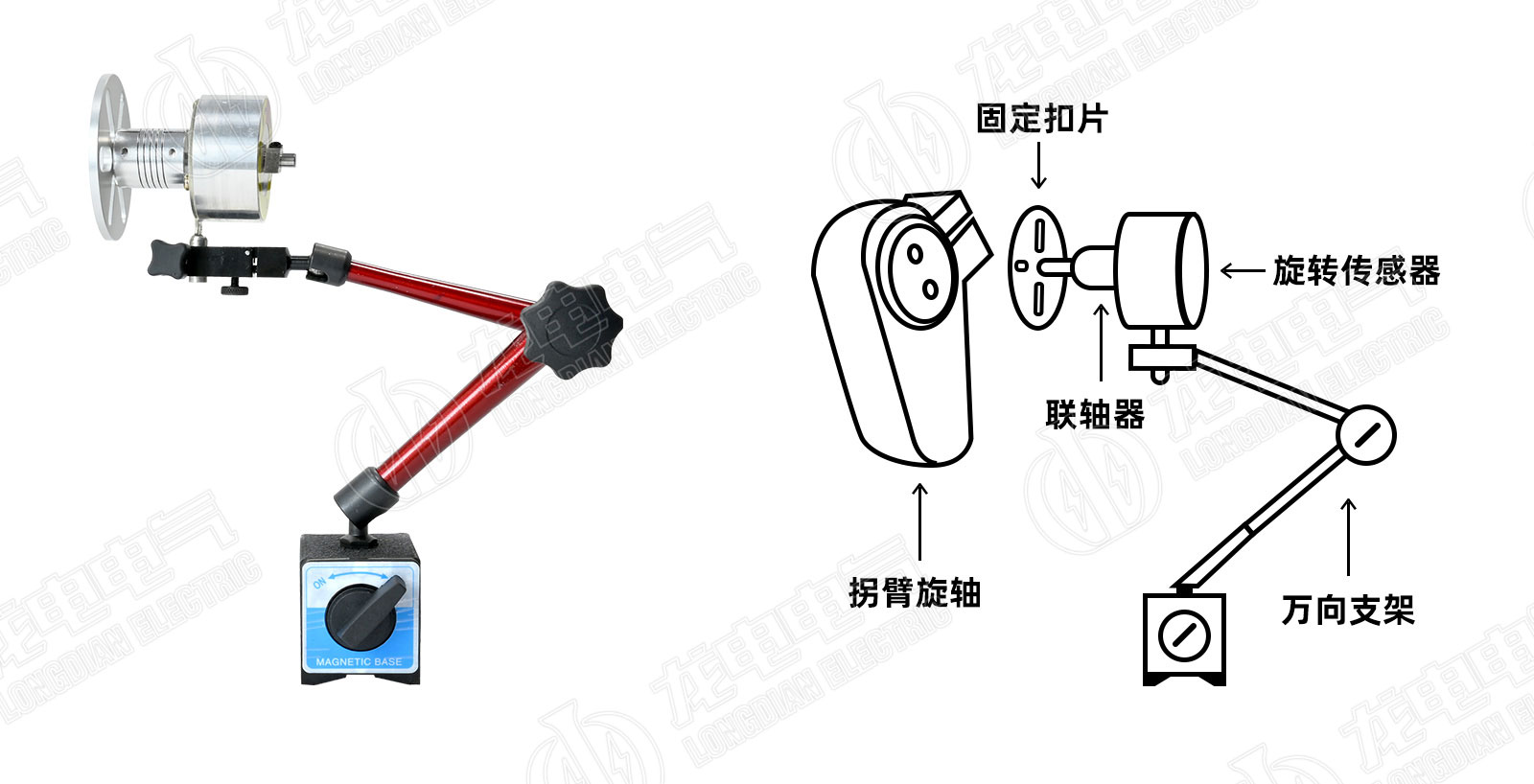

如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。

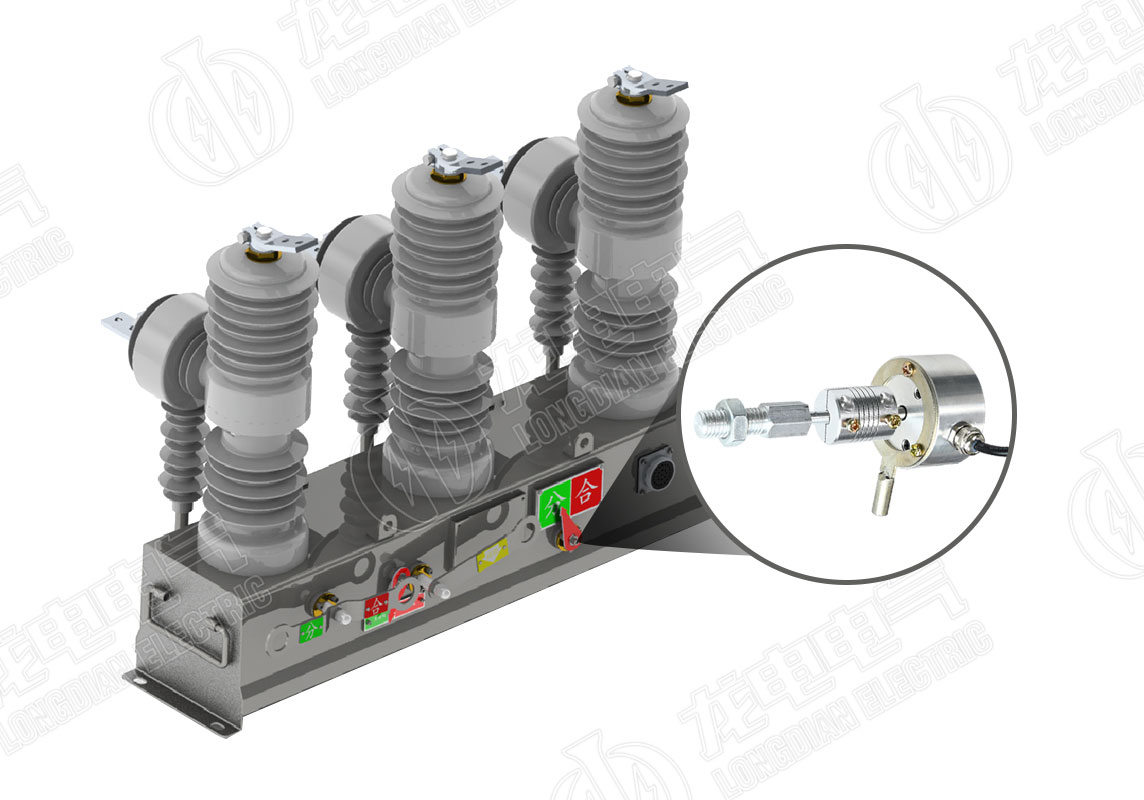

户外真空开关及六氟化硫安装示意图：

SF6断路器的拐臂有角位移传感器连接口，将U型口对应在螺杆孔固定，再用万向节再固定传感器。如下图：
