继电保护测试前，额定电压电流频率怎么设？一步错，后面全白搭

做继电保护测试，很多人一上来就急着加量、看动作。其实第一步——基准参数设置——才是最容易翻车的地方。额定电压、额定电流、频率，这三个数要是填错了，后面所有测试数据都是建立在沙滩上的，看着像那么回事，实际上全跑偏。

额定电压：不是随便填个铭牌值

额定电压的设置，得看你要测的是哪类保护装置。线路保护、变压器保护、母线保护，额定电压等级不一样。220kV线路保护和10kV配电保护，额定电压差了二十多倍，测试仪输出量程和精度要求完全不同。

设置的时候，一般取保护装置二次额定电压。比如220kV系统，PT变比2200:1，二次额定电压就是100V。测试仪里填100V，不是220kV。有些进口装置用的是120V二次额定，也得按实际填。填错了，测试仪输出的百分比就全乱了。你设了个80%额定电压做低电压保护测试，实际输出可能是90%或者70%，动作边界根本对不上。

另外要注意相电压和线电压的区别。有些测试界面默认线电压，有些默认相电压。三相四线制和三相三线制也不一样。设置前先看清楚保护装置的接线方式和额定参数定义，别凭经验填。

额定电流：一次值二次值，脑子得转个弯

额定电流的设置比电压更绕。保护装置定值单上给的是一次值还是二次值？CT变比是多少？这两个问题必须先搞清楚。

举个例子，CT变比1200:5，线路额定电流1000A。定值单上如果写的是一次值"过流I段 1200A"，测试仪里不能直接填1200。得先换算成二次值：1200 ÷ (1200/5) = 5A。测试仪的额定电流设5A，然后输出120%就是6A，对应一次值1440A。

有些测试仪支持一次值输入，自动按变比换算。这功能方便，但前提是CT变比设置正确。变比填错了，自动换算出来的二次值也是错的。建议新手先手动算一遍，跟仪器自动换算的结果对一下，养成习惯。

额定电流还分相电流和零序电流。零序保护测试时，额定零序电流的基准可能跟相电流不一样。有些装置零序CT变比是相电流CT的一半，这个细节不注意，零序过流保护的测试精度就保不住。

频率：50Hz是默认，但不是唯一

国内电网标称50Hz，测试仪默认也是50Hz。但有几个情况需要改：一是进口装置，有些按60Hz设计，在国内运行时频率参数可能做了适配，测试时得按装置实际设置来。二是频率保护测试本身，低频减载、过频保护，需要测试仪能输出49Hz、51Hz甚至更大范围的频率变化。三是变频系统或者特殊应用场景，频率基准可能不是50Hz。

频率设置还有个细节：采样率。测试仪的采样率要跟输出频率匹配，否则波形失真。50Hz基波，采样率至少得2400点/秒以上，才能保证谐波分析的准确性。有些老设备采样率固定，频率设偏了，波形就毛糙，保护装置可能误判。

基准参数设完，先校零再加载

三个基准参数填完，别急着上量。先做一步零漂校准，把测试仪的输出归零。然后加一个很小的标准量，比如10%额定电压，用万用表或者标准表核对一下，确认测试仪输出跟设置值一致。这步看着多余，但能提前发现接线错误、变比设置错误、量程选择错误。等到加了大电流才发现偏差，保护装置可能已经受过冲击了。

不同测试项目，参数还得微调

基准参数是"底色"，具体测试时还要根据项目调整。做距离保护测试，额定电压电流设好后，阻抗角、故障类型、过渡电阻这些参数也要配套设置。做差动保护测试，两侧额定电流可能不一样，变压器高低压侧的CT变比不同，测试仪得分别设置。做谐波制动测试，除了基波额定值，还要设置谐波含量和谐波次数。

这些参数不是孤立的，互相之间有关联。额定电压设高了，阻抗计算的基准就变了；额定电流设低了，制动特性曲线的拐点就偏移了。测试前最好把定值单、接线图、装置说明书摊在桌上，对照着一项一项核对。

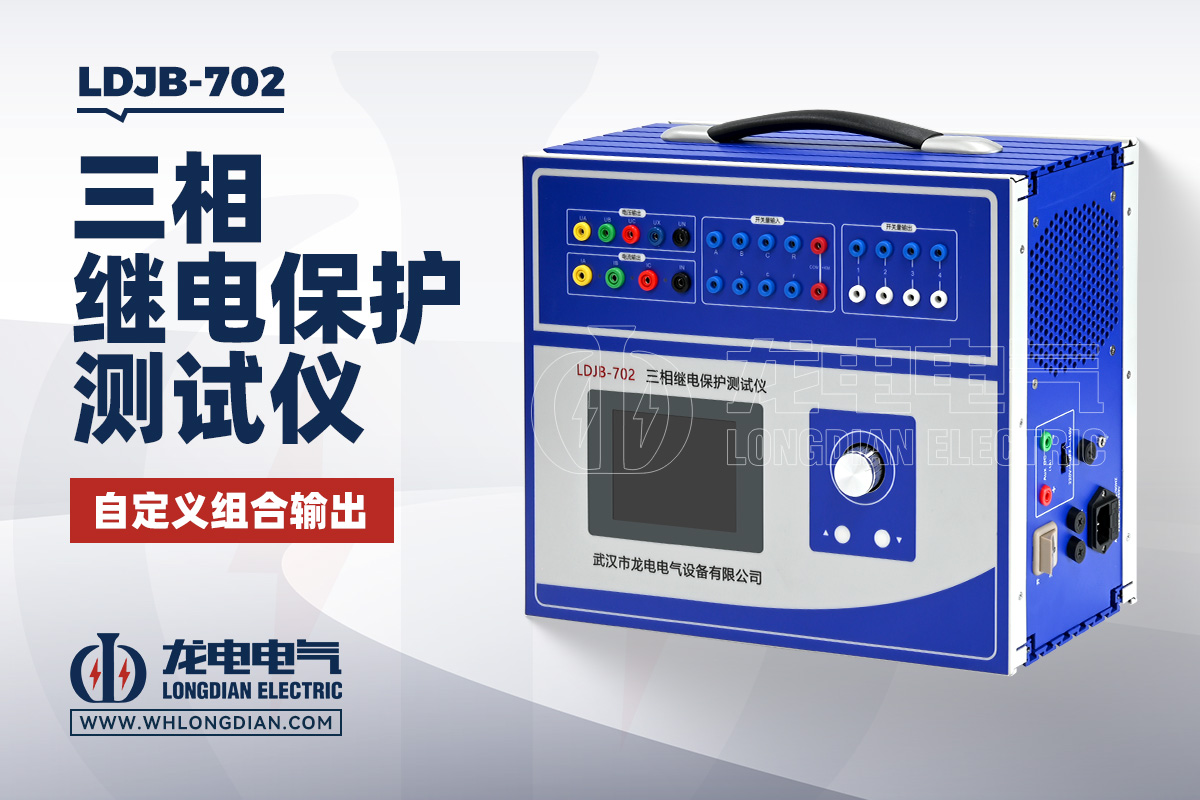

武汉市龙电电气设备有限公司生产的三相继电保护测试仪，在参数设置这块做了不少贴心设计。开机有参数向导，按保护类型引导你一步步填额定电压、额定电流、频率、CT变比，不会漏项。支持一次值/二次值自动换算，填一次值也行，填二次值也行，仪器自己算。参数设置完有预览界面，所有数值列出来，一目了然，确认无误再输出。另外内置了常见保护装置的参数模板，选个型号，基准参数自动加载，不用从头手输。

但说到底，工具再智能，人也不能偷懒。定值单上的数字、装置铭牌上的参数、现场CT的变比，这些原始数据得你自己去核实。测试仪只是帮你算得准、设得对，源头数据错了，它也没办法。

参数设置这步多花十分钟，后面测试能省半小时返工。别嫌麻烦，基准打牢了，整组传动、定值校验、动作时间测试，才能顺顺当当做下来。
