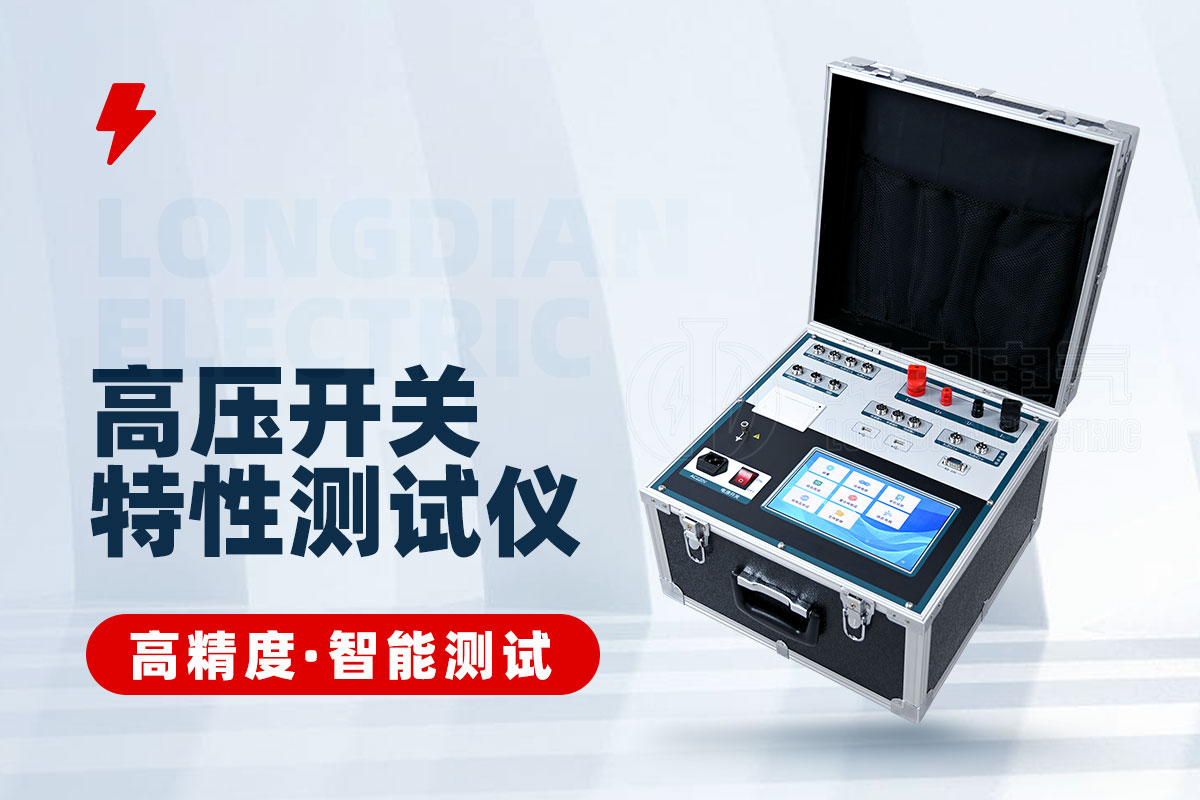

高压开关特性测试仪动态电阻测量与分析功能概述

高压开关特性测试仪的动态电阻功能用于测量断路器在动作过程中的电阻变化，是评估断路器性能的重要参数之一。

动态电阻测试主要关注以下几个方面：

◆ 测试仪器：使用专门的动态电阻测试仪，如GKC-HBD型，这类仪器能够对交流高压开关的机械特性、回路电阻、消弧触头和振动特性等参数进行综合性分析。

◆ 测试电流：测试仪通常能够输出150～200A的动态电阻电流源，这样的电流源与输入电源电气隔离，确保在高压开关一侧接地状态下安全进行动态电阻测量。

◆ 测试方法：采用四端接线方法进行测试，这种方法实际上是测量开关动作过程中的动态电阻，对于装有石墨触头的SF6高压断路器尤为适用。通过在断路器石墨触头的两个端子上加载10A恒流源，可以准确测量出动态电阻。

◆ 设计依据：高压开关测试仪的设计依据包括《高压交流断路器》GB1984-2003标准和DL/T846.3-2004电力行业标准，确保了测试的准确性和可靠性。

◆ 技术结合：测试仪将现代光电隔离技术、大规模可编程逻辑电路技术与高压设备测量技术有机结合，通过人机对话方式操作，具有智能化、功能全面、数据准确可靠、抗干扰能力强等特点。
